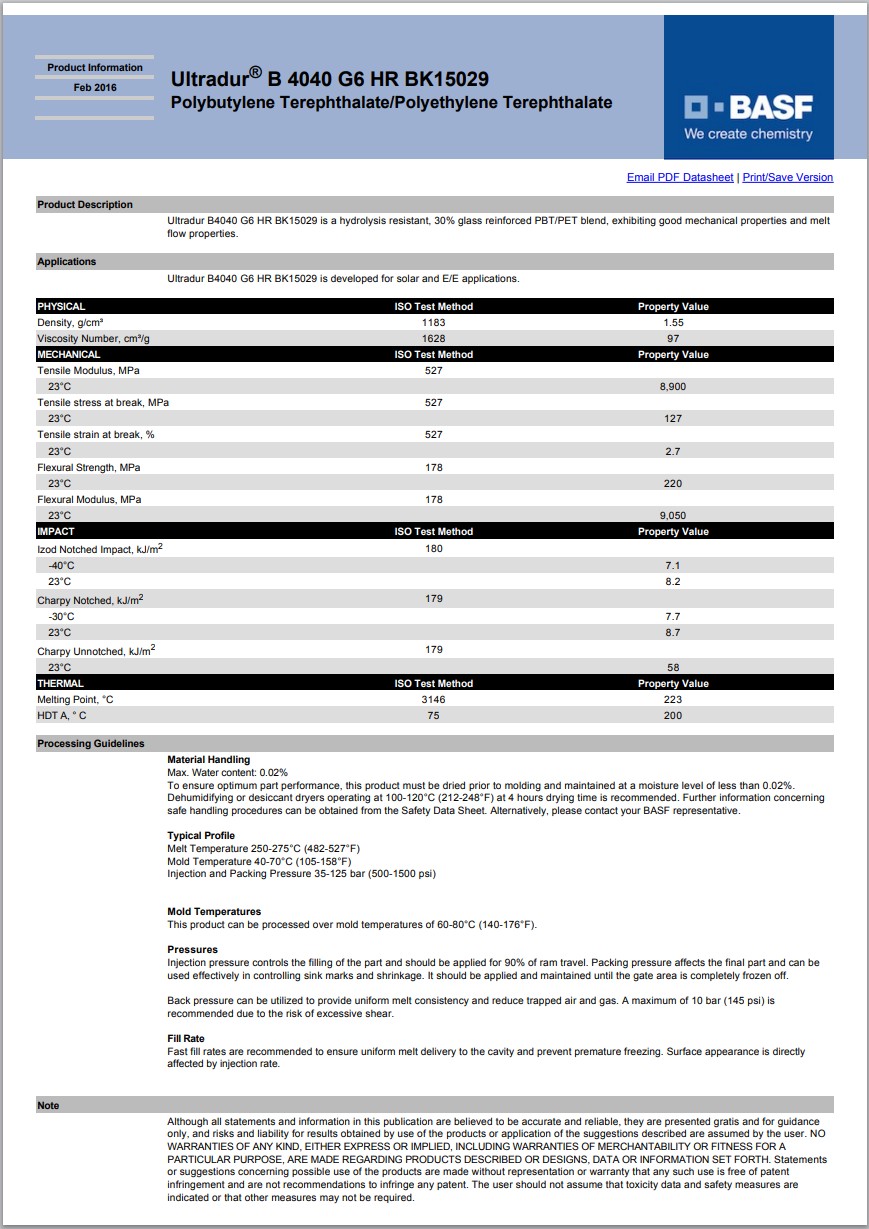

Ultradur® B 4040 G6 HR BK15029
聚对苯二甲酸丁二酯+PET (PBT+PET)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B4040 G6 HR BK15029 is a hydrolysis resistant, 30% glass reinforced PBT/PET blend, exhibiting good mechanical properties and melt flow properties.
Applications
Ultradur B4040 G6 HR BK15029 is developed for solar and E/E applications.
增强材料：玻璃纤维30%增强
材料特性：良好的流动性，耐水解
材料用途：电气/电子应用领域、太阳能电池板
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4040 G6 HR BK15029 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.55 | g/cm³ | ISO 1183 |
| Viscosity Number (Reduced Viscosity) | 97.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8900 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 127 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.7 | % | ISO 527-2 |
| 弯曲模量(23℃) | 9050 | MPa | ISO 178 |
| 弯曲应力(23℃) | 220 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 7.7 | kJ/m² | |
| 23℃ | 8.7 | kJ/m² | |
| 简支梁无缺口冲击强度(23℃) | 58 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 7.1 | kJ/m² | |
| 23℃ | 8.2 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 200 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100 到 120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.020 | % | |
| 加工（熔体）温度 | 250 到 275 | ℃ | |
| 模具温度 | 40 到 70 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
