Ultradur® B 4300 G10
聚丁烯对苯二甲酸酯(PBT),PBT-GF50
德国巴斯夫-BASF Corporation
产品说明:
Injection molding grade with 50% glass fibers for very rigid technical parts (eg PCBs and small motor housings).

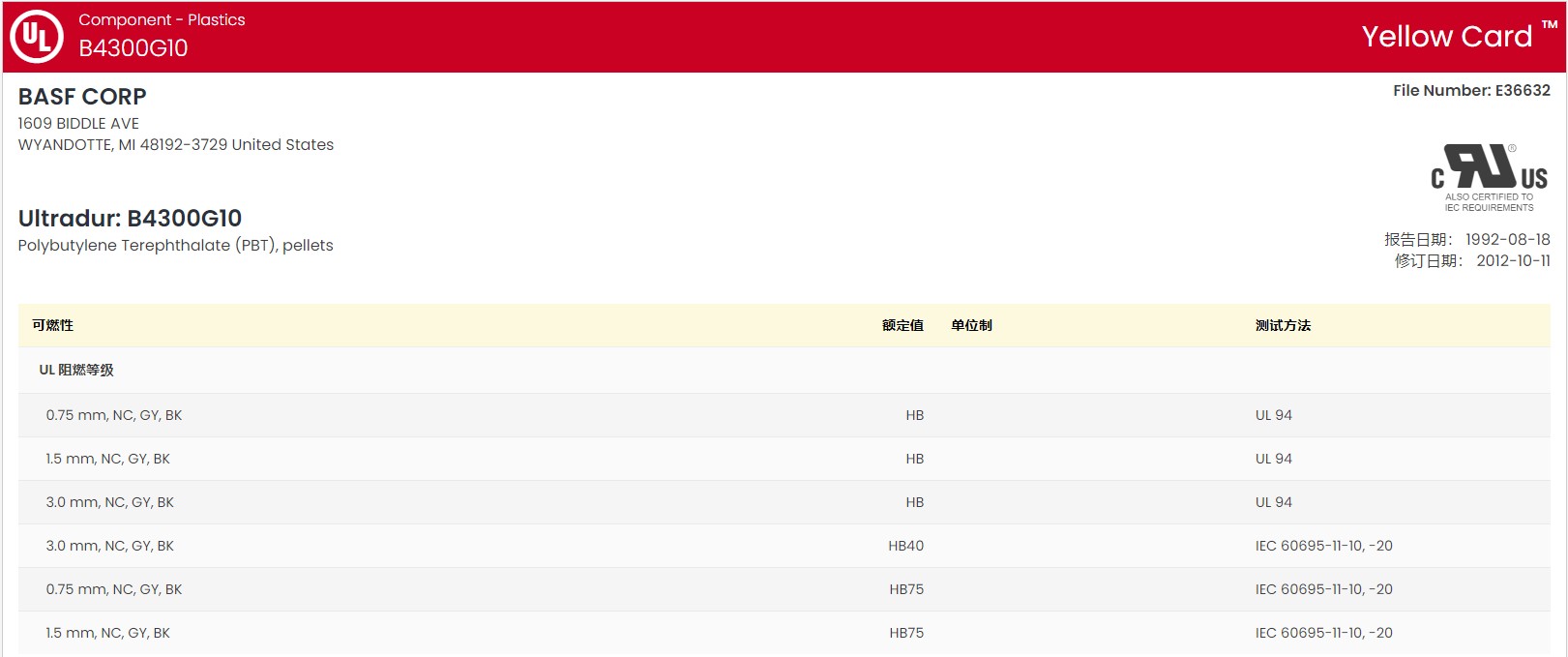

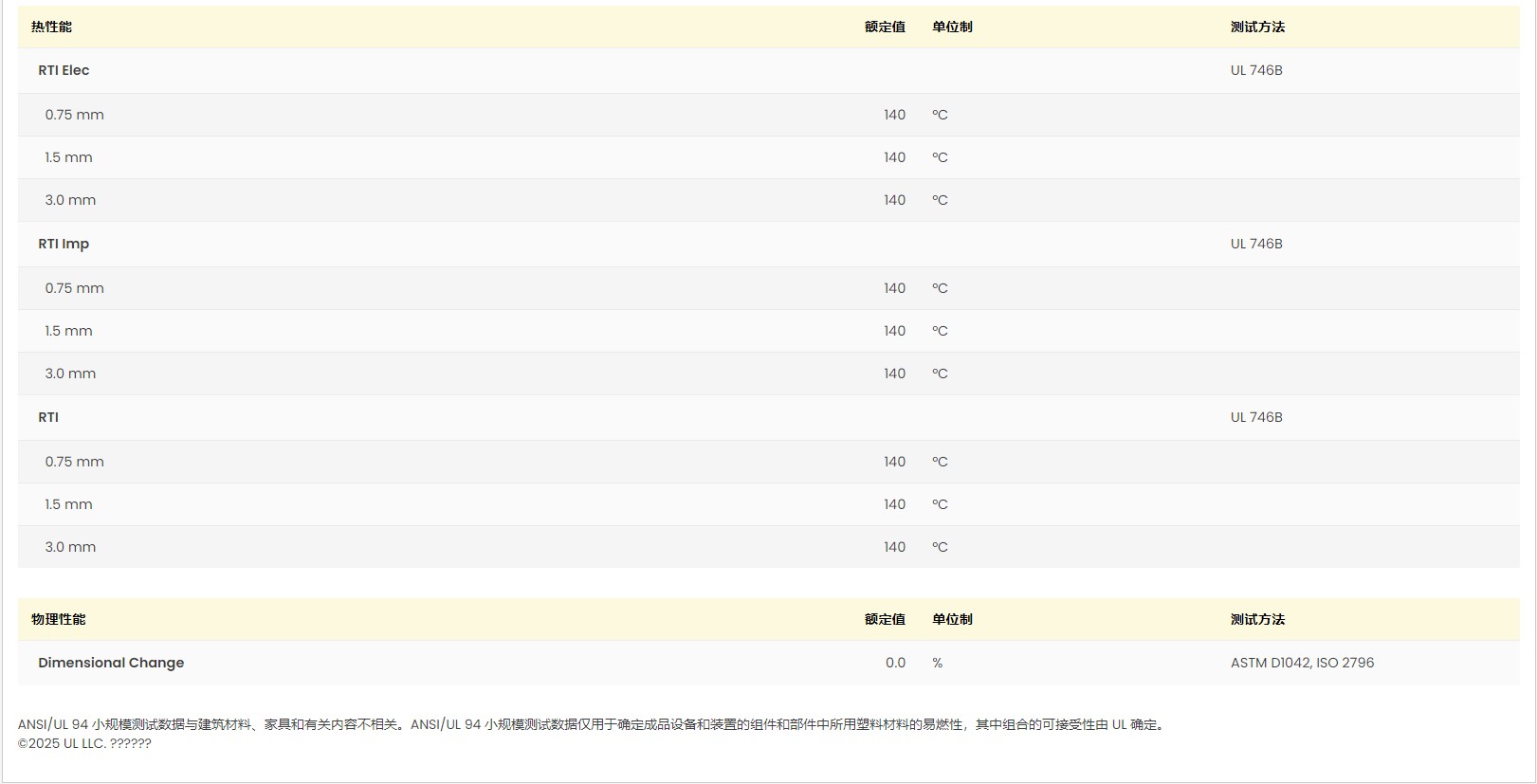

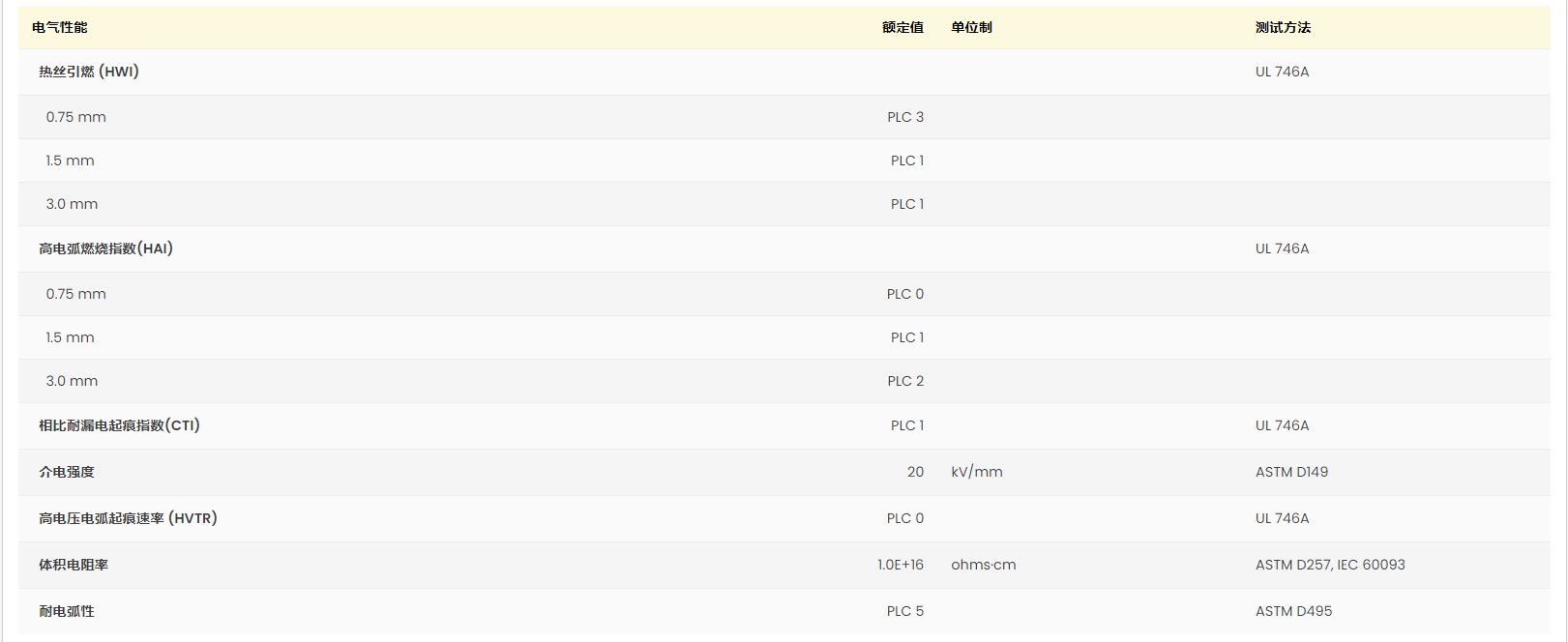

黄卡号码:E41871-233775,E36632-101288610
增强材料:玻璃纤维50%增强
材料特性:高刚性
材料用途:工程配件,电机外壳,印刷电路板
加工方法:黑色和自然色粒子注射成型
供货地区:欧洲,亚太地区
中国代理:苏州希普能工程塑料
Ultradur® B 4300 G10 巴斯夫中文加工参数表
物理性能 | 额定值 | 单位制 | 测试方法 |
密度 | 1.73 | g/cm³ | ISO 1183 |
表观密度 | 0.70到0.80 | g/cm³ | |
熔融体积流量(MVR)(250℃/2.16kg) | 3.5 | cm³/10min | ISO 1133 |
吸水率 | ISO 62 | ||
饱和,23℃ | 0.40 | % | |
平衡,23℃,50% RH | 0.20 | % | |
粘数1 | 970 | cm³/g | ISO 307 |
模具收缩性2 | |||
free,longitudinal | 0.20 | % | |
free,transverse | 0.90 | % | |
机械性能 | 额定值 | 单位制 | 测试方法 |
拉伸模量 | 16500 | MPa | ISO 527-1 |
拉伸应力(断裂) | 160 | MPa | ISO 527-2 |
拉伸应变(断裂) | 1.7 | % | ISO 527-2 |
弯曲模量 | 15000 | MPa | ISO 178 |
冲击性能 | 额定值 | 单位制 | 测试方法 |
简支梁缺口冲击强度 | ISO 179/1eA | ||
-30℃ | 10 | kJ/m² | |
23℃ | 11 | kJ/m² | |
简支梁无缺口冲击强度 | ISO 179/1eU | ||
-30℃ | 70 | kJ/m² | |
23℃ | 60 | kJ/m² | |
硬度 | 额定值 | 单位制 | 测试方法 |
球压硬度(H961/30) | 220 | MPa | ISO 2039-1 |
热性能 | 额定值 | 单位制 | 测试方法 |
载荷下热变形温度 | |||
0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
1.8 MPa,未退火 | 215 | ℃ | ISO 75-2/A |
熔融温度 | 223 | ℃ | ISO 11357-3 |
线形热膨胀系数-流动(23到80℃) | 2.0E-5到2.5E-5 | cm/cm/℃ | ISO 11359-2 |
比热 | 950 | J/kg/℃ | |
导热系数 | 0.36 | W/m/K | DIN 52612 |
温度指数-at 50% loss of tensile strength | IEC 60216 | ||
--3 | 140 | ℃ | |
--4 | 160 | ℃ | |
最高使用温度-short cycle operation | 210 | ℃ | |
电气性能 | 额定值 | 单位制 | 测试方法 |
表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
相对电容率 | IEC 60250 | ||
100 Hz | 4.00 | ||
1 MHz | 4.00 | ||
耗散因数 | IEC 60250 | ||
100 Hz | 1.2E-3 | ||
1 MHz | 0.015 | ||
漏电起痕指数 | IEC 60112 | ||
解决方案 A | 425 | V | |
解决方案 B | 125 | V | |
可燃性 | 额定值 | 单位制 | 测试方法 |
可燃性等级 | IEC 60695-11-10,-20 | ||
0.75 mm | HB | ||
1.6 mm | HB | ||
电点火源可燃性-方法 BH(4.00 毫米) | BH2 | IEC 60707 | |
注射 | 额定值 | 单位制 | |
干燥温度 | 80到120 | ℃ | |
干燥时间 | 4.0 | hr | |
建议的最大水分含量 | 0.040 | % | |
料斗温度 | 80 | ℃ | |
料筒后部温度 | 260 | ℃ | |
料筒中部温度 | 265 | ℃ | |
料筒前部温度 | 270 | ℃ | |
射嘴温度 | 270 | ℃ | |
加工(熔体)温度 | 260到275 | ℃ | |
模具温度 | 80到120 | ℃ | |
Screw Speed | < 15 | m/min | |
备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ 320000 h 45000 h |
