Ultradur® B 4406 G6 Q717
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4406 G6 Q717 is an UL V0 injection molding, PBT grade with 30% glass fiber reinforcement.
ul证书号：E41871-233791，E36632-101117278
增强材料：玻璃纤维30%增强
材料特性：阻燃
加工方法：粒子注射成型
供货地区：北美洲，亚太地区
中国代理：苏州希普能工程塑料
Ultradur® B 4406 G6 Q717巴斯夫中文加工参数表

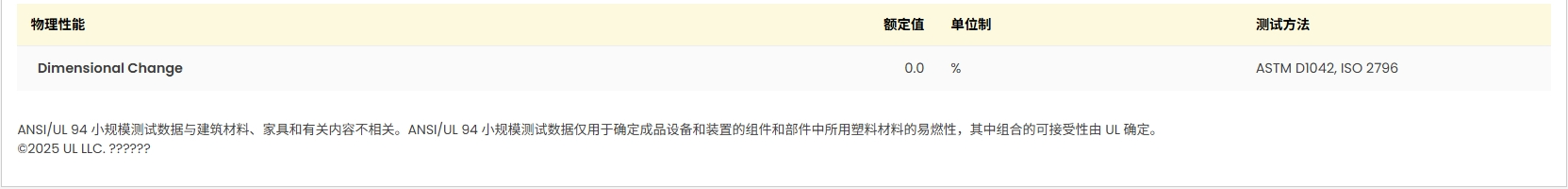

| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.68 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/2.16kg) | 22 | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| Viscosity Number (Reduced Viscosity) | 98.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 11500 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 140 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.1 | % | ISO 527-2 |
| 弯曲应力(23℃) | 220 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 8.0 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度(23℃) | 50 | kJ/m² | ISO 179 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |

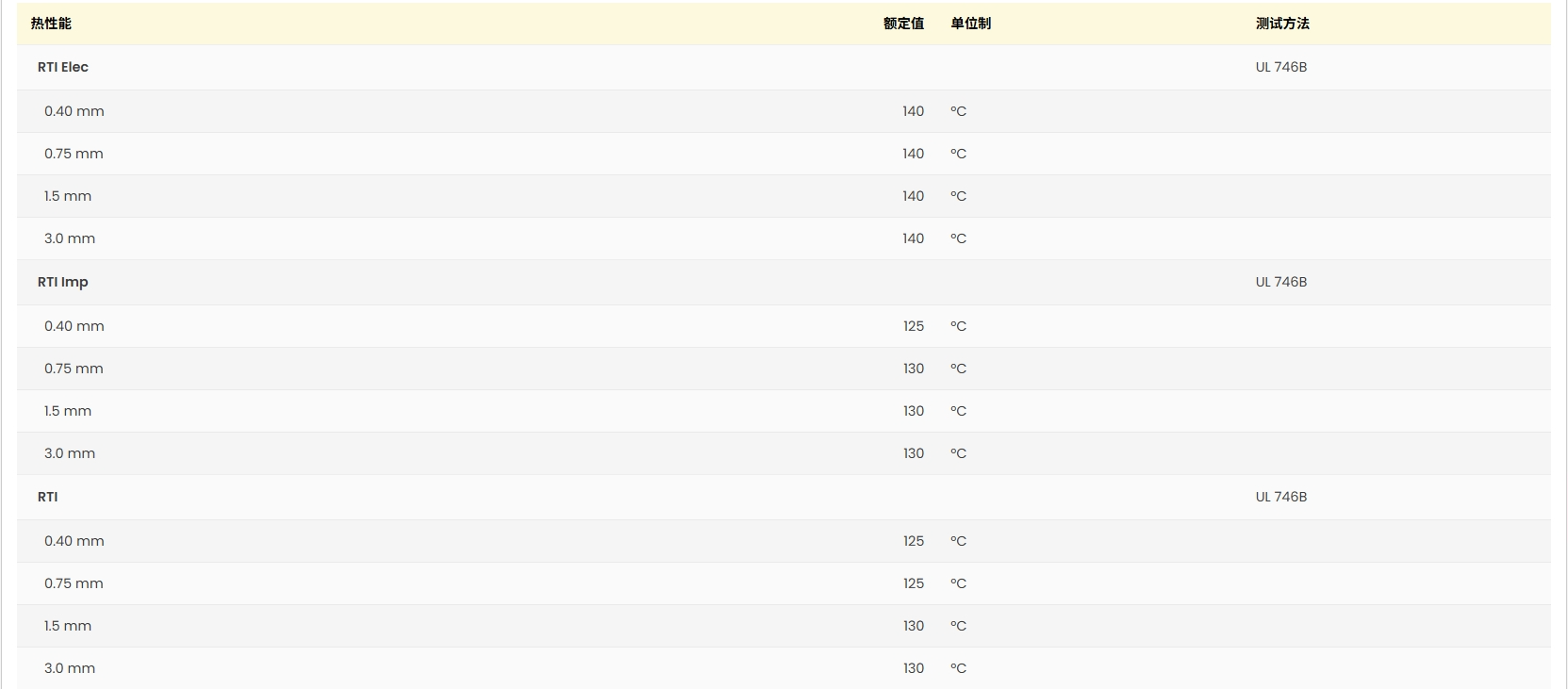

| RTI Elec | UL 746B | ||
| 0.75 mm | 140 | ℃ | |
| 1.5 mm | 140 | ℃ | |
| 3.0 mm | 140 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 125 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 体积电阻率 | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电常数 | IEC 60250 | ||
| 100 Hz | 3.90 | ||
| 1 MHz | 3.90 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 2.0E-3 | ||
| 1 MHz | 0.015 | ||
| 漏电起痕指数 | 200 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |

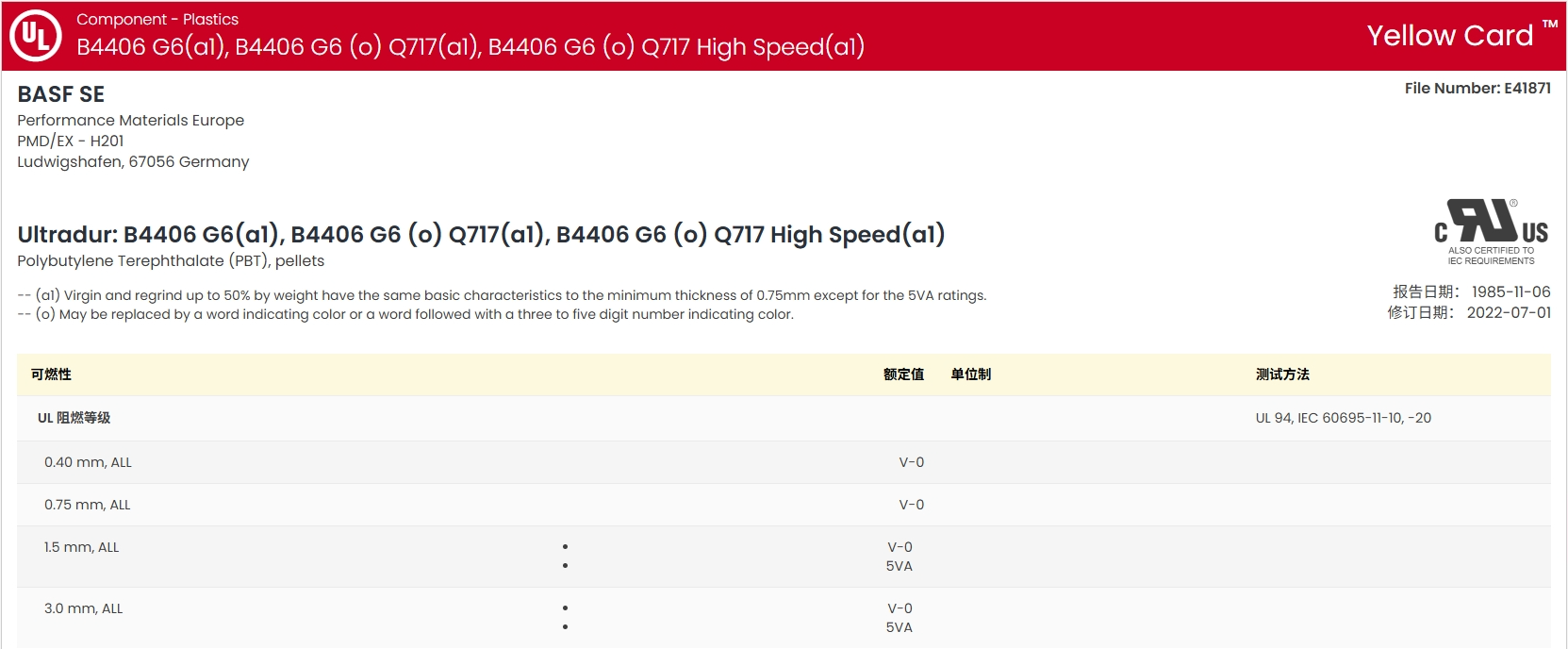

| UL 阻燃等级 | UL 94 | ||
| 0.40 mm | V-0 | ||
| 0.75 mm | V-0 | ||
| 1.5 mm | V-0 | ||
| 3.0 mm | V-0 | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250到270 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| 注塑压力 | 3.50到12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
