Ultradur® B 4406 G6 Q113
聚对苯二甲酸丁二酯 + PET (PBT+PET)PBT FR(17)
德国巴斯夫-BASF Corporation
产品说明:
Injection molding grade with 30% glass fibers for parts requiring enhanced fire resistance (eg relay housings, plug-in connector, switch and lamp parts)

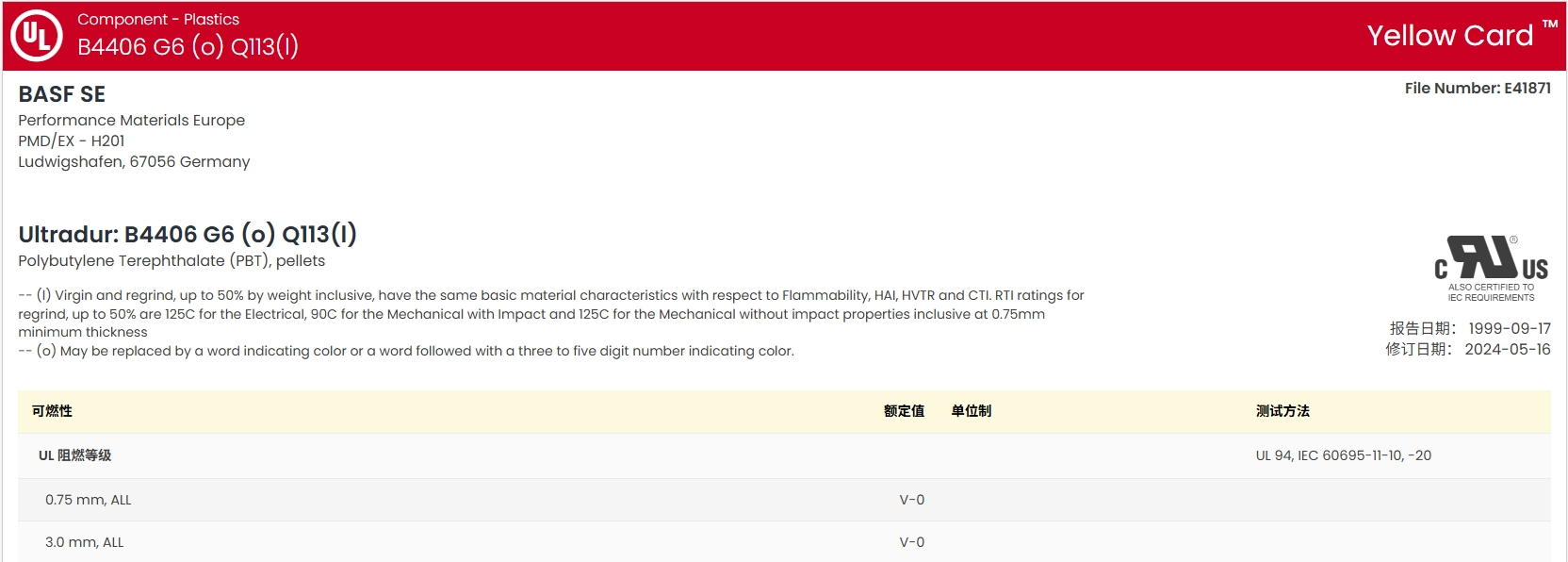

ul证书号：E41871-233790
增强材料：玻璃纤维30%增强
材料特性：阻燃
材料用途：外壳，开关，连接器
加工方法：黑色和自然色粒子注射成型
供货地区：亚太地区
中国代理：苏州希普能工程塑料
Ultradur® B 4406 G6 Q113巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.68 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70到0.80 | g/cm³ | |
| 熔融体积流量（MVR）(275℃/2.16kg) | 19 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 0.94 | % | |
| 流动 | 0.28 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数1 | 108 | cm³/g | ISO 307 |
| 模具收缩性2 | |||
| free,longitudinal | 0.30 | % | |
| free,transverse | 1.10 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 11500 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 135 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.1 | % | ISO 527-2 |
| 弯曲应力 | 205 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 8.0 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 50 | kJ/m² | ISO 179/1eU |

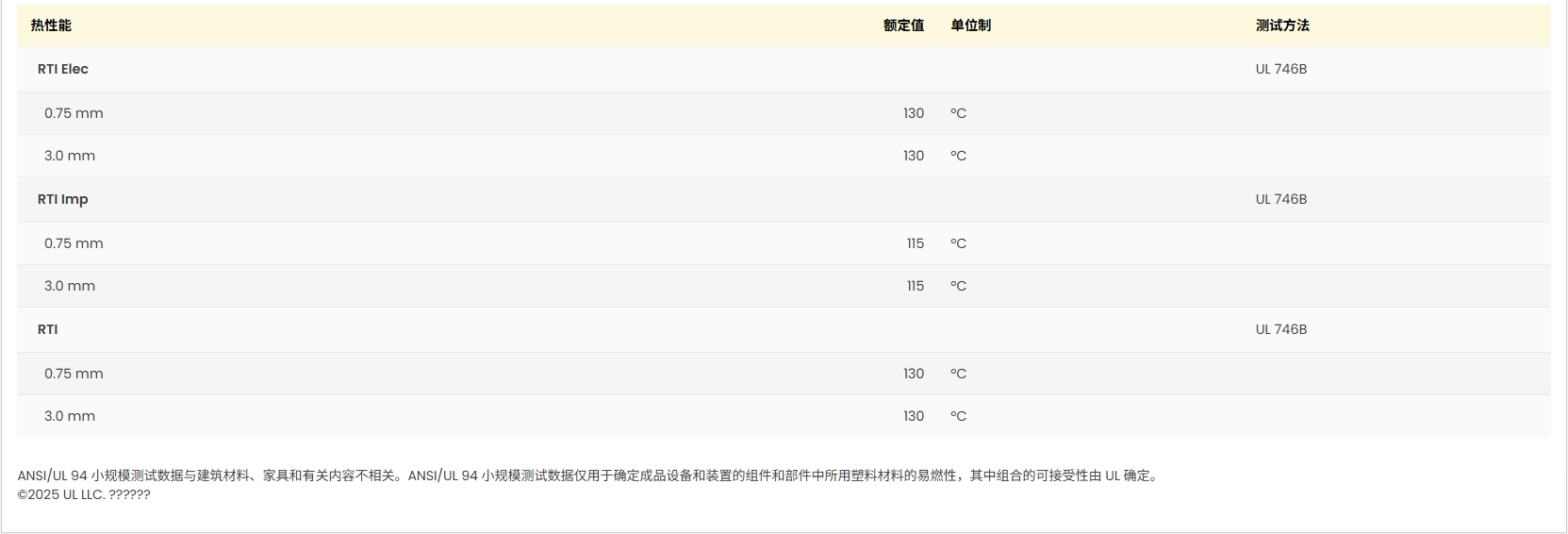

| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 195 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23到80℃) | 2.8E-5 | cm/cm/℃ | ISO 11359-2 |

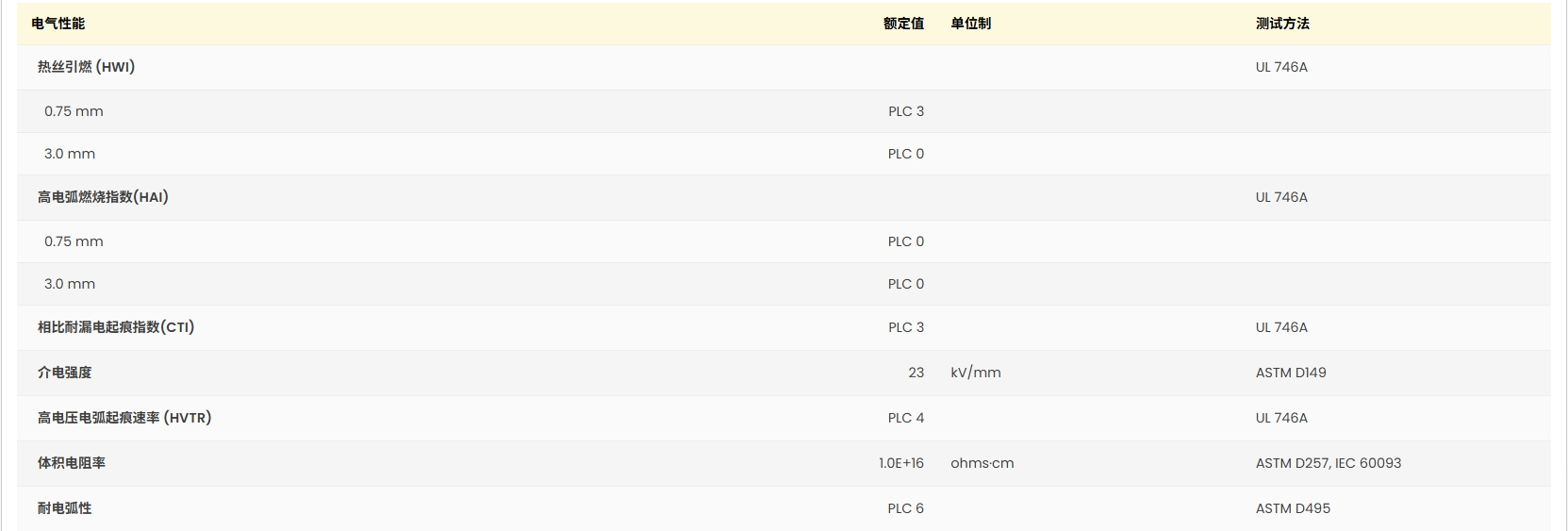

| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | > 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相对电容率 | IEC 60250 | ||
| 100 Hz | 3.90 | ||
| 1 MHz | 3.70 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 1.4E-3 | ||
| 1 MHz | 0.016 | ||
| 漏电起痕指数(解决方案A) | 200 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.8 mm | V-0 | ||
| 1.6 mm | V-0 | ||
| 电气点火源的可燃性-方法 BH(4.00 mm) | BH2 | IEC 60707 | |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 料斗温度 | 80 | ℃ | |
| 料筒后部温度 | 260 | ℃ | |
| 料筒中部温度 | 265 | ℃ | |
| 料筒前部温度 | 270 | ℃ | |
| 射嘴温度 | 270 | ℃ | |
| 加工（熔体）温度 | 250到280 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ |
|||
