Ultradur® B 4500
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Medium-viscosity grade for the production of extruded cast films and thin-walled profiles and pipes.

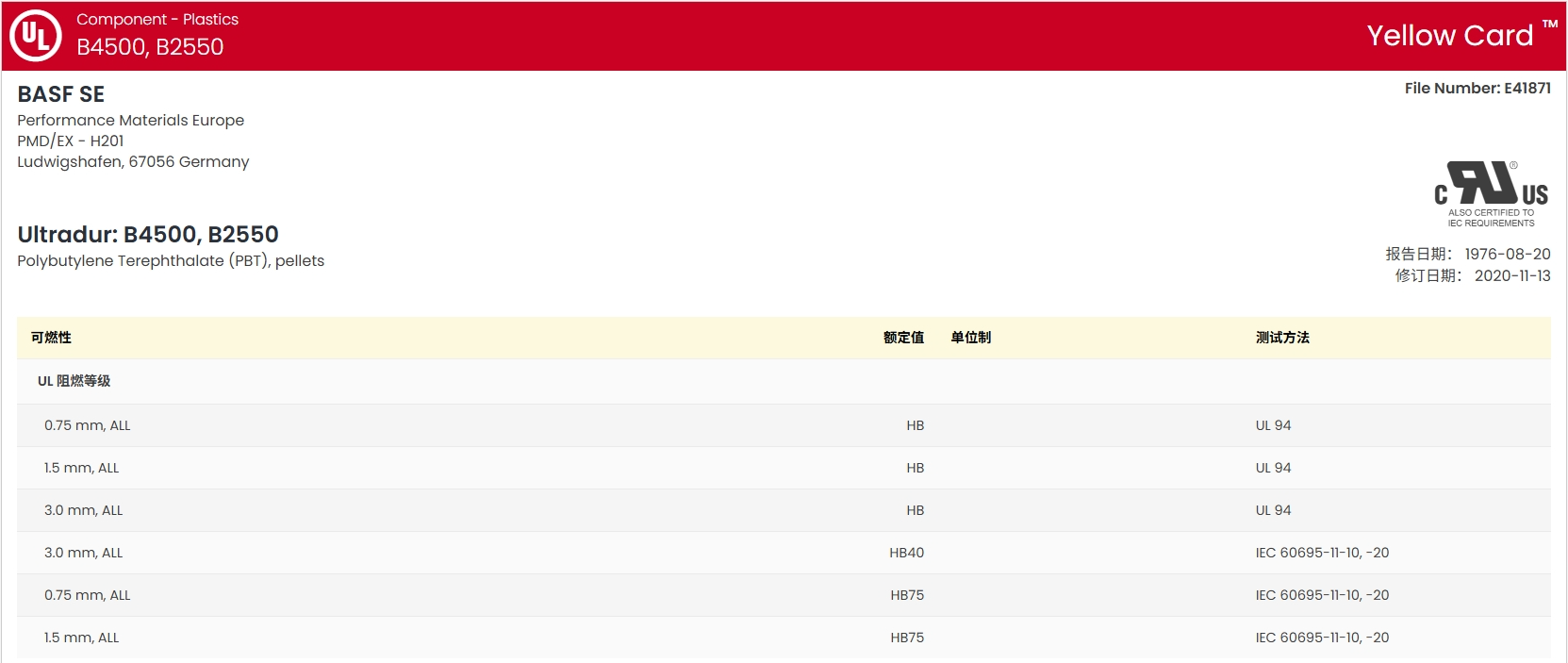

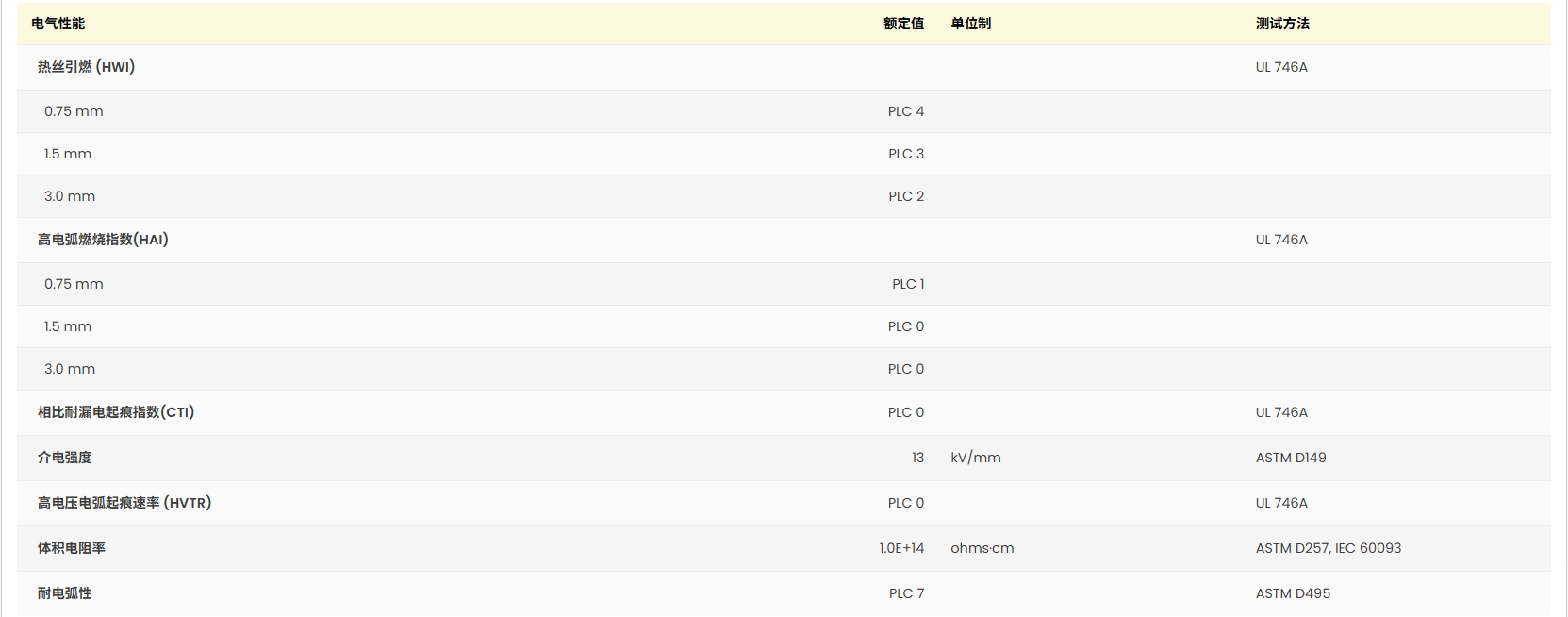

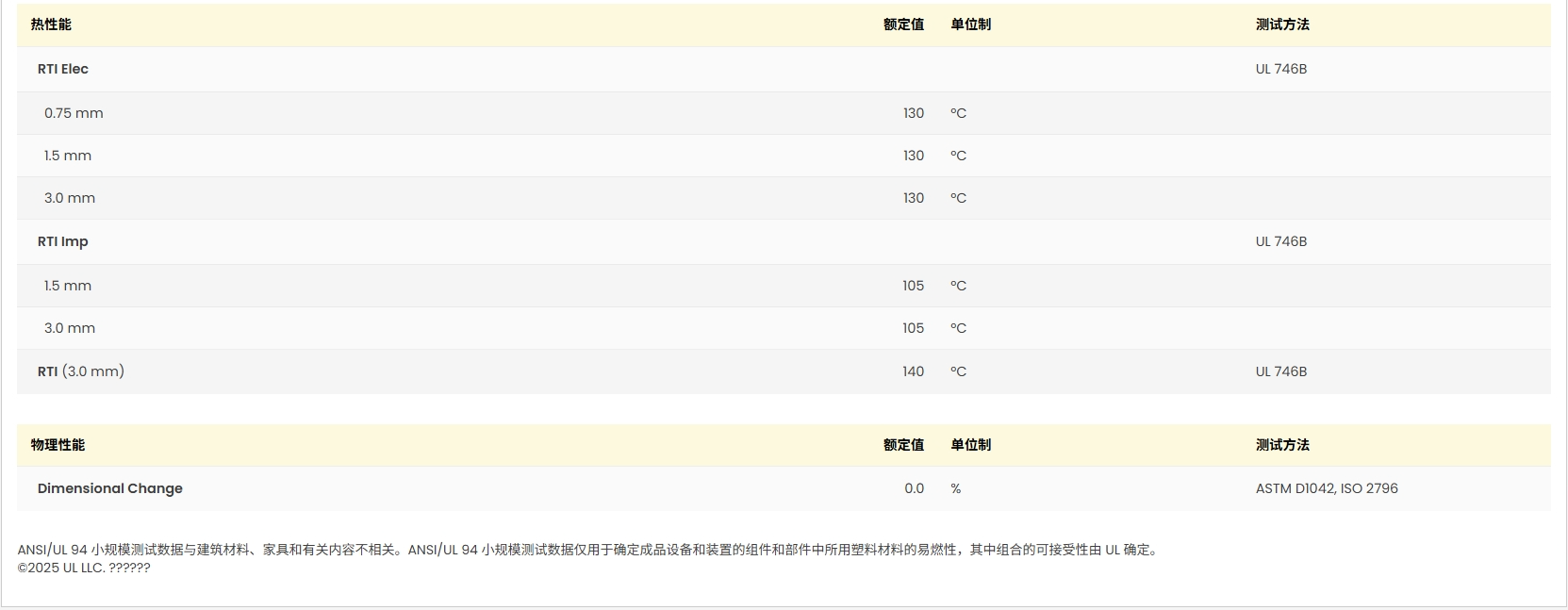

ul证书号：E41871-233794
材料特性：中等粘度
材料用途：管道系统，流延薄膜，型材
加工方法：自然色粒子管路挤出成型，流延薄膜，型材挤出成型，注射成型
供货地区：亚太地区，欧洲
中国代理：苏州希普能工程塑料
Ultradur® B 4500巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.30 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70到0.80 | g/cm³ | |
| 熔融体积流量（MVR）(250℃/2.16kg) | 21 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 1.9 | % | |
| 流动 | 1.6 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.50 | % | |
| 平衡,23℃,50% RH | 0.25 | % | |
| 粘数1 | 130 | cm³/g | ISO 307 |
| 模具收缩性2 | |||
| free,longitudinal | 1.50 | % | |
| free,transverse | 1.50 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2500 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 55.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 3.7 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | > 50 | % | ISO 527-2/50 |
| 拉伸蠕变模量3(1000 hr) | 1200 | MPa | ISO 899-1 |
| 弯曲模量 | 2300 | MPa | ISO 178 |
| 弯曲应力 | 85.0 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30℃ | 4.0 | kJ/m² | |
| 23℃ | 5.2 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 180 | kJ/m² | |
| 23℃ | 无断裂 | ||
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 球压硬度(H358/30) | 130 | MPa | ISO 2039-1 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 165 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 65.0 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23到80℃) | 1.3E-4到1.6E-4 | cm/cm/℃ | ISO 11359-2 |
| 比热 | 1250 | J/kg/℃ | |
| 导热系数 | 0.27 | W/m/K | DIN 52612 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | ||
| --4 | 120 | ℃ | |
| --5 | 140 | ℃ | |
| 最高使用温度-short cycle operation | 200 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相对电容率 | IEC 60250 | ||
| 100 Hz | 3.30 | ||
| 1 MHz | 3.30 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 1.0E-3 | ||
| 1 MHz | 0.020 | ||
| 漏电起痕指数 | IEC 60112 | ||
| 解决方案 A | 550 | V | |
| 解决方案 B | 450 | V | |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 加工（熔体）温度 | 250到275 | ℃ | |
| 模具温度 | 40到70 | ℃ | |
| 挤出 | 额定值 | 单位制 | |
| 熔体温度 | 250到275 | ℃ | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ 3strain <= 0,5%,23℃ 420000 h 55000 h |
|||
