Ultradur® B 4450 G5
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4450 G5 is a 25% glass reinforced injection molding PBT for parts requiring enhanced fire resistance as well as increased tracking resistance. (Halogen and Antimon free)
Applications
Typical applications include lamp sockets, connectors, coil formers, housings for control units, and power switches.

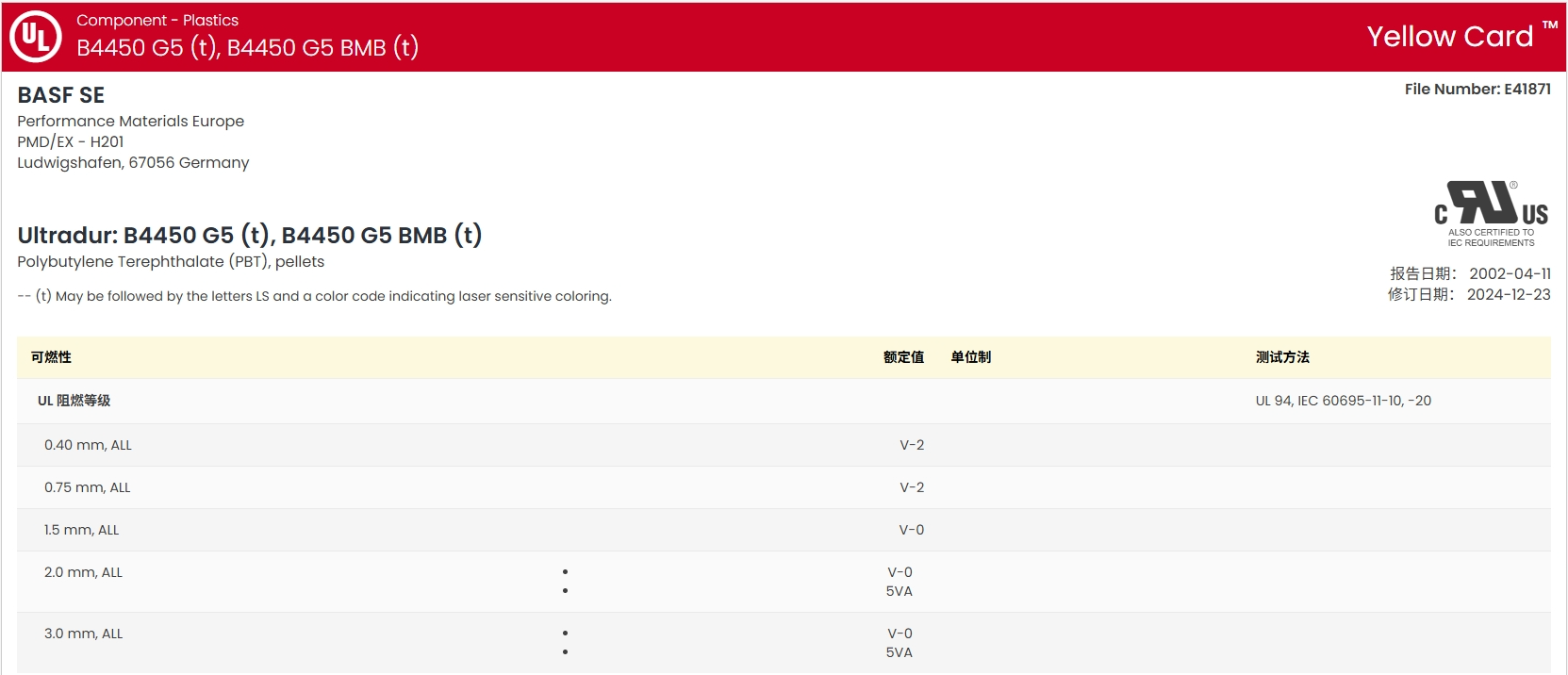

ul证书号：E41871-101117208
增强材料：玻璃纤维25%增强
材料特性：耐电痕，无卤无锑阻燃
材料用途：外壳，开关，连接器
加工方法：粒子注射成型
供货地区：北美洲，亚太地区，欧洲
中国代理：苏州希普能工程塑料
Ultradur® B 4450 G5巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.61 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/2.16kg) | 20 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 1.5 | % | |
| 流动 | 0.55 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| Viscosity Number (Reduced Viscosity) | 105.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 9500 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 105 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.4 | % | ISO 527-2 |
| 弯曲模量(23℃) | 9600 | MPa | ISO 178 |
| 弯曲应力(23℃) | 180 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 5.0 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 44 | kJ/m² | |
| 23℃ | 42 | kJ/m² | |

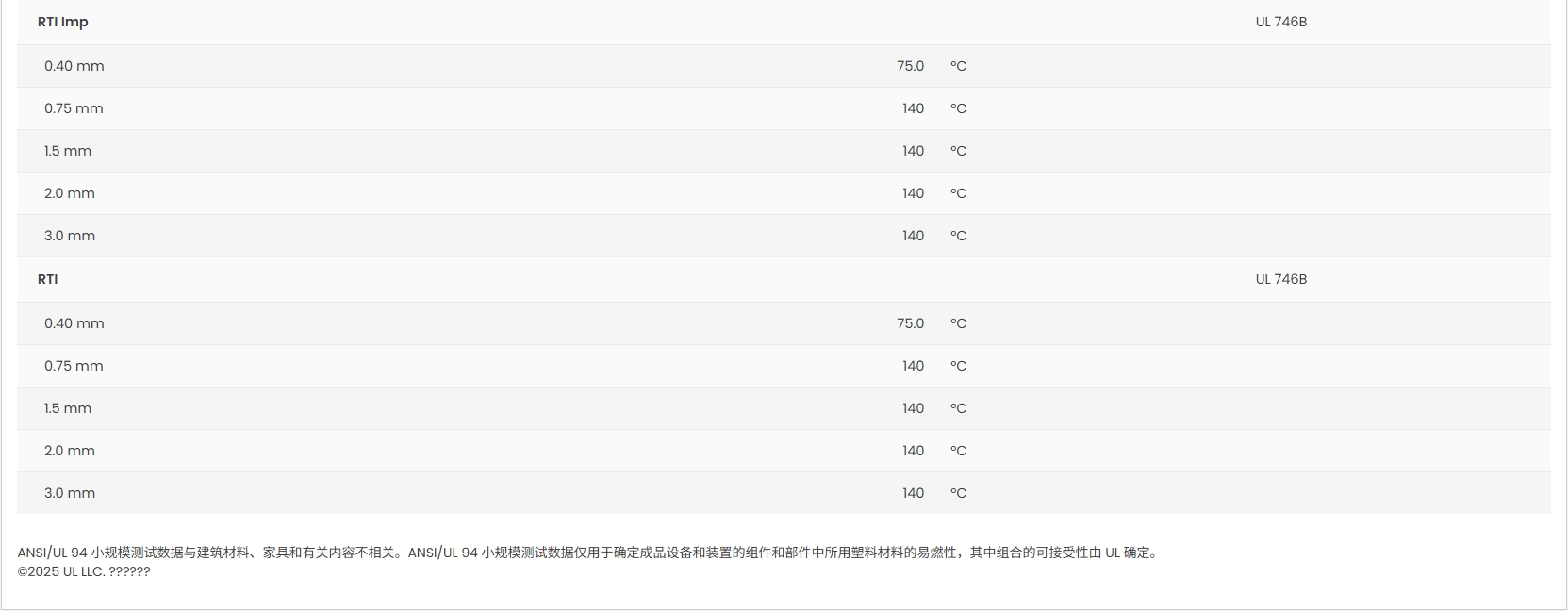

| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 210 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |

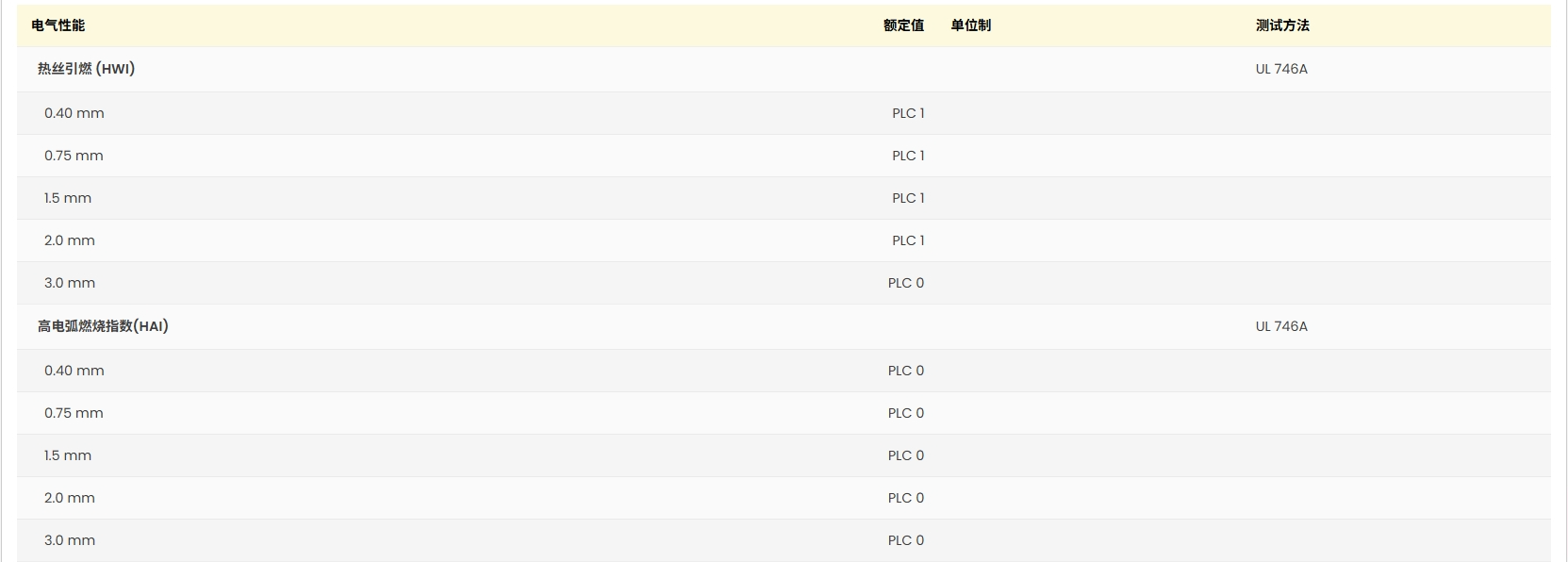

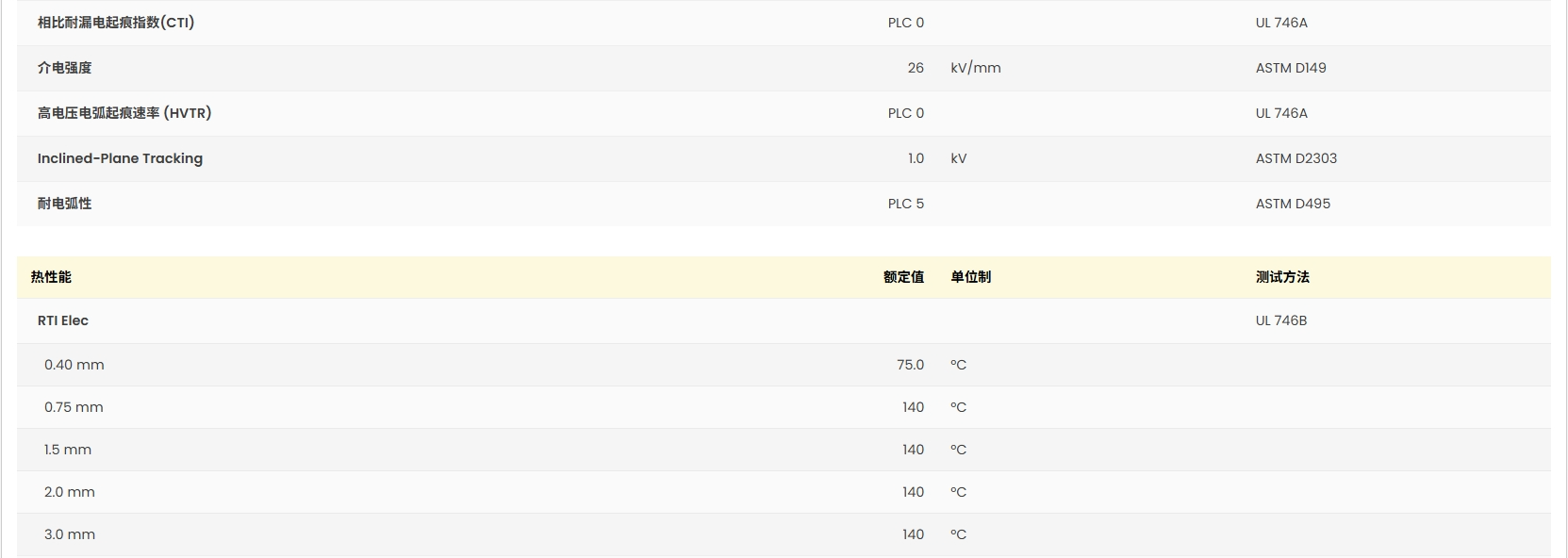

| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | > 1.0E+16 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 介电常数(1MHz) | 3.80 | IEC 60250 | |
| 耗散因数(1MHz) | 0.014 | IEC 60250 | |
| 漏电起痕指数 | 600 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 0.40 mm | V-2 | ||
| 1.5 mm | V-0 | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250到270 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| 注塑压力 | 3.45到10.3 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
