Ultramid® PSB 286 NATURAL
聚酰胺 6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid® PSB 286 is an unreinforced polyamide PA6, with very good lubrication, standard for fast injection cycles, for injection moulding. This grade offers high fluidity and good mould release.
材料特性：快的成型周期，流动性高，脱模性能良好
材料用途：工业应用，消费品应用领域
加工方法：黑色和自然色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料

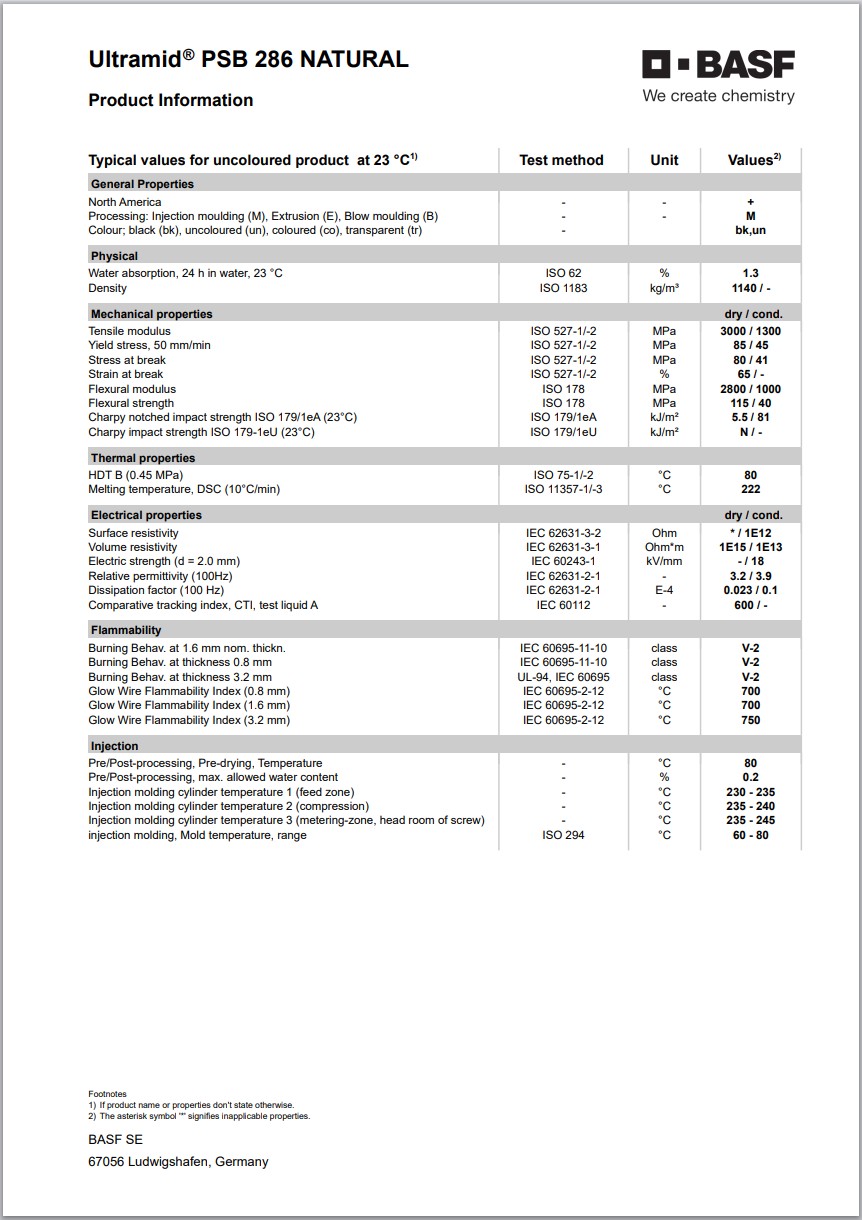

Ultramid® PSB 286 NATURAL 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.14 | -- | g/cm³ | ISO 1183 |
| 吸水率(24 hr,23℃) | 1.3 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 3000 | 1300 | MPa | ISO 527-1 |
| 拉伸应力 | ISO 527-2 | |||
| 屈服 | 85.0 | 45.0 | MPa | |
| 断裂 | 80.0 | 41.0 | MPa | |
| 拉伸应变(断裂) | 65 | -- | % | ISO 527-2 |
| 弯曲模量 | 2800 | 1000 | MPa | ISO 178 |
| 弯曲应力 | 115 | 40.0 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 5.5 | 81 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 无断裂 | -- | ISO 179/1eU | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(0.45 MPa,未退火) | 80.0 | -- | ℃ | ISO 75-2/B |
| 熔融温度 | 222 | -- | ℃ | ISO 11357-3 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+12 | ohms | IEC 62631-3-2 |
| 体积电阻率 | 1.0E+15 | 1.0E+13 | ohms·m | IEC 62631-3-1 |
| 介电强度(2.00mm) | -- | 18 | kV/mm | IEC 60243-1 |
| 相对电容率(100Hz) | 3.20 | 3.90 | IEC 62631-2-1 | |
| 耗散因数(100Hz) | 0.023 | 0.10 | IEC 62631-2-1 | |
| 漏电起痕指数(解决方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | ||||
| 3.2 mm | V-2 | -- | UL 94,IEC 60695-11-10,-20 | |
| 0.8 mm | V-2 | -- | IEC 60695-11-10,-20 | |
| 1.6 mm | V-2 | -- | IEC 60695-11-10,-20 | |
| 灼热丝易燃指数 | IEC 60695-2-12 | |||
| 0.8 mm | 700 | -- | ℃ | |
| 1.6 mm | 700 | -- | ℃ | |
| 3.2 mm | 750 | -- | ℃ | |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 料筒后部温度 | 230 到 235 | ℃ | ||
| 料筒中部温度 | 235 到 240 | ℃ | ||
| 料筒前部温度 | 235 到 245 | ℃ | ||
| 模具温度 | 60 到 80 | ℃ | ||
| 注射说明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For unfilled polyamides,BASF SE recommends the use of high alloy steel with a low chromium content. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. |
||||
