Ultramid® STAR SX 218L1 V50 BLACK 38N-K
聚酰胺 6（尼龙6）PA6-GF50
德国巴斯夫-BASF Corporation
产品说明:
Ultramid® STAR SX 218L1 V50 BLACK 38N-K is based on a patented high flow polyamide 6 resin, reinforced with 50% glass fibre, heat & improved UV stabilized, for injection moulding. Due to its outstanding flow caracteristics, this grade allows more freedom in mold and part design versus a standard polyamide solution.
增强材料：玻璃纤维50%增强
含添加剂：热稳定剂，紫外线稳定剂
材料特性：流动性高，耐紫外光性能良好，热稳定，优良外观
材料用途：工业应用，家具，汽车领域的应用
加工方法：黑色粒子注射成型
供货地区：亚太地区
中国代理：苏州希普能工程塑料

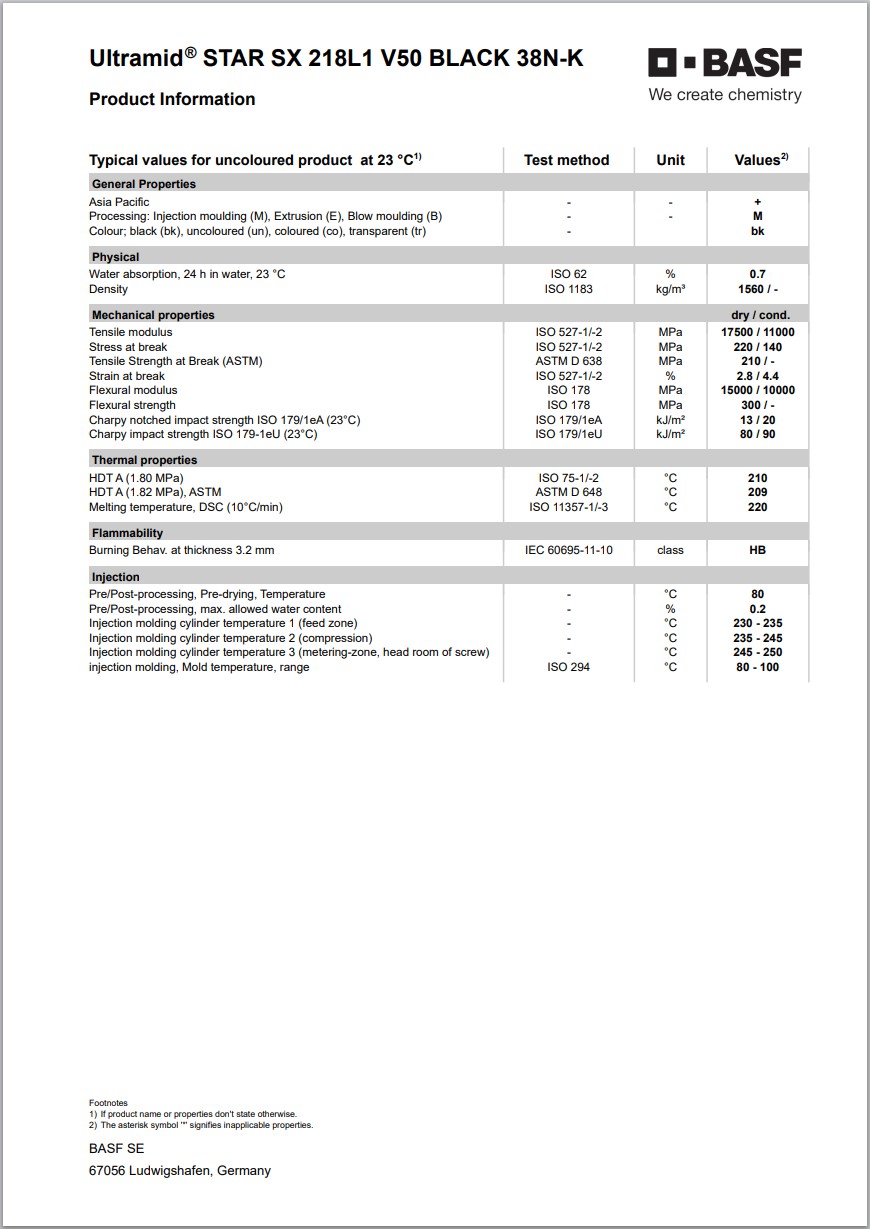

Ultramid® STAR SX 218L1 V50 BLACK 38N-K 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.56 | -- | g/cm³ | ISO 1183 |
| 吸水率(24 hr,23℃) | 0.70 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 17500 | 11000 | MPa | ISO 527-1 |
| 抗张强度 | ||||
| 断裂 | 210 | -- | MPa | ASTM D638 |
| 断裂 | 220 | 140 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.8 | 4.4 | % | ISO 527-2 |
| 弯曲模量 | 15000 | 10000 | MPa | ISO 178 |
| 弯曲应力 | 300 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 13 | 20 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 80 | 90 | kJ/m² | ISO 179/1eU |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 1.8 MPa,未退火 | 209 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 210 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 220 | -- | ℃ | ISO 11357-3 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(3.2mm) | HB | -- | IEC 60695-11-10,-20 | |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 料筒后部温度 | 230 到 235 | ℃ | ||
| 料筒中部温度 | 235 到 245 | ℃ | ||
| 料筒前部温度 | 245 到 250 | ℃ | ||
| 模具温度 | 80 到 100 | ℃ | ||
| 注射说明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides,BASF SE recommends the use of steel with a high content of carbon,and purified for polishing,to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size,part geometry / design. |
||||
