Ultramid® STAR SX 216 V50 NATURAL
聚酰胺 6（尼龙6）PA6-GF50
德国巴斯夫-BASF Corporation

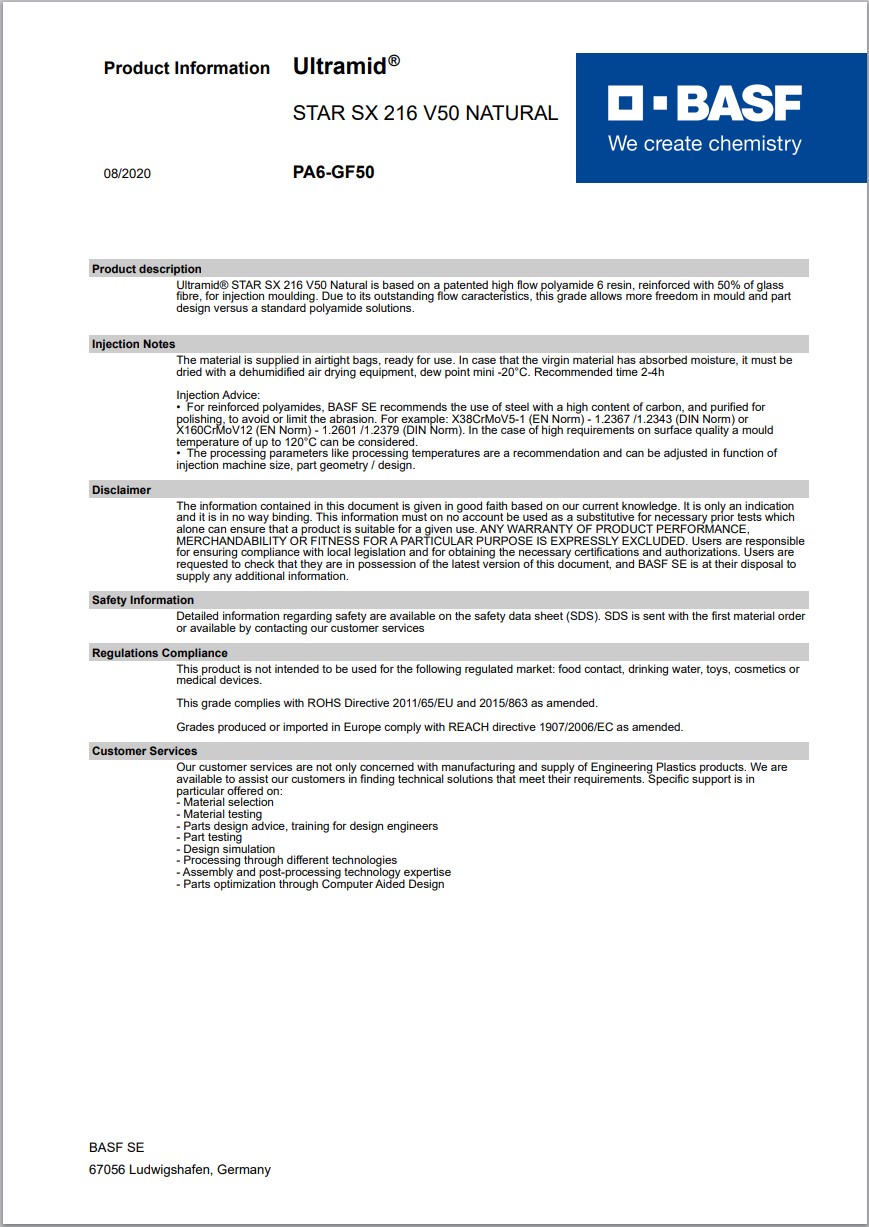

产品说明:
Ultramid® STAR SX 216 V50 Natural is based on a patented high flow polyamide 6 resin, reinforced with 50% of glass fibre, for injection moulding. Due to its outstanding flow caracteristics, this grade allows more freedom in mould and part design versus a standard polyamide solutions.
增强材料：玻璃纤维50%增强
材料特性：尺寸稳定性良好，出色的外观，高刚性，流动性高，脱模性能良好
材料用途：电气/电子应用领域，工业应用，体育用品，消费品应用领域
加工方法：黑色和自然色粒子注射成型
供货地区：北美洲，非洲和中东，亚太地区
中国代理：苏州希普能工程塑料

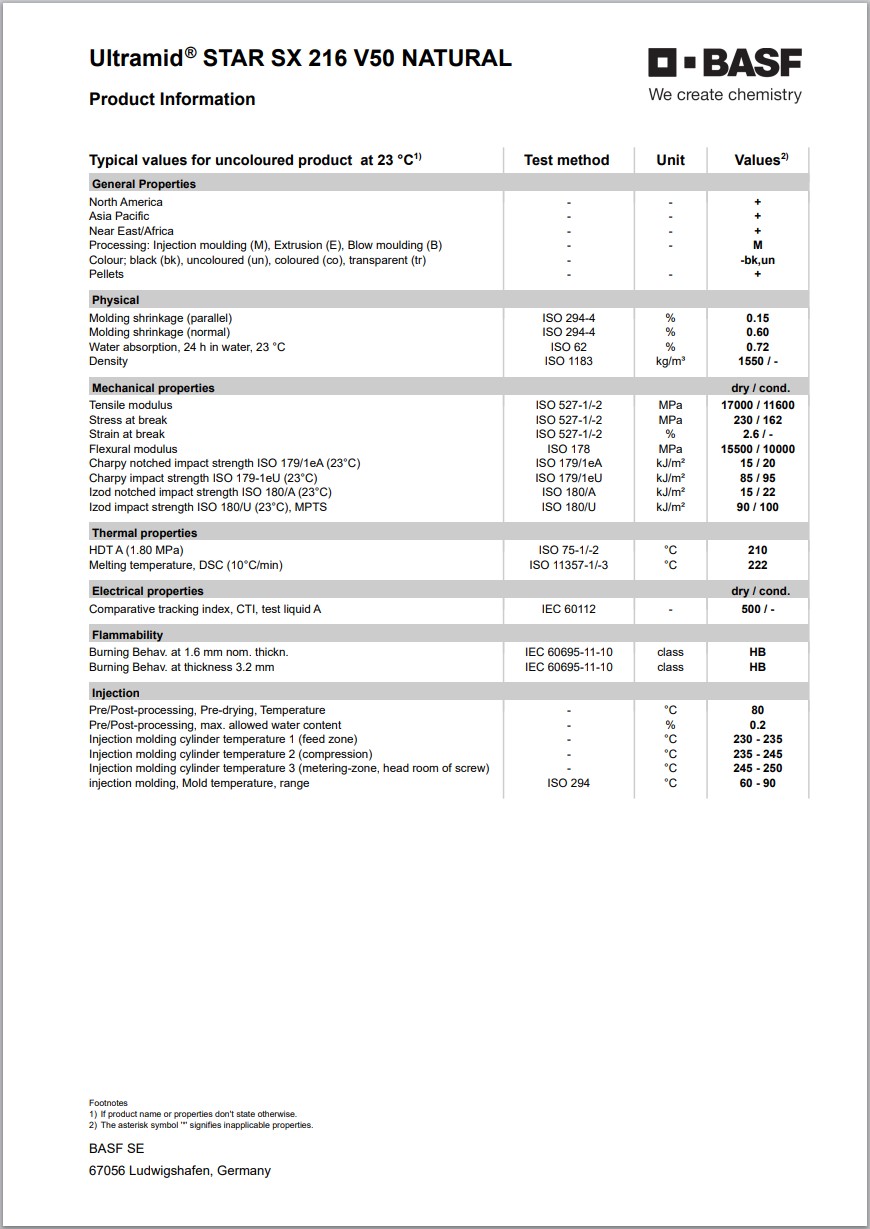

Ultramid® STAR SX 216 V50 NATURAL 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.55 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.60 | -- | % | |
| 流动 | 0.15 | -- | % | |
| 吸水率(24 hr,23℃) | 0.72 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 17000 | 11600 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 230 | 162 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.6 | -- | % | ISO 527-2 |
| 弯曲模量 | 15500 | 10000 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 15 | 20 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 85 | 95 | kJ/m² | ISO 179/1eU |
| 悬壁梁缺口冲击强度(23℃) | 15 | 22 | kJ/m² | ISO 180/A |
| 无缺口伊佐德冲击强度(23℃) | 90 | 100 | kJ/m² | ISO 180/1U |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 210 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 222 | -- | ℃ | ISO 11357-3 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 漏电起痕指数(解决方案A) | 500 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | |||
| 1.6 mm | HB | -- | ||
| 3.2 mm | HB | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 料筒后部温度 | 230 到 235 | ℃ | ||
| 料筒中部温度 | 235 到 245 | ℃ | ||
| 料筒前部温度 | 245 到 250 | ℃ | ||
| 模具温度 | 60 到 90 | ℃ | ||
| 注射说明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides,BASF SE recommends the use of steel with a high content of carbon,and purified for polishing,to avoid or limit the abrasion.For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size,part geometry/design |
||||
