Ultramid® STAR S 216 V35 NATURAL
聚酰胺 6（尼龙6）PA6-GF35
德国巴斯夫-BASF Corporation
产品说明:

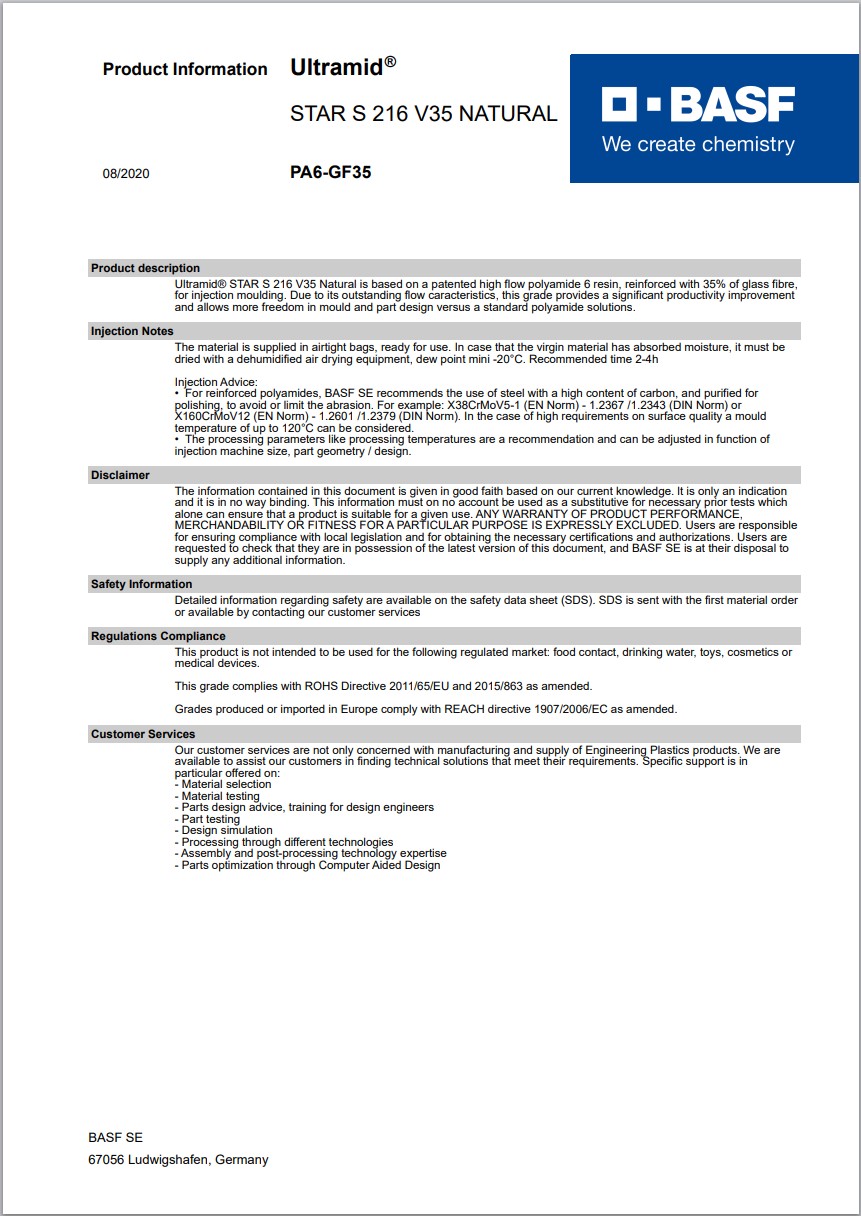

Ultramid® STAR S 216 V35 Natural is based on a patented high flow polyamide 6 resin, reinforced with 35% of glass fibre, for injection moulding. Due to its outstanding flow caracteristics, this grade provides a significant productivity improvement and allows more freedom in mould and part design versus a standard polyamide solutions.
黄卡号码：E507491-104288178
增强材料：玻璃纤维35%增强
材料特性：出色的外观，流动性高，脱模性能良好
材料用途：动力/其它工具，工业应用，家具，室外应用，通用，消费品应用领域
加工方法：Unspecified Color和自然色粒子注射成型
供货地区：北美洲，非洲和中东
中国代理：苏州希普能工程塑料
Ultramid® STAR S 216 V35 NATURAL 巴斯夫中文加工参数表

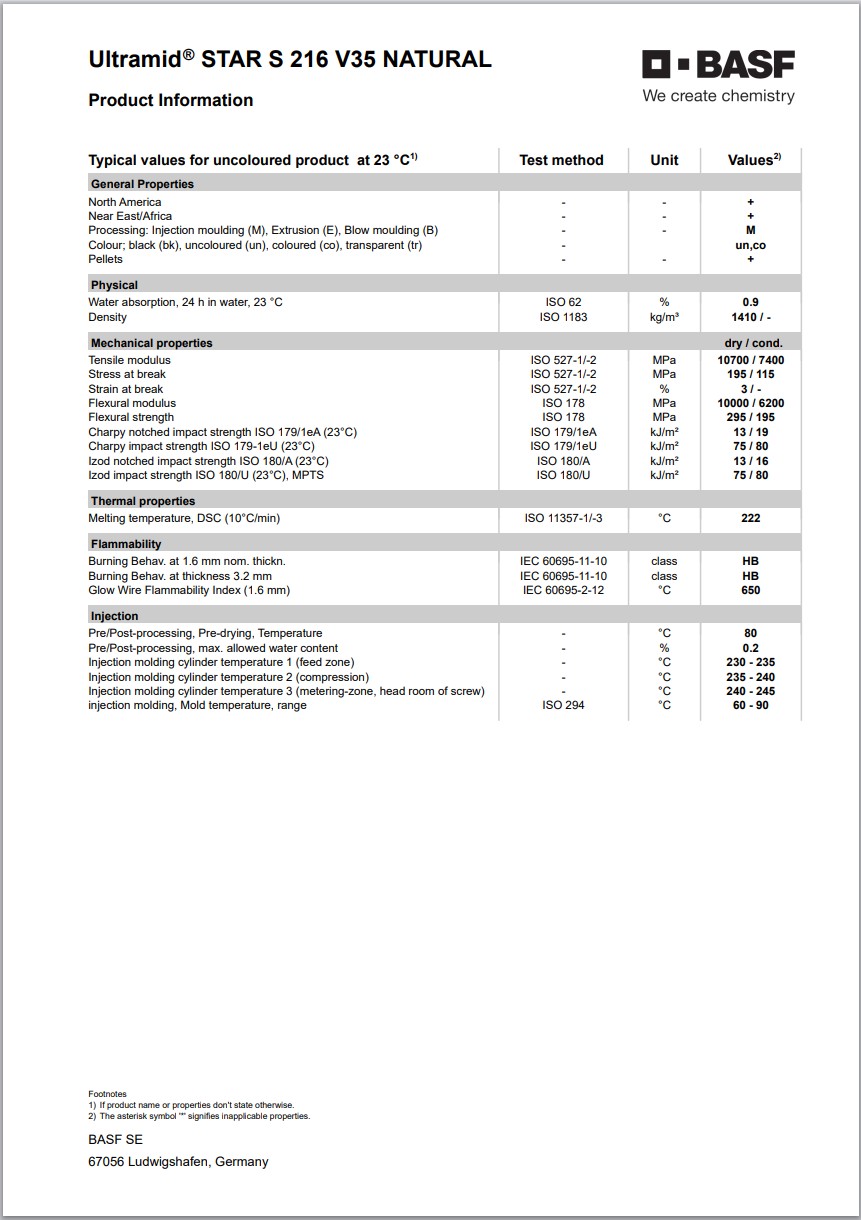

| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.41 | -- | g/cm³ | ISO 1183 |
| 吸水率(24 hr,23℃) | 0.90 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 10700 | 7400 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 195 | 115 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.0 | -- | % | ISO 527-2 |
| 弯曲模量 | 10000 | 6200 | MPa | ISO 178 |
| 弯曲应力 | 295 | 195 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 13 | 19 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 75 | 80 | kJ/m² | ISO 179/1eU |
| 悬壁梁缺口冲击强度(23℃) | 13 | 16 | kJ/m² | ISO 180/A |
| 无缺口伊佐德冲击强度(23℃) | 75 | 80 | kJ/m² | ISO 180/1U |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 熔融温度 | 222 | -- | ℃ | ISO 11357-3 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | |||
| 1.6 mm | HB | -- | ||
| 3.2 mm | HB | -- | ||
| 灼热丝易燃指数(1.6mm) | 650 | -- | ℃ | IEC 60695-2-12 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 料筒后部温度 | 230 到 235 | ℃ | ||
| 料筒中部温度 | 235 到 240 | ℃ | ||
| 料筒前部温度 | 240 到 245 | ℃ | ||
| 模具温度 | 60 到 90 | ℃ | ||
| 注射说明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides,BASF SE recommends the use of steel with a high content of carbon,and purified for polishing,to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size,part geometry/design. |
||||
