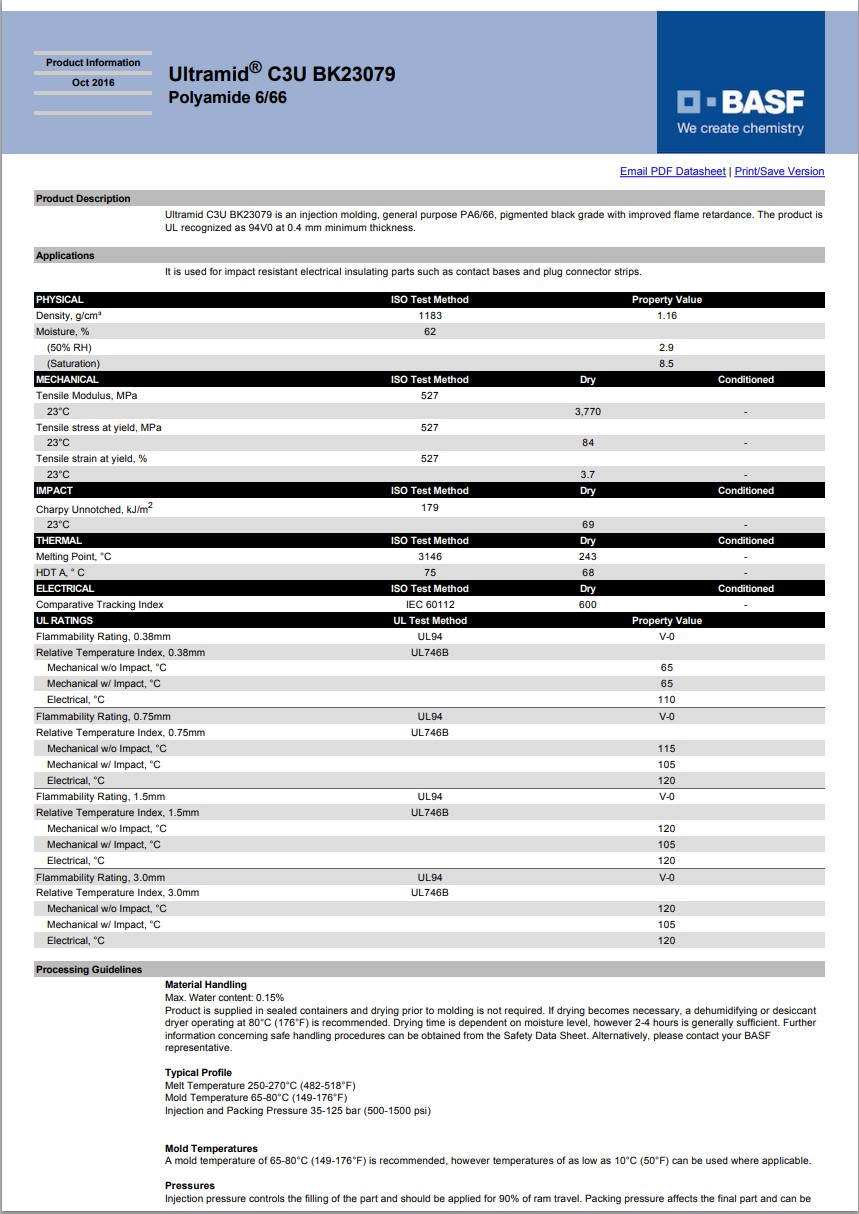

Ultramid® C3U BK23079
聚酰胺 66/6 共聚物（尼龙66/6）
德国巴斯夫-BASF Corporation
产品说明:
Ultramid C3U BK23079 is an injection molding, general purpose PA6/66, pigmented black grade with improved flame retardance. The product is UL recognized as 94V0 at 0.4 mm minimum thickness.
Applications
It is used for impact resistant electrical insulating parts such as contact bases and plug connector strips.
黄卡号码：E36632-531680
材料特性：抗撞击良好，通用，阻燃
材料用途：电气元件，电子绝缘，通用
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® C3U BK23079 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.16 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 8.5 | % | |
| 平衡,23℃,50% RH | 2.9 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 3770 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 84.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 3.7 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁无缺口冲击强度(23℃) | 69 | kJ/m² | ISO 179 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 68.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 243 | ℃ | ISO 3146 |
| RTI Elec | UL 746B | ||
| 0.38 mm | 110 | ℃ | |
| 0.75 mm | 120 | ℃ | |
| 1.5 mm | 120 | ℃ | |
| 3.0 mm | 120 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.38 mm | 65.0 | ℃ | |
| 0.75 mm | 105 | ℃ | |
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| RTI | UL 746B | ||
| 0.38 mm | 65.0 | ℃ | |
| 0.75 mm | 115 | ℃ | |
| 1.5 mm | 120 | ℃ | |
| 3.0 mm | 120 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 漏电起痕指数 | 600 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 0.38 mm | V-0 | ||
| 0.75 mm | V-0 | ||
| 1.5 mm | V-0 | ||
| 3.0 mm | V-0 | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 65 到 80 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
