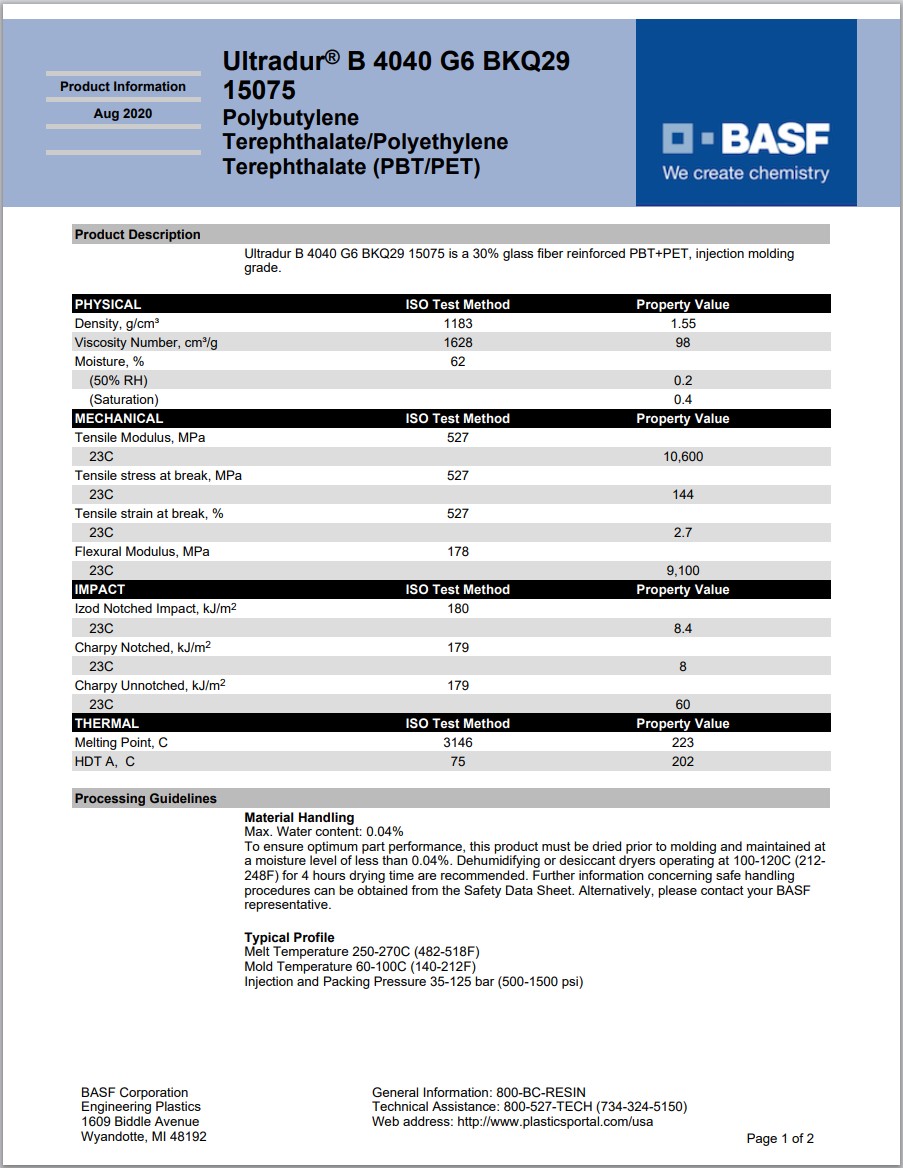

Ultradur® B 4040 G6 BKQ29 15075
聚对苯二甲酸丁二酯+PET (PBT+PET)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4040 G6 BKQ29 15075 is a 30% glass fiber reinforced PBT+PET, injection molding grade.
增强材料：玻璃纤维30%增强
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4040 G6 BKQ29 15075 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.55 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数 | 98.0 | cm³/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 10600 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 144 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.7 | % | ISO 527-2 |
| 弯曲模量(23℃) | 9100 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 8.0 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度(23℃) | 60 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度(23℃) | 8.4 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 202 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100 到 120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
