Ultradur® B 4040 G10
聚对苯二甲酸丁二酯+PET (PBT+PET) PBT-PET-GF30
德国巴斯夫-BASF Corporation
产品说明:
Injection molding grade with 50% glass fibers for industrial parts with excellent surface quality, for example external door handles in vehicles, visible sunroof frames, oven door handles, toaster casings, external mirrors, rear screen wiper arms in vehicles and sunroof wind deflectors. Formerly called KR 4040 G10.
增强材料：玻璃纤维50%增强
材料特性：优良外观
材料用途：把手，工业部件，家电部件，汽车领域的应用
加工方法：黑色和可用颜色粒子注射成型
供货地区：欧洲，亚太地区
中国代理：苏州希普能工程塑料

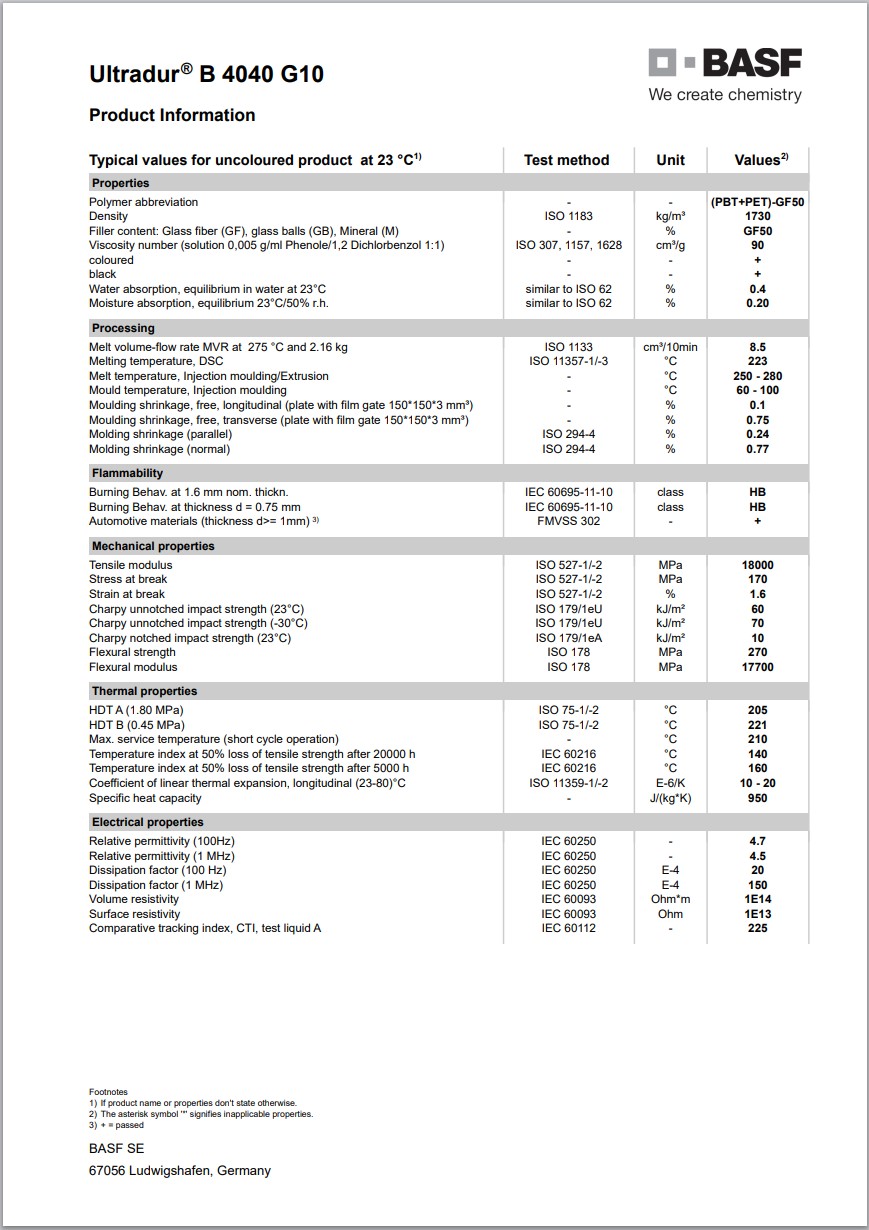

Ultradur® B 4040 G10 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.73 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70到0.80 | g/cm³ | |
| 熔融体积流量（MVR）(275℃/2.16kg) | 8.5 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 0.77 | % | |
| 流动 | 0.24 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.4 | % | |
| 平衡,23℃,50% RH | 0.2 | % | |
| 粘数1 | 90.0 | cm³/g | ISO 307 |
| 模具收缩性2 | |||
| free,longitudinal | 0.10 | % | |
| free,transverse | 0.75 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 18000 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 170 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 1.6 | % | ISO 527-2 |
| 弯曲模量 | 17700 | MPa | ISO 178 |
| 弯曲应力 | 270 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 10 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 70 | kJ/m² | |
| 23℃ | 60 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 221 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23到80℃) | 1.0E-5到2.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 比热 | 950 | J/kg/℃ | |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | ||
| --3 | 140 | ℃ | |
| --4 | 160 | ℃ | |
| 最高使用温度-short cycle operation | 210 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 相对电容率 | IEC 60250 | ||
| 100 Hz | 4.70 | ||
| 1 MHz | 4.50 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 2.0E-3 | ||
| 1 MHz | 0.015 | ||
| 漏电起痕指数(解决方案A) | 225 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 料斗温度 | 80 | ℃ | |
| 料筒后部温度 | 260 | ℃ | |
| 料筒中部温度 | 265 | ℃ | |
| 料筒前部温度 | 270 | ℃ | |
| 射嘴温度 | 270 | ℃ | |
| 加工（熔体）温度 | 250到280 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ 320000 h 45000 h |
|||
