Ultradur® B 4030 G6
聚丁烯对苯二甲酸酯(PBT) PBT-GF30
德国巴斯夫-BASF Corporation
产品说明:
30% glass-fibre reinforced Impact-modified injection-moulding grade for technical parts; eg plug-and-socket connectors, housings.
黄卡号码：E41871-101041573
增强材料：玻璃纤维30%增强
含添加剂：冲击改性剂
材料特性：冲击改性
材料用途：工程配件，连接器，外壳
加工方法：黑色粒子注射成型
供货地区：欧洲
中国代理：苏州希普能工程塑料

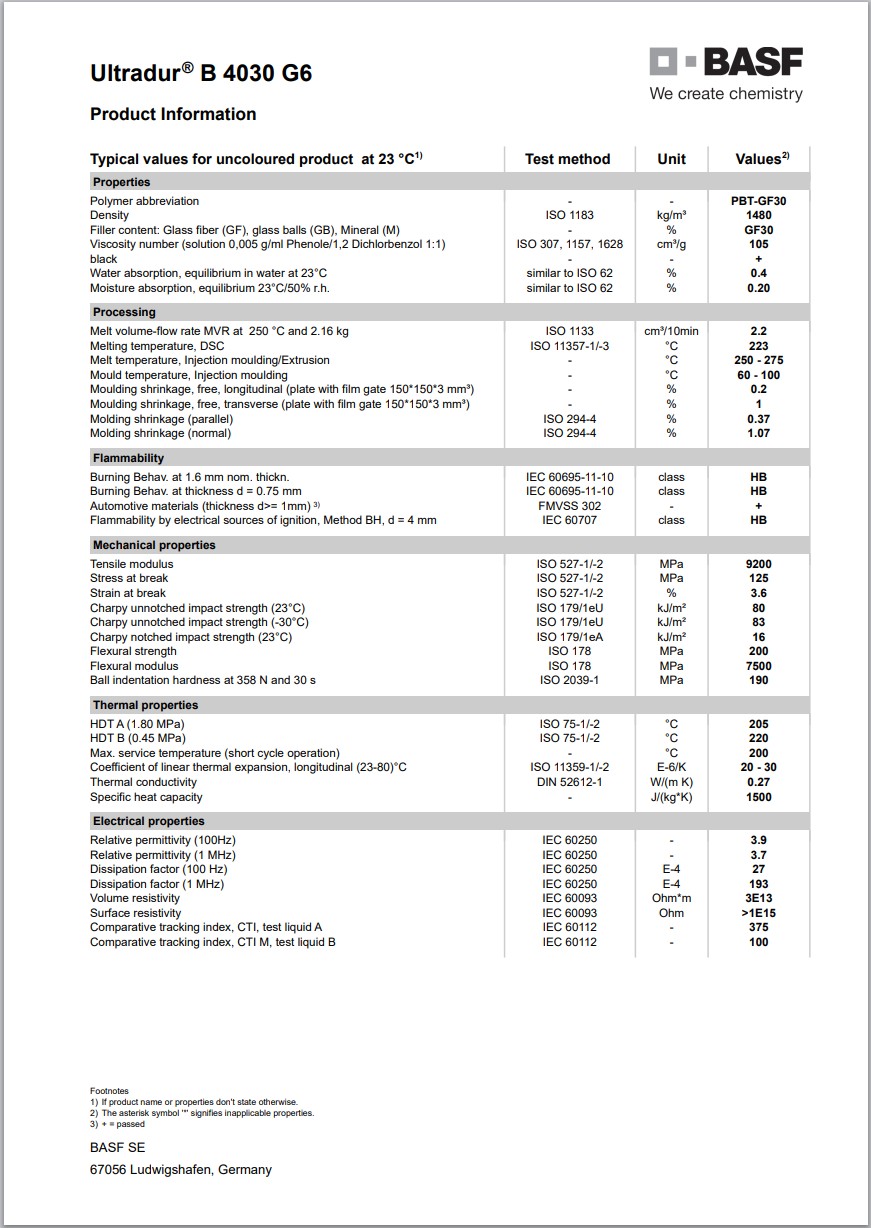

Ultradur® B 4030 G6 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.48 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70到0.80 | g/cm³ | |
| 熔融体积流量（MVR）(250℃/2.16kg) | 2.2 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 1.1 | % | |
| 流动 | 0.37 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数1 | 105 | cm³/g | ISO 307 |
| 模具收缩性2 | |||
| free,longitudinal | 0.20 | % | |
| free,transverse | 1.00 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 9200 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 125 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.6 | % | ISO 527-2 |
| 弯曲模量 | 7500 | MPa | ISO 178 |
| 弯曲应力 | 200 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 16 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 83 | kJ/m² | |
| 23℃ | 80 | kJ/m² | |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 球压硬度(H358/30) | 190 | MPa | ISO 2039-1 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23到80℃) | 2.0E-5到3.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 比热 | 1500 | J/kg/℃ | |
| 导热系数 | 0.27 | W/m/K | DIN 52612 |
| 最高使用温度-short cycle operation | 200 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | > 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | 3.0E+15 | ohms·cm | IEC 60093 |
| 相对电容率 | IEC 60250 | ||
| 100 Hz | 3.9 | ||
| 1 MHz | 3.7 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 2.7E-3 | ||
| 1 MHz | 0.019 | ||
| 漏电起痕指数 | IEC 60112 | ||
| 解决方案 A | 375 | V | |
| 解决方案 B | 100 | V | |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 电点火源可燃性测试-方法 BH（4.00 毫米）) | HB | IEC 60707 | |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到120 | ℃ | |
| 干燥时间 | 40 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 料斗温度 | 80 | ℃ | |
| 料筒后部温度 | 250 | ℃ | |
| 料筒中部温度 | 255 | ℃ | |
| 料筒前部温度 | 260 | ℃ | |
| 射嘴温度 | 260 | ℃ | |
| 加工（熔体）温度 | 250到275 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 2plate with film gate 150*150*3 mm³ |
|||
