Ultramid® C 218 V33 BLACK 21N
聚酰胺6（尼龙6）PA6-GF33
德国巴斯夫-BASF Corporation
产品说明:
Ultramid® C 218 V33 Black is a polyamide 6, reinforced with 33% of glass fiber, heat stabilized, for injection moulding. The product offers an excellent combination between thermal and mechanical properties.
增强材料：玻璃纤维33%增强
含添加剂：热稳定剂
材料特性：尺寸稳定性良好，良好的流动性，脱模性能良好
材料用途：大型家用电器和小型家用电器，电气/电子应用领域，工业应用，汽车领域的应用，通用，消费品应用领域
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® C 218 V33 BLACK 21N 巴斯夫中文加工参数表

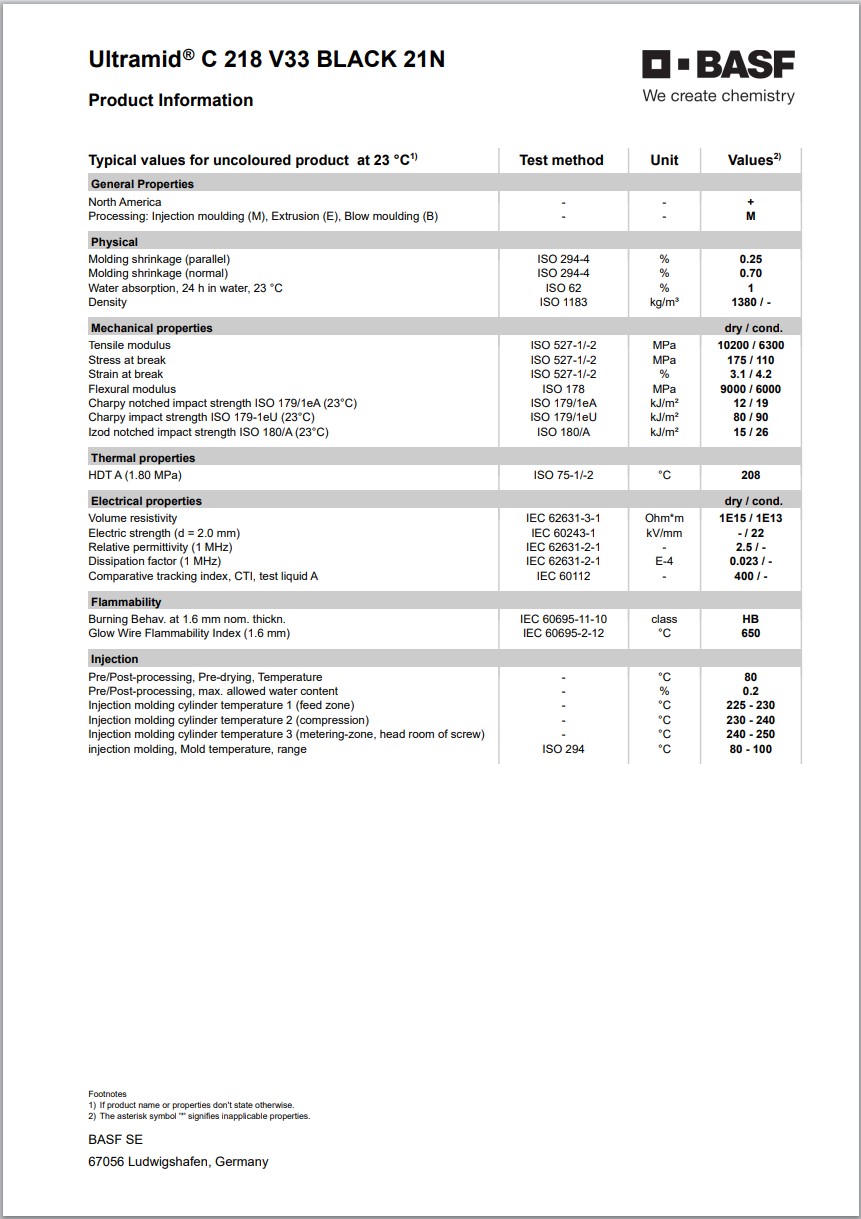

| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.38 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.70 | -- | % | |
| 流动 | 0.25 | -- | % | |
| 吸水率(24 hr,23℃) | 1.0 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 10200 | 6300 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 175 | 110 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.1 | 4.2 | % | ISO 527-2 |
| 弯曲模量 | 9000 | 6000 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 12 | 19 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 80 | 90 | kJ/m² | ISO 179/1eU |
| 悬壁梁缺口冲击强度(23℃) | 15 | 26 | kJ/m² | ISO 180/A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 208 | -- | ℃ | ISO 75-2/A |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | 1.0E+15 | 1.0E+13 | ohms·m | IEC 62631-3-1 |
| 介电强度(2.00mm) | -- | 22 | kV/mm | IEC 60243-1 |
| 相对电容率(1MHz) | 2.50 | -- | IEC 62631-2-1 | |
| 耗散因数(1MHz) | 0.023 | -- | IEC 62631-2-1 | |
| 漏电起痕指数(解决方案A) | 400 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 灼热丝易燃指数(1.6mm) | 650 | -- | ℃ | IEC 60695-2-12 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 料筒后部温度 | 225 到 230 | ℃ | ||
| 料筒中部温度 | 230 到 240 | ℃ | ||
| 料筒前部温度 | 240 到 250 | ℃ | ||
| 模具温度 | 80 到 100 | ℃ | ||

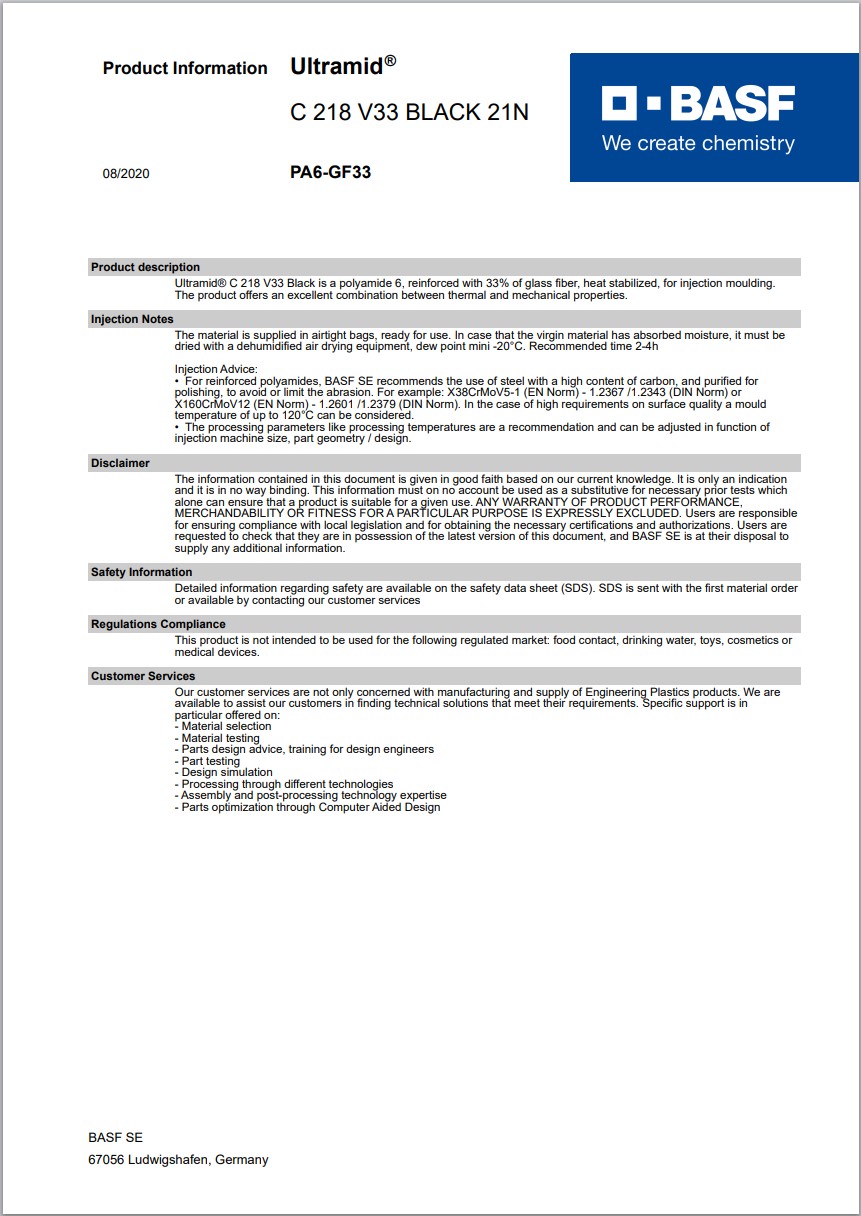

| 注射说明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides,BASF SE recommends the use of steel with a high content of carbon,and purified for polishing,to avoid or limit the abrasion.For example: X38CrMoV5-1 (EN Norm)-1.2367/1.2343 (DIN Norm) or X160CrMoV12 (EN Norm)-1.2601 1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size,part geometry/design. |
||||
