Ultramid® C 218 V30 BLACK 21N
聚酰胺6（尼龙6）PA6-GF30
德国巴斯夫-BASF Corporation
产品说明:
Ultramid® C 218 V30 Black 21N is a polyamide 6, reinforced with 30% of glass fiber, heat stabilized, for injection moulding. The product offers an excellent combination between thermal and mechanical properties.

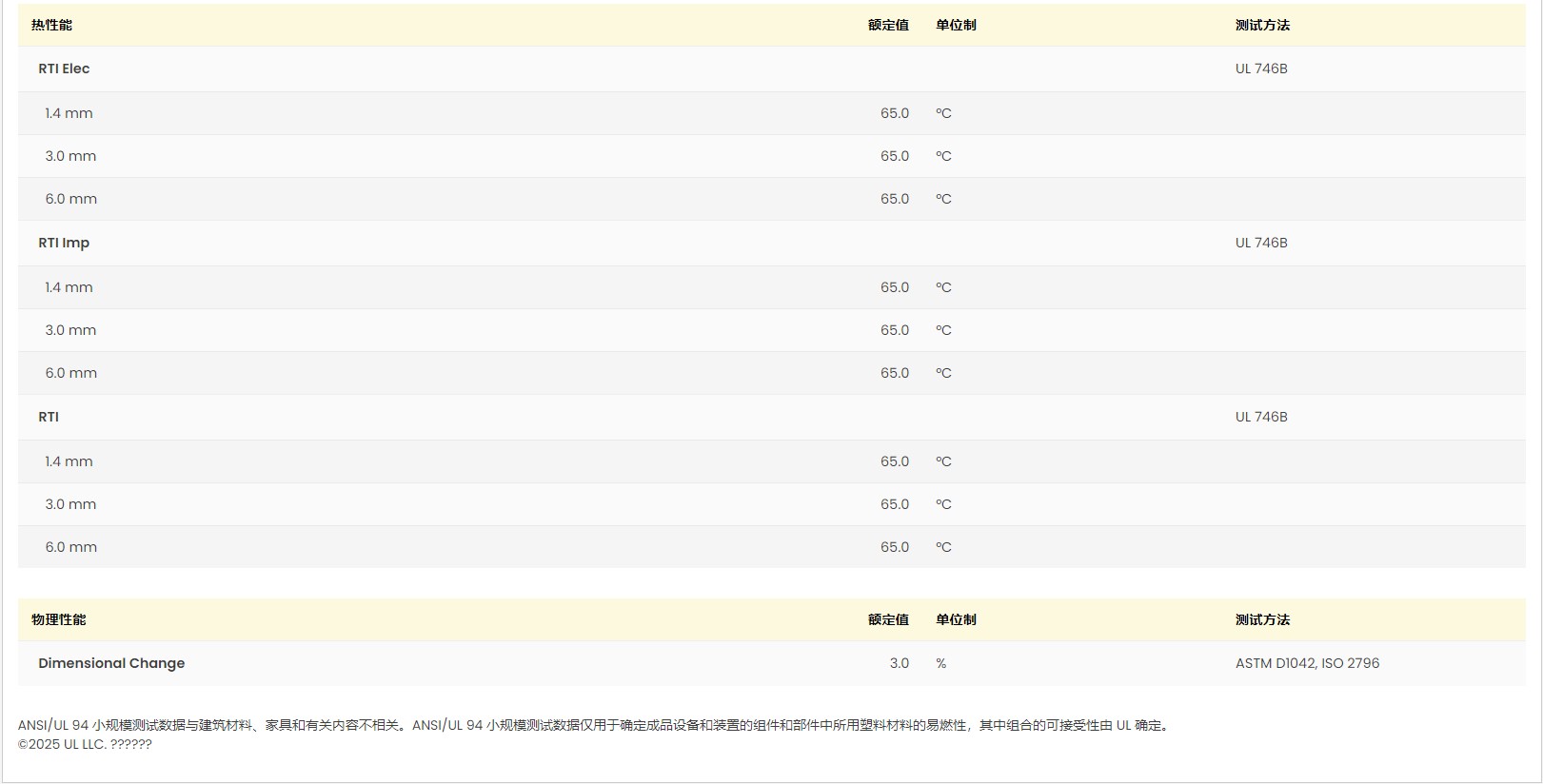

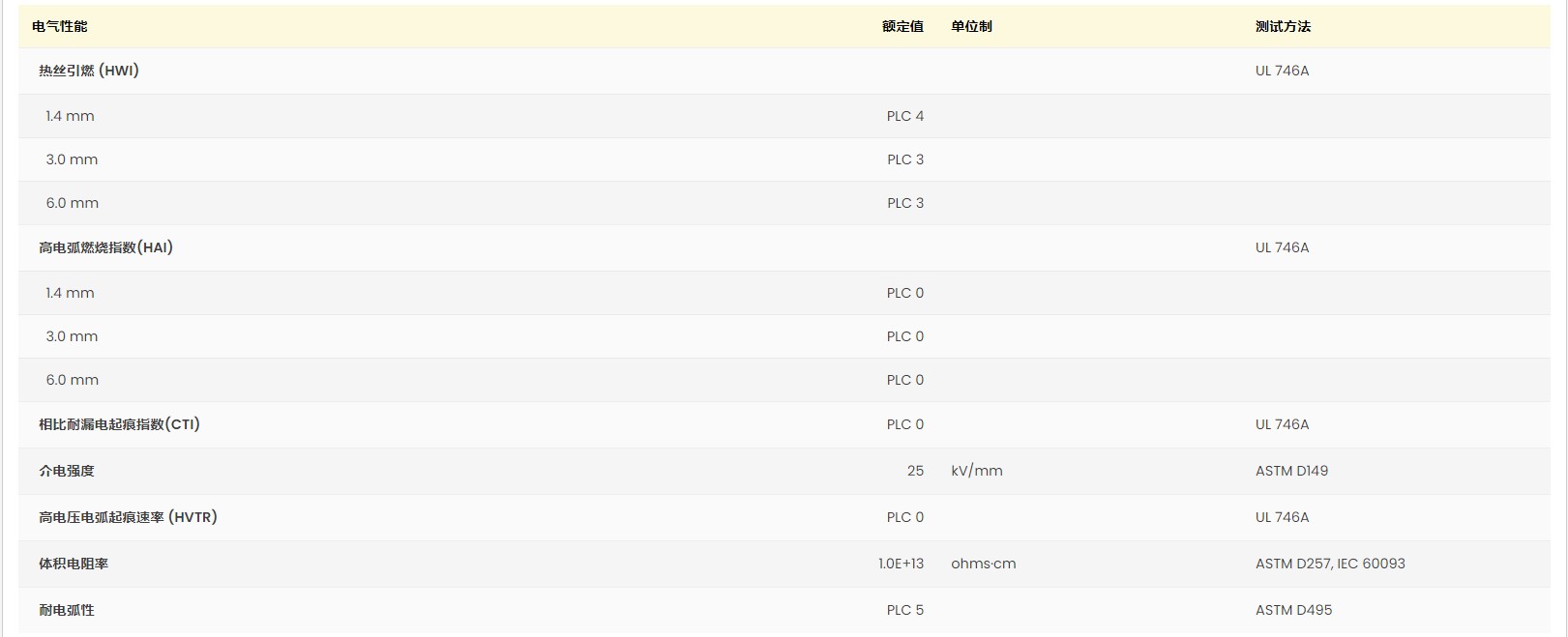

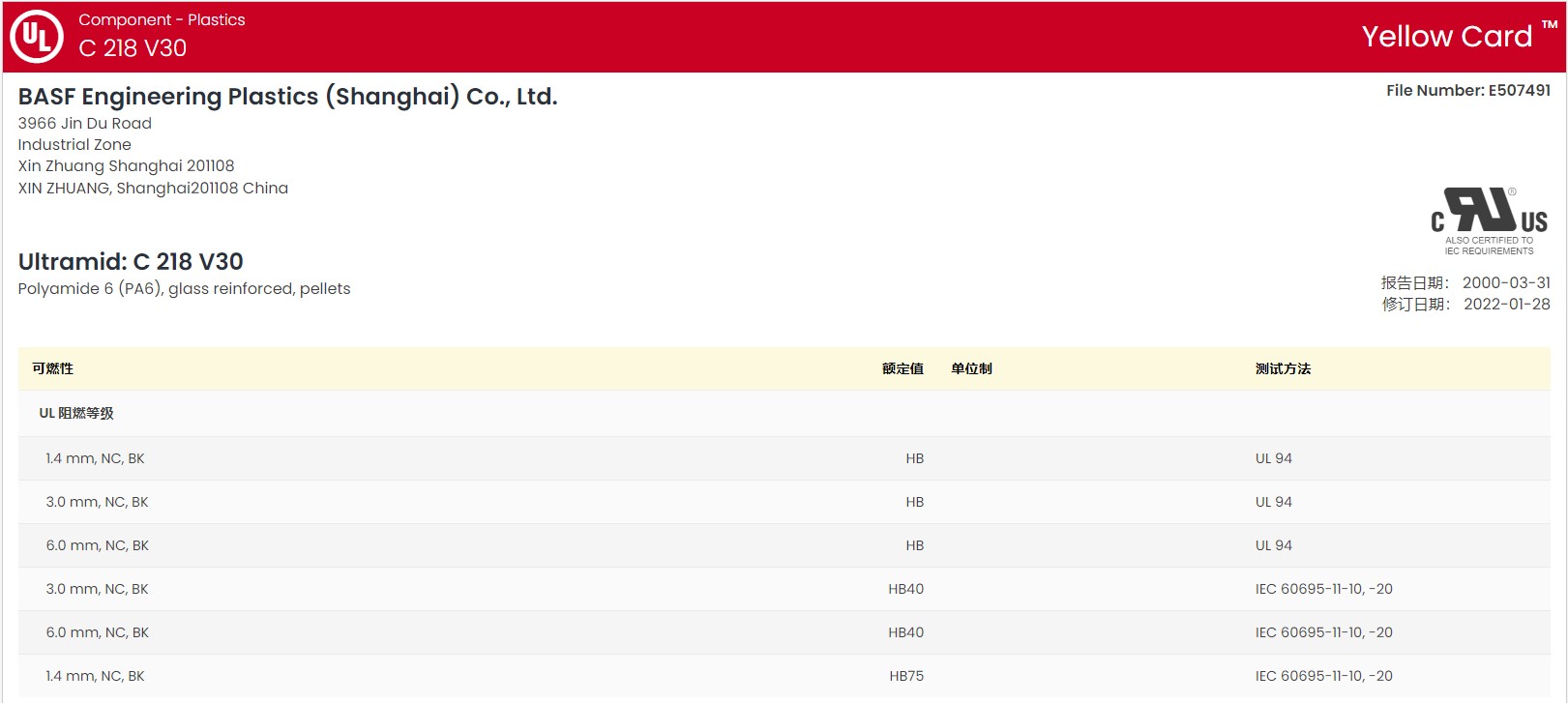

黄卡号码：E507491-104288150
增强材料：玻璃纤维30%增强
含添加剂：热稳定剂
材料特性：尺寸稳定性良好，良好的流动性，脱模性能良好，Heat Stabilized - Inorganic
材料用途：电气/电子应用领域，连接器，汽车领域的应用
加工方法：黑色和自然色粒子注射成型
供货地区：北美洲，非洲和中东，拉丁美洲，亚太地区
中国代理：苏州希普能工程塑料
Ultramid® C 218 V30 BLACK 21N 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.36 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.75 | -- | % | |
| 流动 | 0.30 | -- | % | |
| 吸水率 | ISO 62 | |||
| 24 hr,23℃ | 1.1 | -- | % | |
| 平衡,23℃,50% RH | 2.2 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 10000 | 6000 | MPa | ISO 527-1 |
| 抗张强度 | ||||
| 断裂 | 170 | -- | MPa | ASTM D638 |
| 断裂 | 180 | 115 | MPa | ISO 527-2 |
| 伸长率 | ||||
| 断裂 | 3.5 | -- | % | ASTM D638 |
| 断裂 | 3.2 | 6.5 | % | ISO 527-2 |
| 弯曲模量 | ||||
| -- | 8900 | -- | MPa | ASTM D790 |
| -- | 8500 | 5100 | MPa | ISO 178 |
| 弯曲强度 | ||||
| -- | 255 | -- | MPa | ASTM D790 |
| -- | 250 | 160 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 8.0 | -- | kJ/m² | |
| 23℃ | 10 | 18 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 60 | -- | kJ/m² | |
| 23℃ | 75 | 90 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ||||
| 23℃ | 130 | -- | J/m | ASTM D256 |
| -30℃ | 8.5 | -- | kJ/m² | ISO 180/A |
| 23℃ | 11 | 19 | kJ/m² | ISO 180/A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 218 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 208 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 222 | -- | ℃ | ISO 11357-3 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+12 | ohms | IEC 62631-3-2 |
| 体积电阻率 | 1.0E+15 | 1.0E+13 | ohms·m | IEC 62631-3-1 |
| 介电强度(2.00mm) | -- | 22 | kV/mm | IEC 60243-1 |
| 相对电容率(1MHz) | 2.50 | -- | IEC 62631-2-1 | |
| 耗散因数(1MHz) | 0.023 | -- | IEC 62631-2-1 | |
| 漏电起痕指数(解决方案A) | 400 | 400 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(0.40mm) | HB | -- | IEC 60695-11-10,-20 | |
| 灼热丝易燃指数(1.6mm) | 650 | -- | ℃ | IEC 60695-2-12 |
| 极限氧指数 | 23 | -- | % | ISO 4589-2 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 料筒后部温度 | 230 到 235 | ℃ | ||
| 料筒中部温度 | 235 到 240 | ℃ | ||
| 料筒前部温度 | 240 到 250 | ℃ | ||
| 模具温度 | 60 到 90 | ℃ | ||
| 注射说明 The material is supplied in airtight bags,ready for use. In case that the virgin material has absorbed moisture,it must be dried with a dehumidified air drying equipment,dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides,BASF SE recommends the use of steel with a high content of carbon,and purified for polishing,to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm)-1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm)-1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size,part geometry/design |
||||
