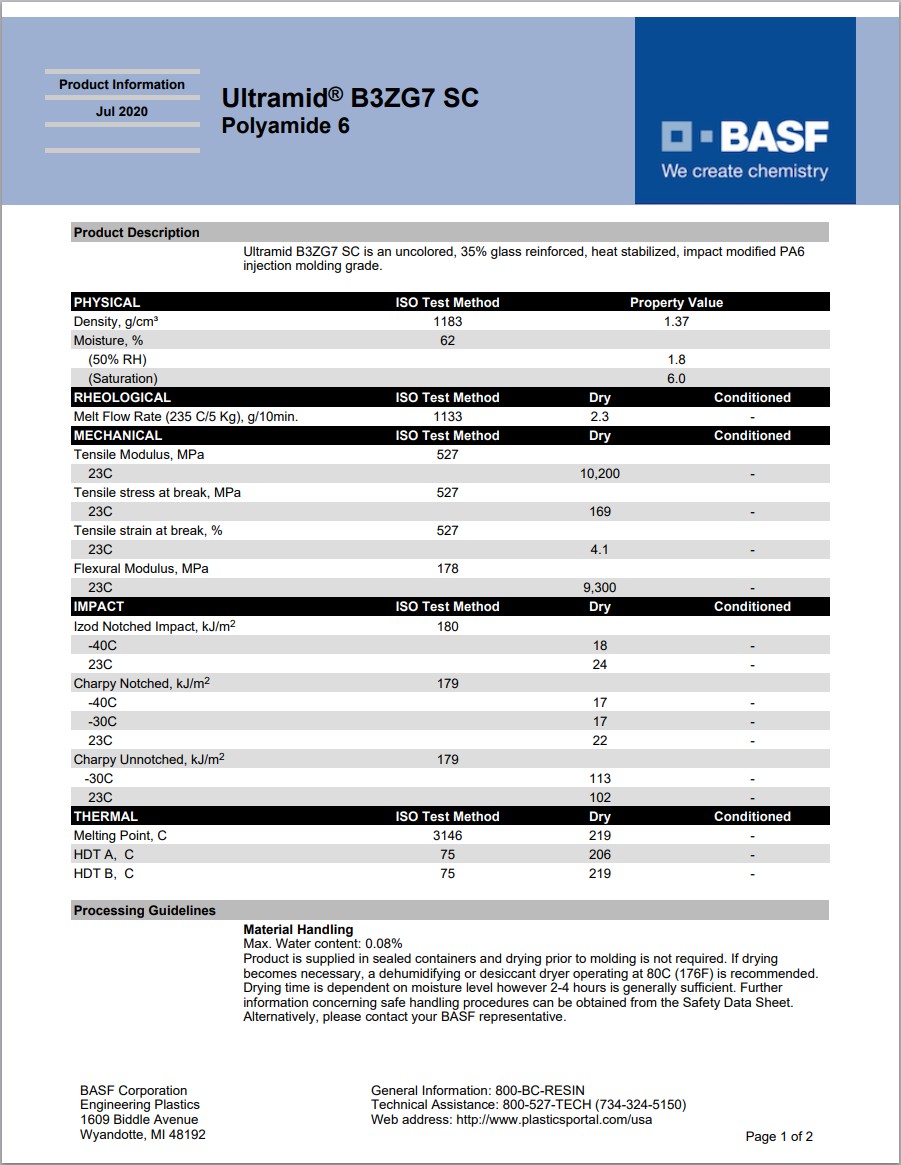

Ultramid® B3ZG7 SC
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3ZG7 SC is an uncolored, 35% glass reinforced, heat stabilized, impact modified PA6 injection molding grade.
增强材料：玻璃纤维35%增强
含添加剂：增韧剂、热稳定剂
材料特性：抗冲击、热稳定
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3ZG7 SC 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.37 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(235℃/5.0 kg) | 2.3 | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 6.0 | % | |
| 平衡,23℃,50% RH | 1.8 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 10200 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 169 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 4.1 | % | ISO 527-2 |
| 弯曲模量(23℃) | 9300 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -40℃ | 17 | kJ/m² | |
| -30℃ | 17 | kJ/m² | |
| 23℃ | 22 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 110 | kJ/m² | |
| 23℃ | 100 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 18 | kJ/m² | |
| 23℃ | 24 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 219 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 206 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 219 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.080 | % | |
| 料筒后部温度 | 245 到 275 | ℃ | |
| 料筒中部温度 | 260 到 285 | ℃ | |
| 料筒前部温度 | 270 到 295 | ℃ | |
| 射嘴温度 | 270 到 295 | ℃ | |
| 加工（熔体）温度 | 270 到 295 | ℃ | |
| 模具温度 | 80 到 95 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
