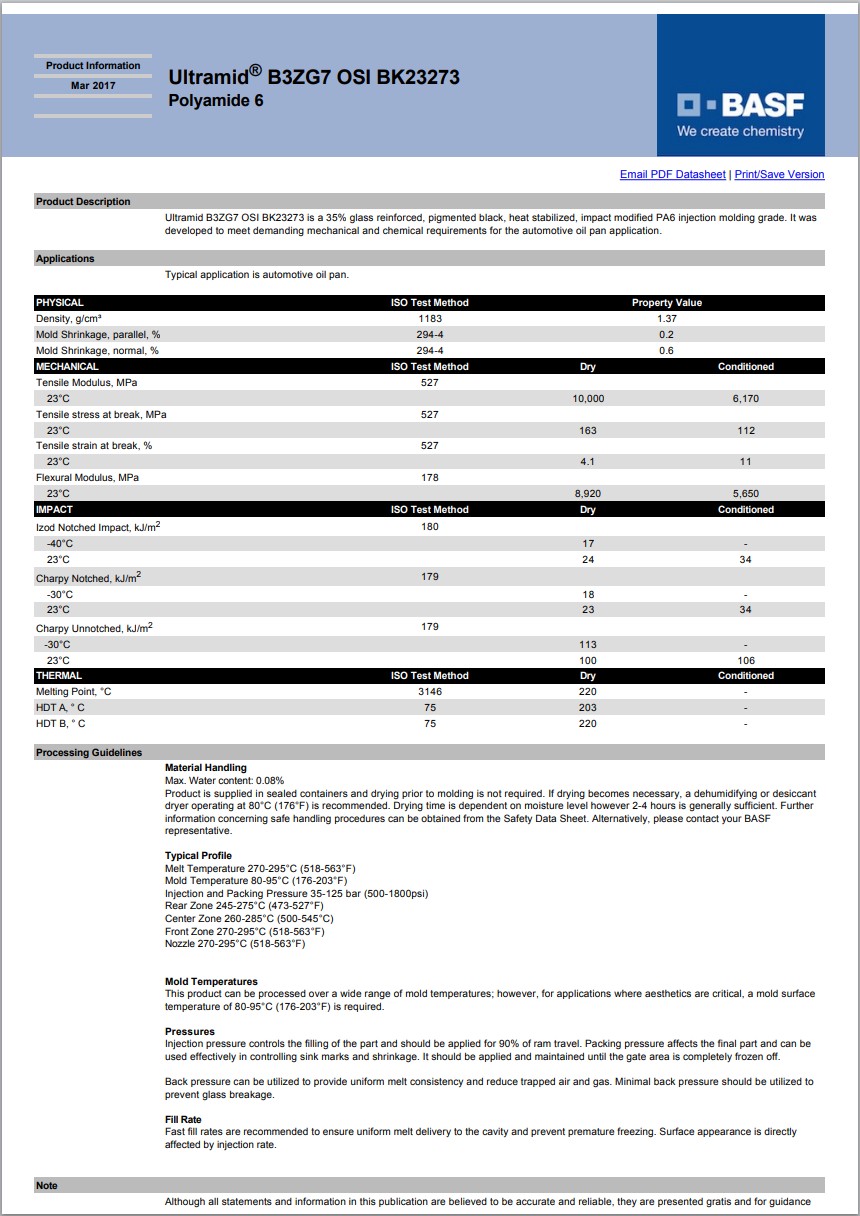

Ultramid® B3ZG7 OSI BK23273
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3ZG7 OSI BK23273 is a 35% glass reinforced, pigmented black, heat stabilized, impact modified PA6 injection molding grade. It was developed to meet demanding mechanical and chemical requirements for the automotive oil pan application.
Applications
Typical application is automotive oil pan.
增强材料：玻璃纤维35%增强
含添加剂：增韧剂、热稳定剂
材料特性：抗冲击、热稳定
材料用途：汽车油底壳
加工方法：黑色粒子注射成型
供货地区：北美洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® B3ZG7 OSI BK23273 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.36 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.60 | -- | % | |
| 流动 | 0.20 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 10000 | 6170 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 163 | 112 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 4.1 | 11 | % | ISO 527-2 |
| 弯曲模量(23℃) | 8920 | 5650 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 18 | -- | kJ/m² | |
| 23℃ | 23 | 34 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 110 | -- | kJ/m² | |
| 23℃ | 100 | 110 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | |||
| -40℃ | 17 | -- | kJ/m² | |
| 23℃ | 24 | 34 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 203 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.080 | % | ||
| 料筒后部温度 | 245 到 275 | ℃ | ||
| 料筒中部温度 | 260 到 285 | ℃ | ||
| 料筒前部温度 | 270 到 295 | ℃ | ||
| 射嘴温度 | 270 到 295 | ℃ | ||
| 加工（熔体）温度 | 270 到 295 | ℃ | ||
| 模具温度 | 80 到 95 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
