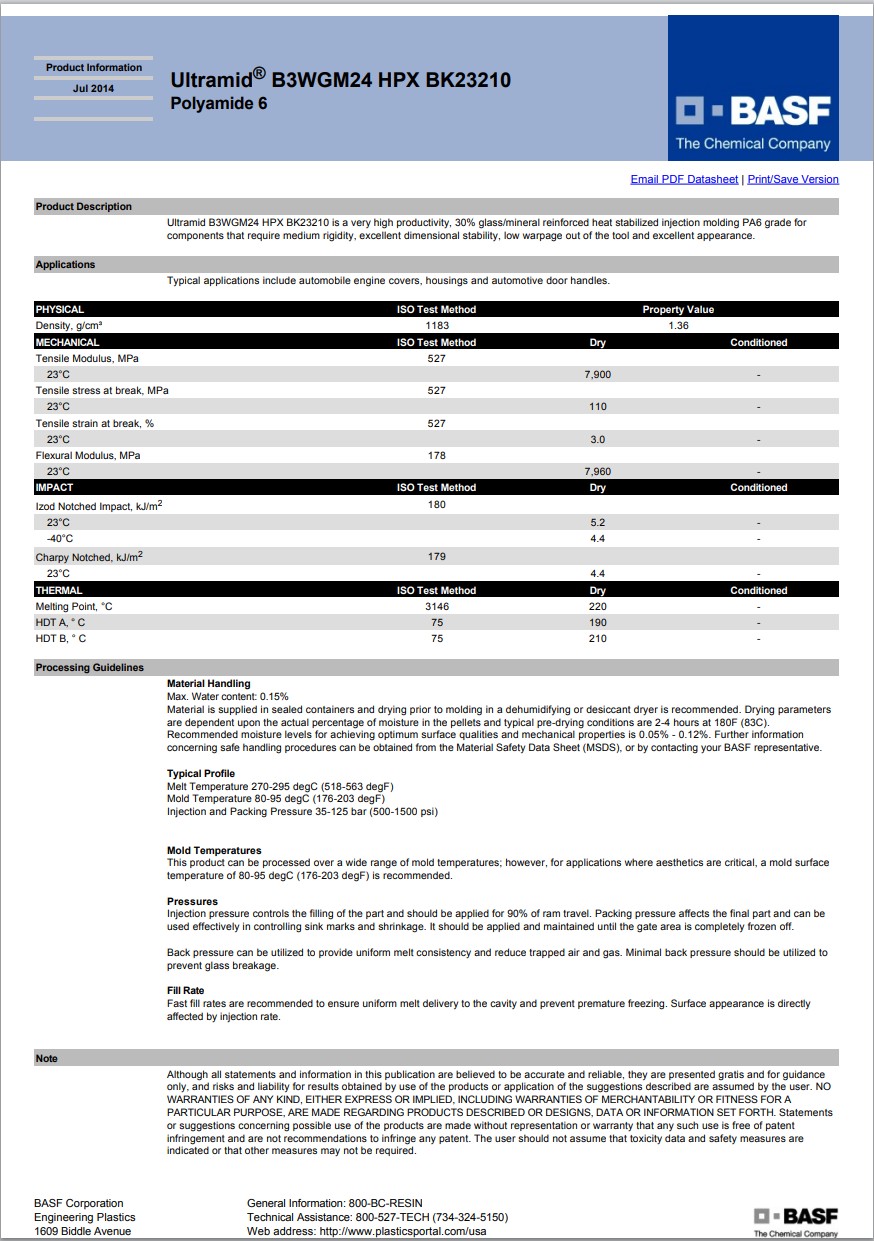

Ultramid® B3WGM24 HPX BK23210
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3WGM24 HPX BK23210 is a very high productivity, 30% glass/mineral reinforced heat stabilized injection molding PA6 grade for components that require medium rigidity, excellent dimensional stability, low warpage out of the tool and excellent appearance.
Applications
Typical applications include automobile engine covers, housings and automotive door handles.
增强材料：玻璃纤维10%增强、矿物20%填充
含添加剂：热稳定剂
材料特性：低翘曲、耐油、热稳定、外观良好、中等硬度、High Dimensional Stability
材料用途：汽车的发动机罩下的零件、汽车领域的应用、外壳
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3WGM24 HPX BK23210巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.36 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 7900 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 110 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.0 | % | ISO 527-2 |
| 弯曲模量(23℃) | 7960 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 4.4 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 4.4 | kJ/m² | |
| 23℃ | 5.2 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 210 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 190 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 220 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 83 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 270 到 295 | ℃ | |
| 模具温度 | 80 到 95 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
