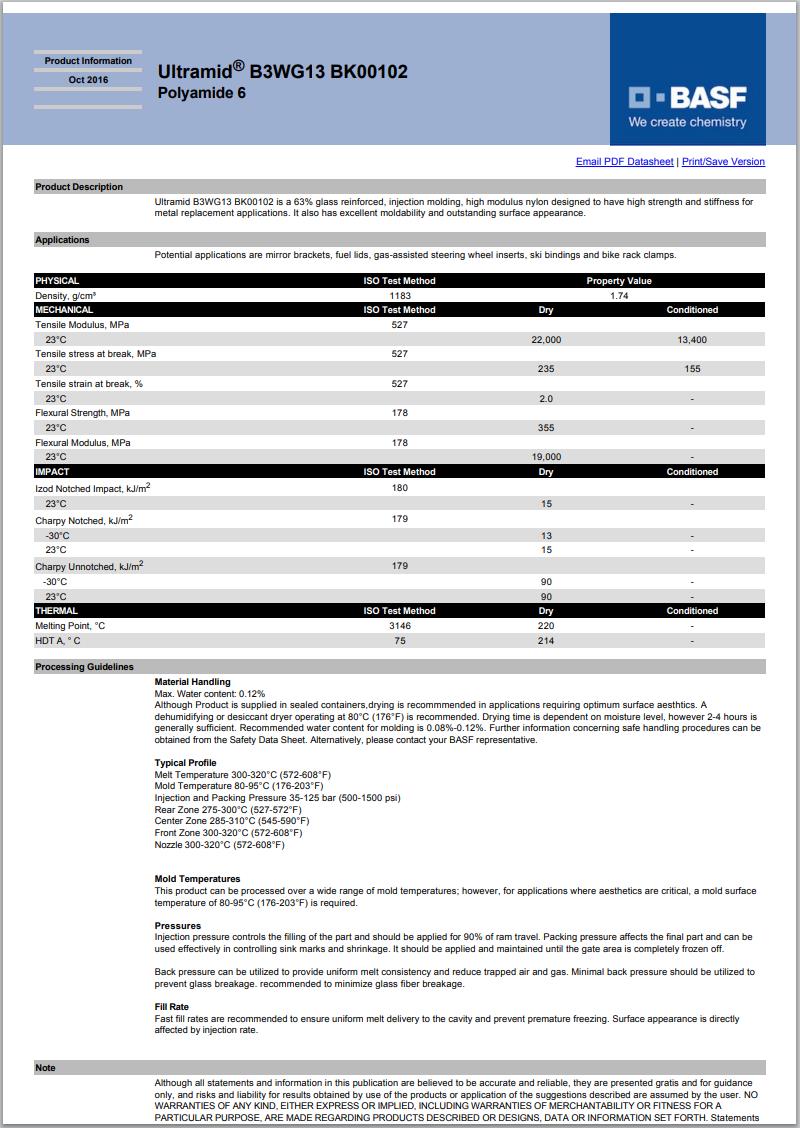

Ultramid® B3WG13 BK00102
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3WG13 BK00102 is a 63% glass reinforced, injection molding, high modulus nylon designed to have high strength and stiffness for metal replacement applications. It also has excellent moldability and outstanding surface appearance.
Potential applications are mirror brackets, fuel lids, gas-assisted steering wheel inserts, ski bindings and bike rack clamps.
增强材料：玻璃纤维63%增强
材料特性：高刚性、高强度、良好的成型性能、耐油、外观良好
材料用途：金属取代、汽车领域的应用、体育用品
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3WG13 BK00102 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度/比重 | 1.74 | -- | g/cm³ | ASTM D792, ISO 1183 |
| 收缩率 - 流动 (3.18 mm) | 0.20 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 (23℃) | 22000 | 13400 | MPa | ISO 527-1 |
| 抗张强度 | ||||
| 断裂,23℃ | 207 | -- | MPa | ASTM D638 |
| 断裂,23℃ | 235 | 155 | MPa | ISO 527-2 |
| 伸长率 | ||||
| 断裂,23℃ | 3.0 | -- | % | ASTM D638 |
| 断裂,23℃ | 2.0 | -- | % | ISO 527-2 |
| 弯曲模量 | ||||
| 23℃ | 17300 | -- | MPa | ASTM D790 |
| 23℃ | 19000 | -- | MPa | ISO 178 |
| 弯曲强度 | ||||
| 23℃ | 378 | -- | MPa | ASTM D790 |
| 23℃ | 355 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 13 | -- | kJ/m² | |
| 23℃ | 15 | -- | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 90 | -- | kJ/m² | |
| 23℃ | 90 | -- | kJ/m² | |
| 悬壁梁缺口冲击强度 | ||||
| 23℃ | 160 | -- | J/m | ASTM D256 |
| 23℃ | 15 | -- | kJ/m² | ISO 180 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 1.8 MPa,未退火 | 213 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 214 | -- | ℃ | ISO 75-2/A |
| 熔融峰值温度 | 220 | -- | ℃ | ASTM D3418, ISO 3146 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.12 | % | ||
| 料筒后部温度 | 275 到 300 | ℃ | ||
| 料筒中部温度 | 285 到 310 | ℃ | ||
| 料筒前部温度 | 300 到 320 | ℃ | ||
| 射嘴温度 | 300 到 320 | ℃ | ||
| 加工（熔体）温度 | 300 到 320 | ℃ | ||
| 模具温度 | 80 到 95 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
