Ultramid® B3UM4
聚酰胺6（尼龙6）PA6-M20 FR
德国巴斯夫-BASF Corporation
产品说明:
Mineral reinforced, halogen- and phosphorus free flame retardant injection moulding grade.

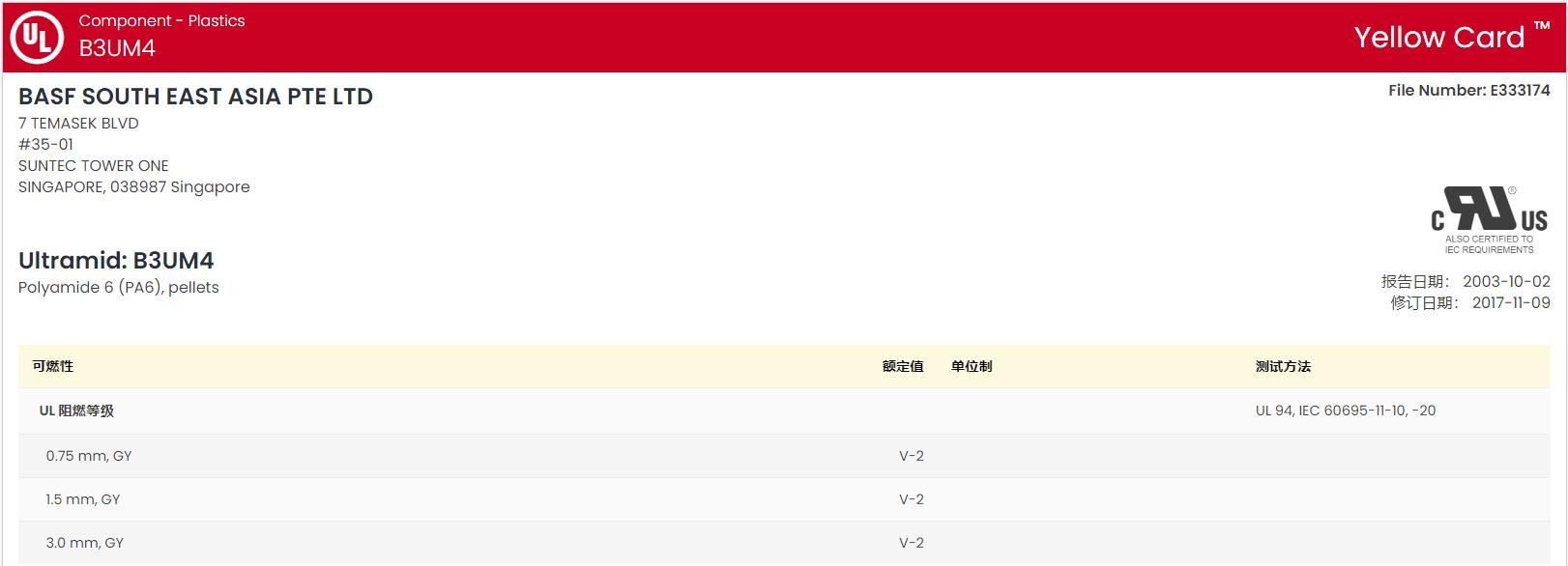

黄卡号码：E333174-103505187
增强材料：矿物20%填充
含添加剂：阻燃剂
材料特性：磷含量低（到无）、耐油、阻燃、Low Halogen Content
加工方法：粒子注射成型
供货地区：亚太地区
中国代理：苏州希普能工程塑料
Ultramid® B3UM4 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.35 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 90 | -- | cm³/10min | ISO 1133 |
| 吸水率(平衡,23℃,50% RH) | 2.0 到 2.4 | -- | % | ISO 62 |
| 模具收缩性-Test box(1.50 mm) | 0.60 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 5300 | 1800 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 70.0 | 30.0 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.0 | 50 | % | ISO 527-2 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁无缺口冲击强度 | 40 | 200 | kJ/m² | ISO 179/1eU |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 110 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 220 | -- | ℃ | ISO 3146 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 漏电起痕指数(解决方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级(>0.75 mm) | V-2 | -- | UL 94 | |
| 灼热丝易燃指数(1.5mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 极限氧指数 | 32 | -- | % | ISO 4589-2 |
| Fire Performance-UL94+HAI+HWI1 | > 3.00 | -- | mm | UL 746C |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Hot Wire Test(3.0 µm) | 1.00 | -- | ASTM D3874 | |

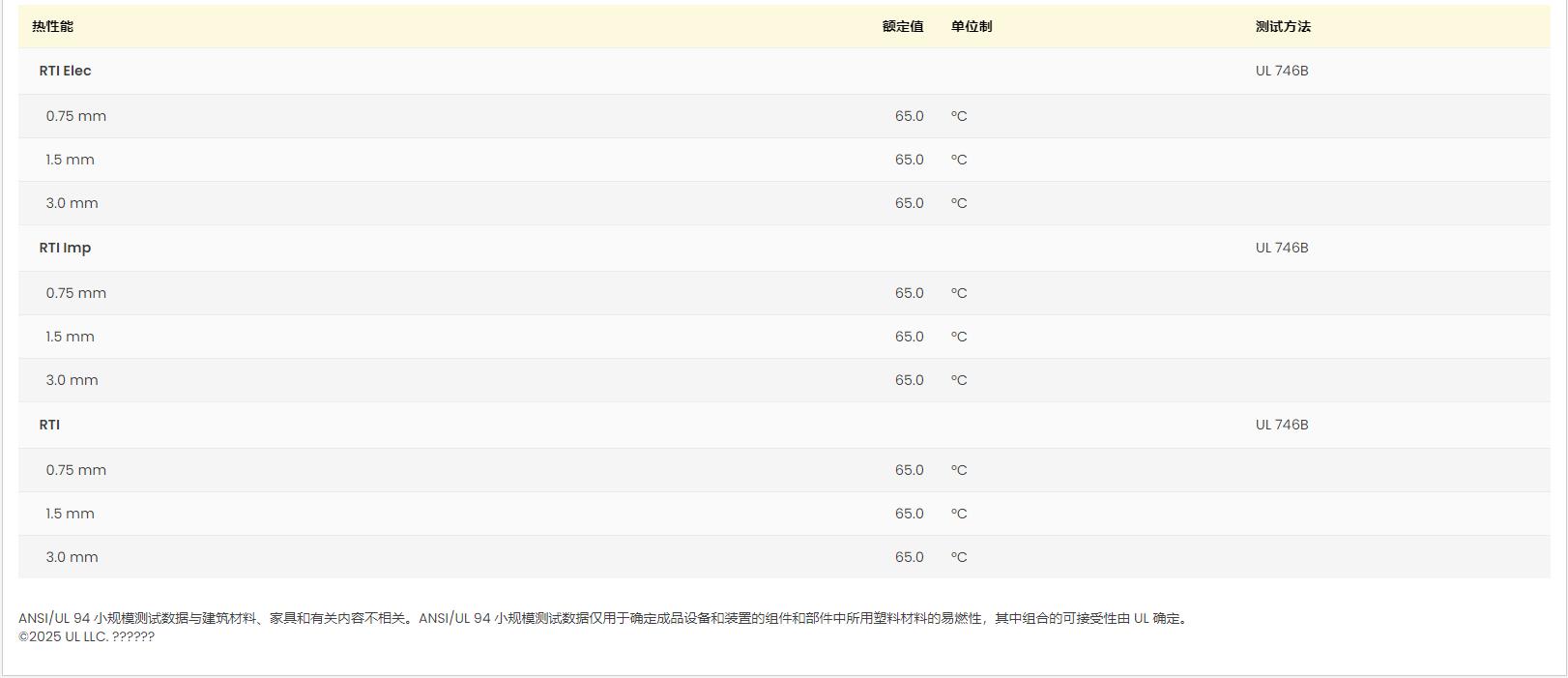

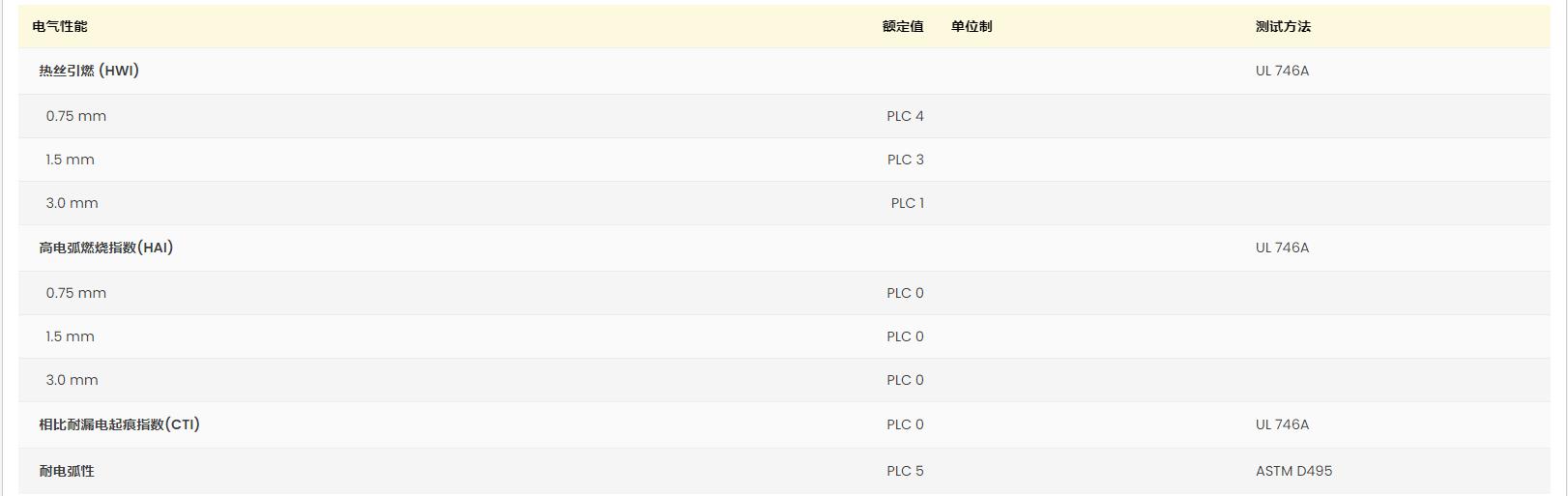

| 备注 1For Electrical Insulation/Barrier with close proximity (< 0,8 mm) to uninsulated live parts according to UL 746C |
||||
