Ultradur® B 4330 G3 HR
聚丁烯对苯二甲酸酯(PBT)PBT-I-GF15
德国巴斯夫-BASF Corporation
产品说明:
Injection-moulding grade containing 15% glass-fibres, for rigid, tough and dimensionally stable technical parts, used in applications with highest demands on hydrolysis resistance such as automotive connectors and housings for electronic units under the hood.
The black colored product Ultradur® B4330 G3 HR BK15045 has a LS coloration (Laser Sensitive) and can be marked with Nd:YAG lasers.
增强材料：玻璃纤维15%增强
材料特性：尺寸稳定性良好，耐水解，韧性良好，Good Rigidity
材料用途：电器外壳，连接器，汽车的发动机罩下的零件，汽车领域的应用
加工方法：黑色和自然色粒子注射成型
供货地区：欧洲
中国代理：苏州希普能工程塑料

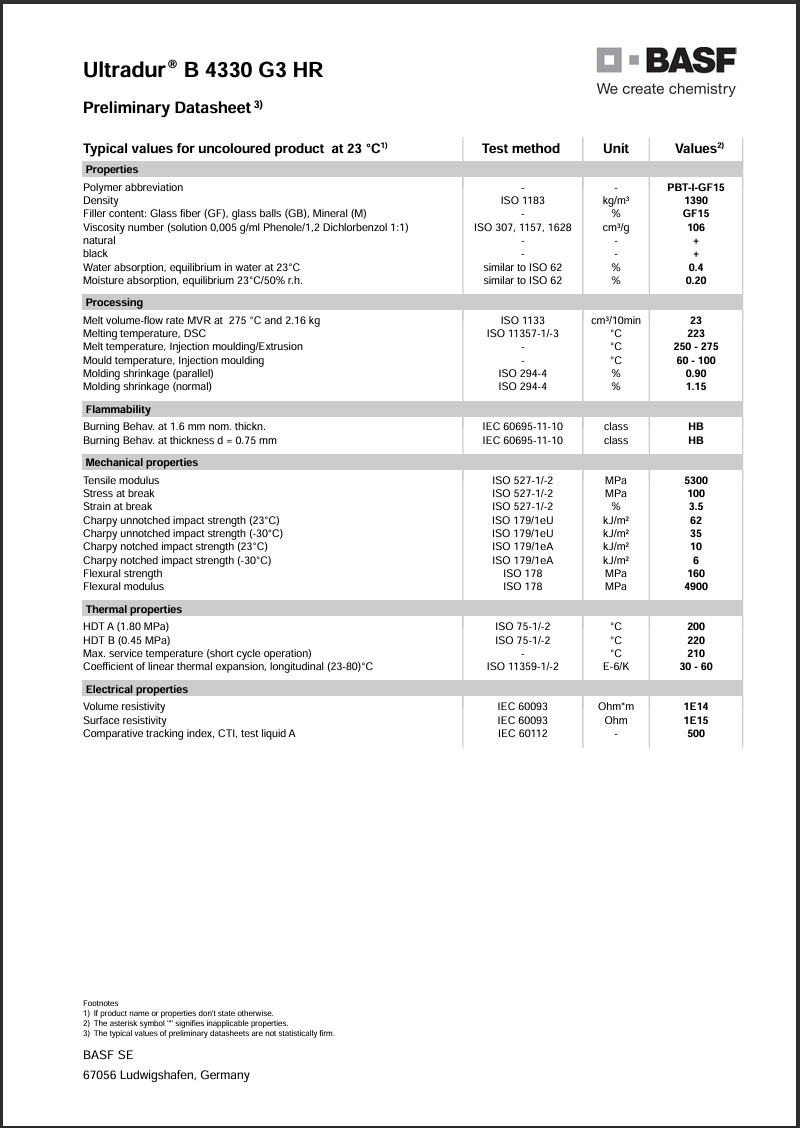

Ultradur® B 4330 G3 HR巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.39 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/2.16kg) | 23 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 1.2 | % | |
| 流动 | 0.90 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数1 | 106 | cm³/g | ISO 307 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 5300 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 100 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.5 | % | ISO 527-2 |
| 弯曲模量 | 4900 | MPa | ISO 178 |
| 弯曲应力 | 160 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | ||
| -30℃ | 6.0 | kJ/m² | |
| 23℃ | 10 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | ||
| -30℃ | 35 | kJ/m² | |
| 23℃ | 62 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 200 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23 到 80℃) | 3.0E-5 到 6.0E-5 | cm/cm/℃ | ISO 11359-2 |
| 最高使用温度-short cycle operation | 210 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | ohms·cm | IEC 60093 |
| 漏电起痕指数(解决方案A) | 500 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.6 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 加工（熔体）温度 | 250 到 275 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
