Ultradur® B 4300 G4
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4300 G4 is an easy flowing injection molding PBT with 20% glass fiber reinforcement for rigid, tough, and dimensionally stable parts.
Applications
Typical applications include car door handles, housings for small electric motors, headlight retainers and drum controllers.

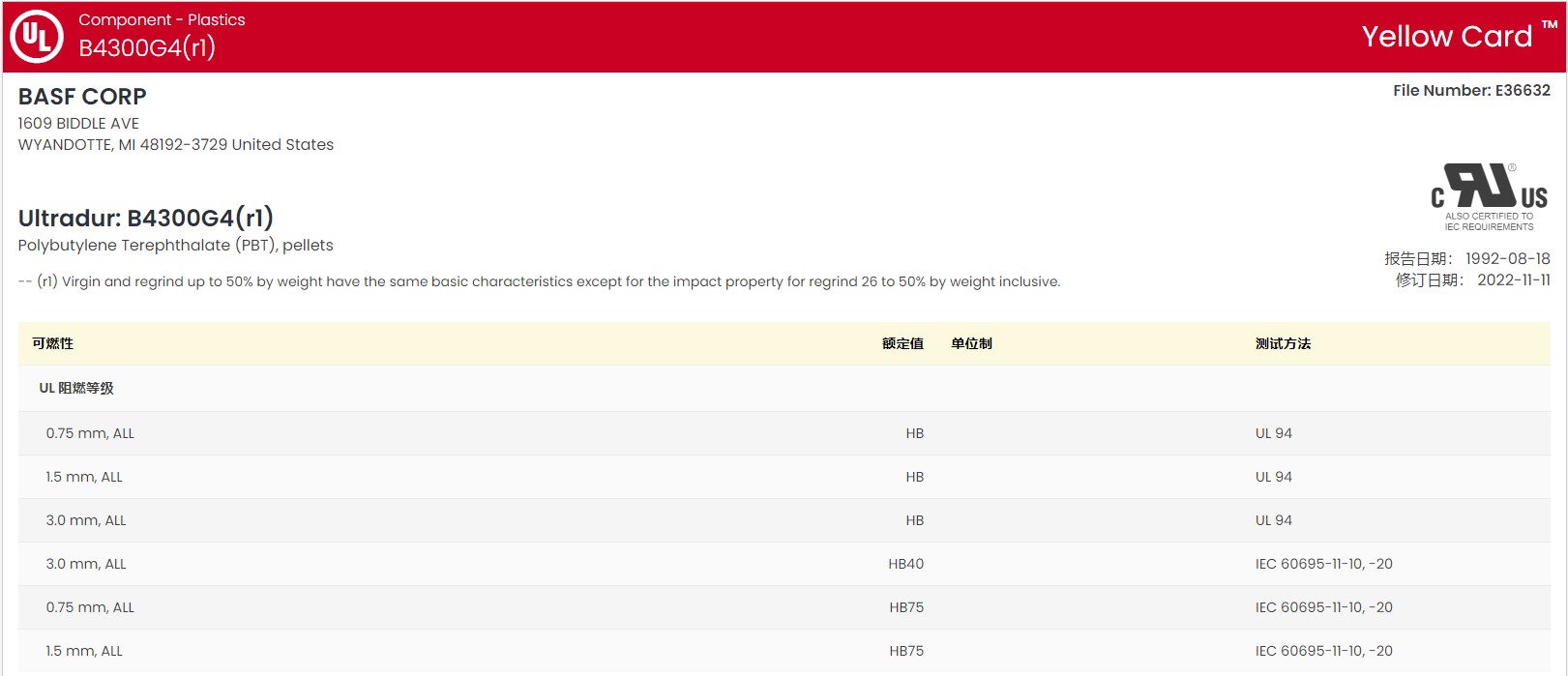

黄卡号码：E36632-101287333，E41871-233777
增强材料：玻璃纤维20%增强
材料特性：尺寸稳定性良好，良好的流动性，韧性良好，Good Rigidity
材料用途：把手，汽车领域的应用，电机外壳
加工方法：粒子注射成型
供货地区：北美洲，欧洲，亚太地区
中国代理：苏州希普能工程塑料
Ultradur® B 4300 G4巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度/比重 | 1.45 | g/cm³ | ASTM D792,ISO 1183 |
| 熔融体积流量（MVR）(250℃/2.16kg) | 14 | cm³/10min | ISO 1133 |
| 收缩率 | |||
| 流动:3.18 mm | 0.40 | % | |
| 垂直 | 1.2 | % | ISO 294-4 |
| 流动 | 0.43 | % | ISO 294-4 |
| 吸水率 | |||
| 饱和 | 0.40 | % | ASTM D570 |
| 饱和,23℃ | 0.40 | % | ISO 62 |
| 平衡,50% RH | 0.20 | % | ASTM D570 |
| 平衡,23℃,50% RH | 0.20 | % | ISO 62 |
| Viscosity Number (Reduced Viscosity) | 109.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 7100 | MPa | ISO 527-1 |
| 抗张强度 | |||
| 断裂,23℃ | 120 | MPa | ASTM D638,ISO 527-2 |
| 断裂,-40℃ | 173 | MPa | ISO 527-2 |
| 伸长率 | |||
| 断裂,23℃ | 3.0 | % | ASTM D638,ISO 527-2 |
| 断裂,-40℃ | 2.9 | % | ISO 527-2 |
| 弯曲模量 | |||
| 23℃ | 6140 | MPa | ASTM D790 |
| 23℃ | 6300 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 8.0 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 54 | kJ/m² | |
| 23℃ | 58 | kJ/m² | |
| 悬壁梁缺口冲击强度(23℃) | 64 | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值温度 | 223 | ℃ | ASTM D3418,ISO 3146 |
| 线形热膨胀系数-流动 | 3.5E-5 | cm/cm/℃ | |

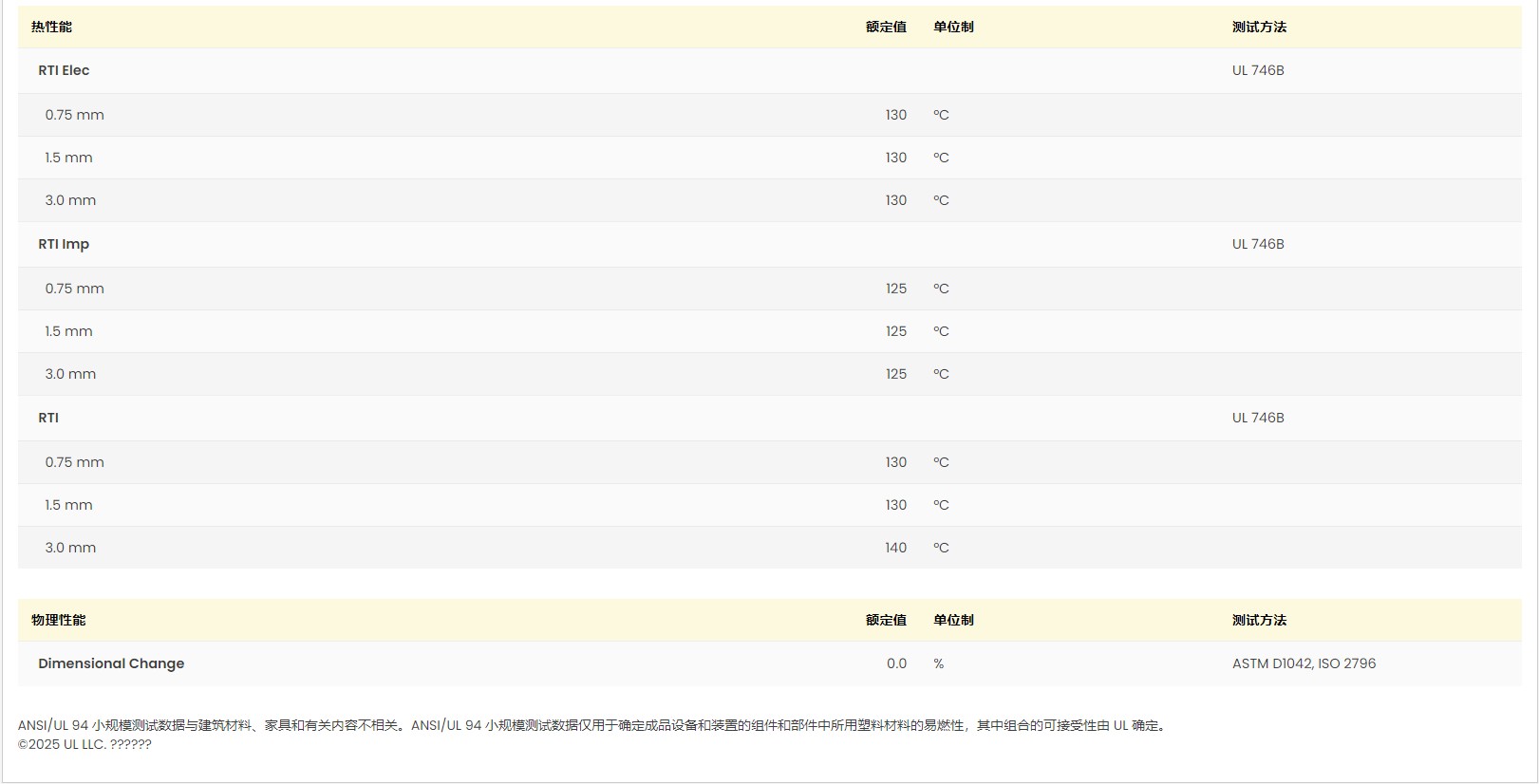

| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 125 | ℃ | |
| 1.5 mm | 125 | ℃ | |
| 3.0 mm | 125 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 140 | ℃ | |

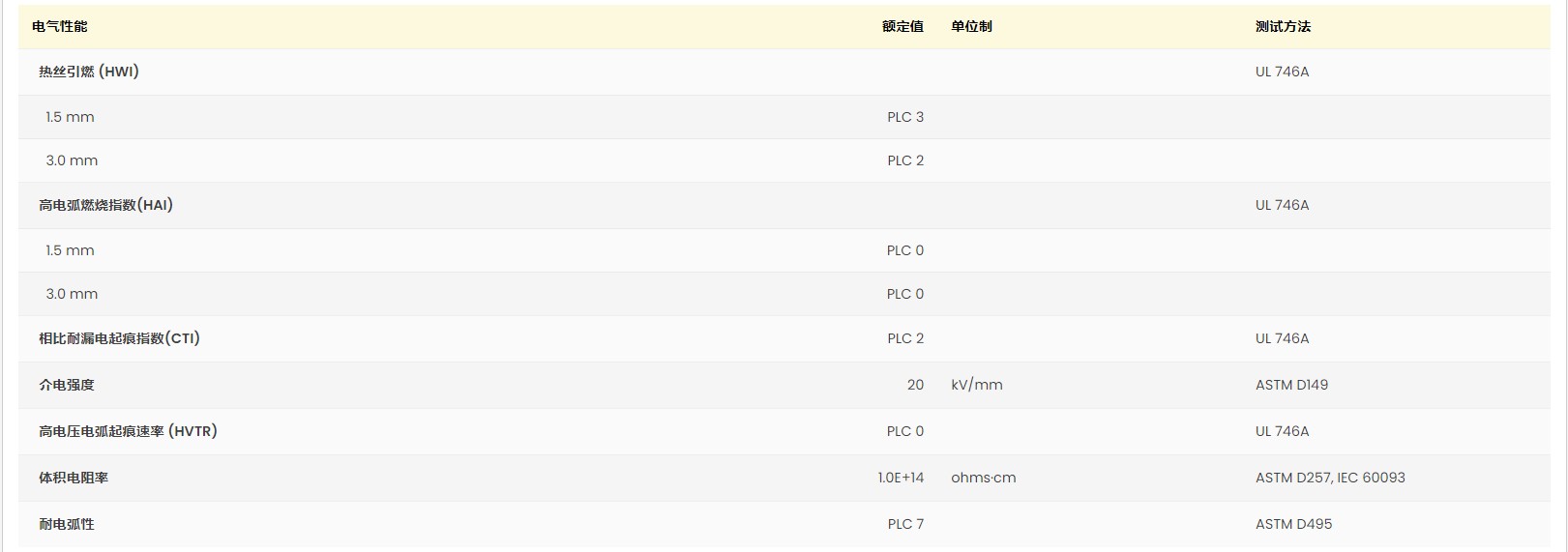

| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | |||
| 1.50 mm | 1.0E+13 | ohms | ASTM D257 |
| -- | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | |||
| 1.50 mm | > 1.0E+15 | ohms·cm | ASTM D257 |
| -- | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电常数 | IEC 60250 | ||
| 100 Hz | 3.70 | ||
| 1 MHz | 3.70 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 1.2E-3 | ||
| 1 MHz | 0.015 | ||
| 漏电起痕指数 | 300 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 1.5 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100 到 120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250 到 270 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
