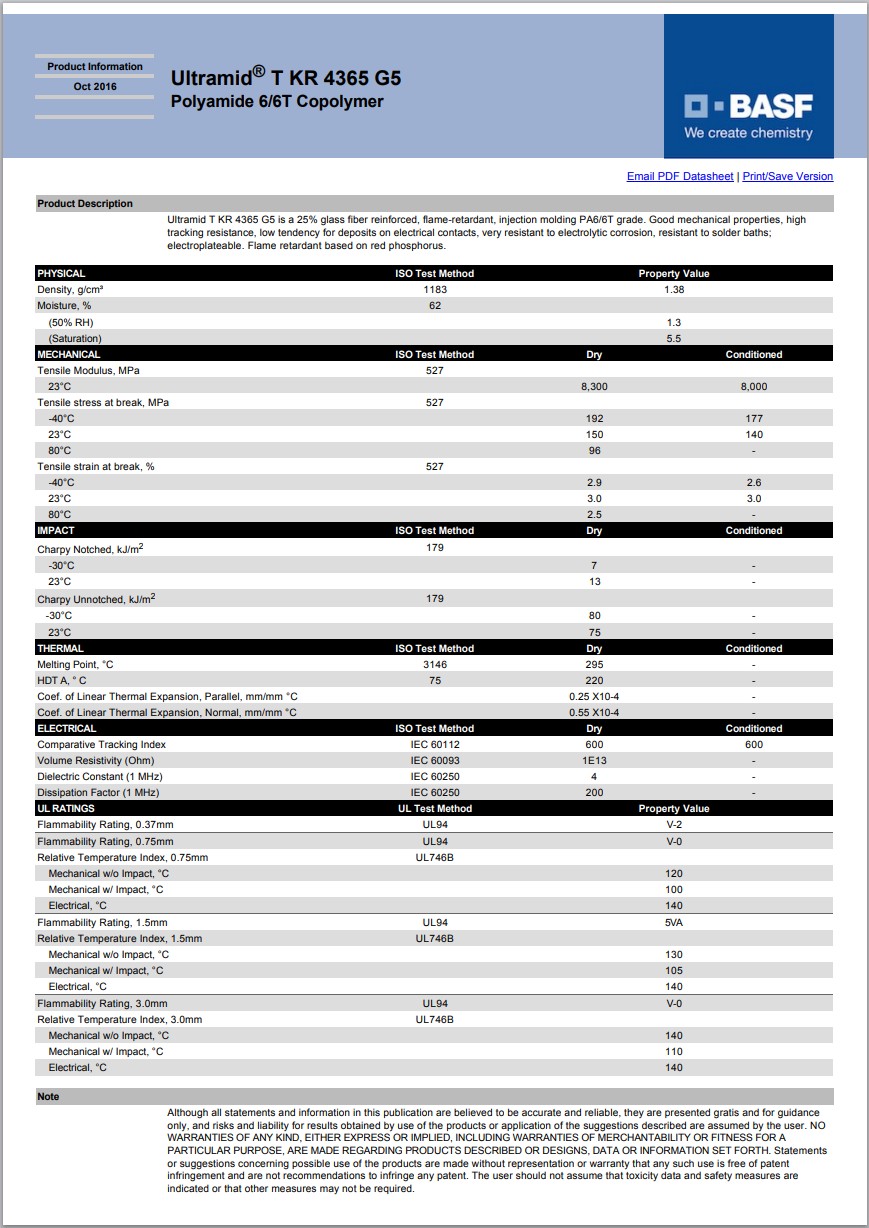

Ultramid® T KR 4365 G5
聚酰胺6/6T共聚物（尼龙6/6T）
德国巴斯夫-BASF Corporation
产品说明:
Ultramid T KR 4365 G5 is a 25% glass fiber reinforced, flame-retardant, injection molding PA6/6T grade. Good mechanical properties, high tracking resistance, low tendency for deposits on electrical contacts, very resistant to electrolytic corrosion, resistant to solder baths; electroplateable. Flame retardant based on red phosphorus.
黄卡号码：E41871-233773
增强材料：玻璃纤维25%增强
含添加剂：阻燃剂 [Red phosphorus]
材料特性：共聚物，良好的抗腐蚀性，耐电痕，红磷阻燃
加工方法：粒子注射成型
供货地区：欧洲，北美洲，亚太地区
中国代理：苏州希普能工程塑料
Ultramid® T KR 4365 G5 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.38 | -- | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 5.5 | -- | % | |
| 平衡,23℃,50% RH | 1.3 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8300 | 8000 | MPa | ISO 527-1 |
| 拉伸应力 | ISO 527-2 | |||
| 断裂,-40℃ | 192 | 177 | MPa | |
| 断裂,23℃ | 150 | 140 | MPa | |
| 断裂,80℃ | 96.0 | -- | MPa | |
| 拉伸应变 | ISO 527-2 | |||
| 断裂,-40℃ | 2.9 | 2.6 | % | |
| 断裂,23℃ | 3.0 | 3.0 | % | |
| 断裂,80℃ | 2.5 | -- | % | |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 7.0 | -- | kJ/m² | |
| 23℃ | 13 | -- | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 80 | -- | kJ/m² | |
| 23℃ | 75 | -- | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 220 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 295 | -- | ℃ | ISO 3146 |
| 线形热膨胀系数 | ||||
| 流动 | 2.5E-5 | -- | cm/cm/℃ | |
| 垂直 | 5.5E-5 | -- | cm/cm/℃ | |
| RTI Elec | UL 746B | |||
| 0.75 mm | 140 | -- | ℃ | |
| 1.5 mm | 140 | -- | ℃ | |
| 3.0 mm | 140 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.75 mm | 100 | -- | ℃ | |
| 1.5 mm | 105 | -- | ℃ | |
| 3.0 mm | 110 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.75 mm | 120 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 140 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | 1.0E+15 | -- | ohms·cm | IEC 60093 |
| 介电常数(1MHz) | 4.00 | -- | IEC 60250 | |
| 耗散因数(1MHz) | 0.020 | -- | IEC 60250 | |
| 漏电起痕指数 | 600 | 600 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 0.37 mm | V-2 | -- | ||
| 0.75 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 1.5 mm | 5VA | -- |
