Ultramid® T 4381 LDS SW23271
聚酰胺6/6T共聚物（尼龙6/6T）
德国巴斯夫-BASF Corporation

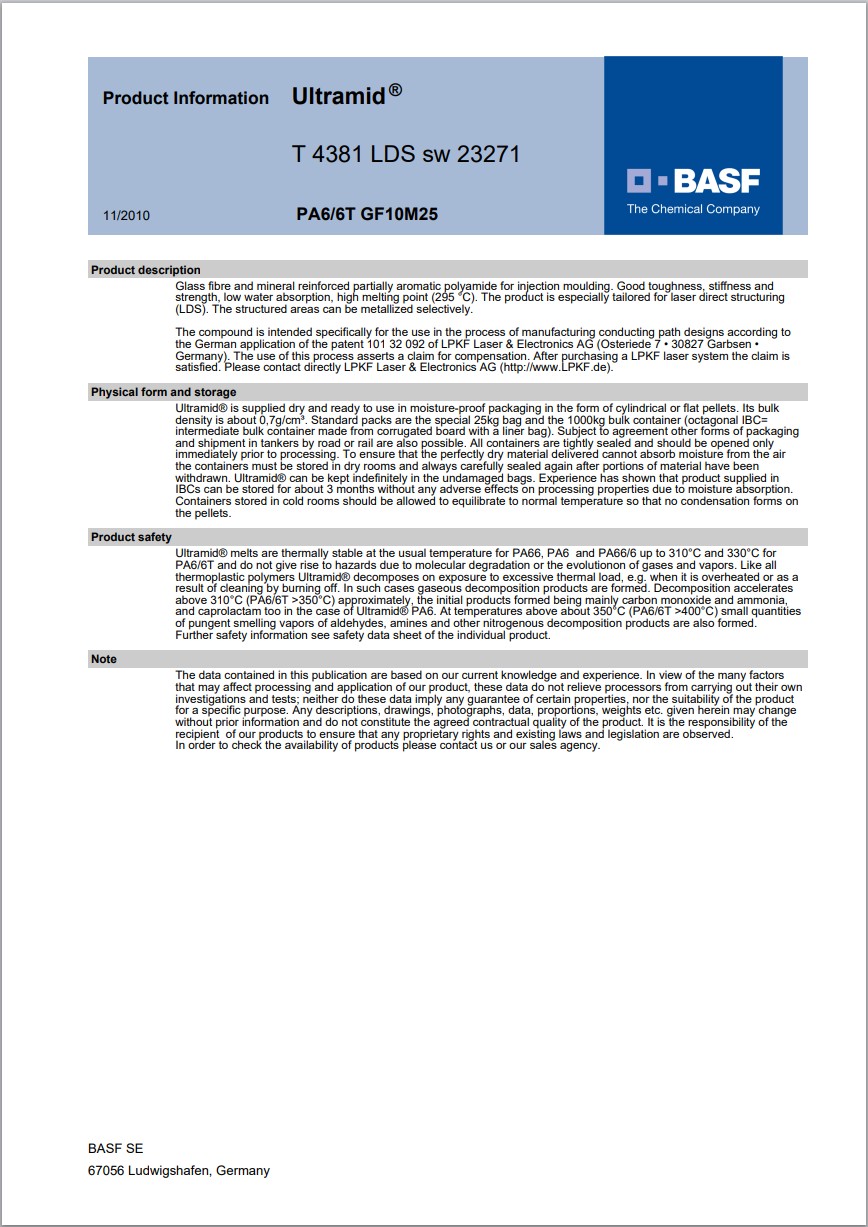

产品说明:
Glass fibre and mineral reinforced partially aromatic polyamide for injection moulding. Good toughness, stiffness and strength, low water absorption, high melting point (295 ℃). The product is especially tailored for laser direct structuring (LDS). The structured areas can be metallized selectively.
The compound is intended specifically for the use in the process of manufacturing conducting path designs according to the German application of the patent 101 32 092 of LPKF Laser & Electronics AG (Osteriede 7 - 30827 Garbsen - Germany). The use of this process asserts a claim for compensation. After purchasing a LPKF laser system the claim is satisfied. Please contact directly LPKF Laser & Electronics AG.
增强材料：玻璃纤维10%增强，矿物25%填充
材料特性：芳香，共聚物，良好的强度，良好刚性，韧性良好，吸水低或不吸水
材料用途：Laser Direct Structuring
加工方法：黑色粒子注射成型
供货地区：亚太地区
中国代理：苏州希普能工程塑料

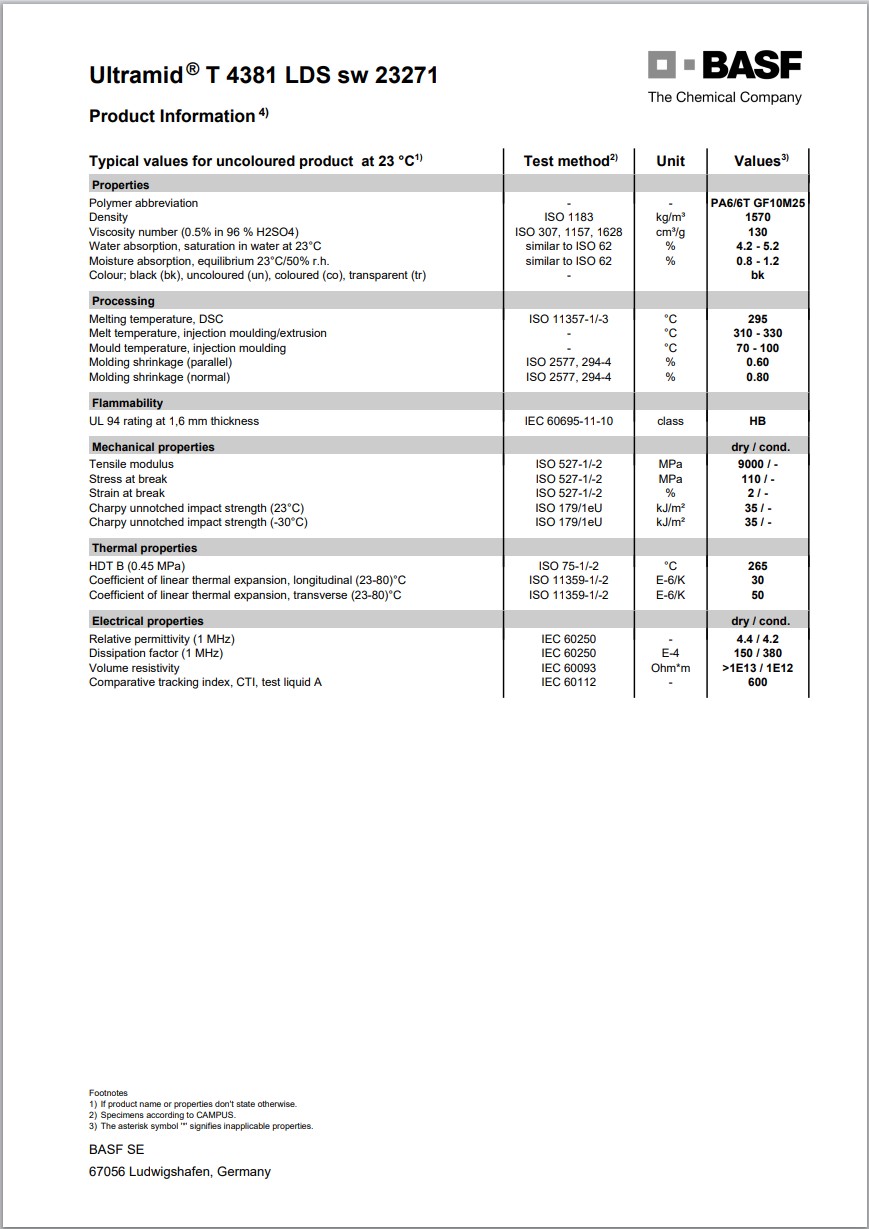

Ultramid® T 4381 LDS SW23271 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.57 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.80 | -- | % | |
| 流动 | 0.60 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 4.2 到 5.2 | -- | % | |
| 平衡,23℃,50% RH | 0.80 到 1.2 | -- | % | |
| 粘数(96% H2SO4) | 130 | -- | cm³/g | ISO 307 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 9000 | -- | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 110 | -- | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.0 | -- | % | ISO 527-2 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 35 | -- | kJ/m² | |
| 23℃ | 35 | -- | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(0.45 MPa,未退火) | 265 | -- | ℃ | ISO 75-2/B |
| 熔融温度 | 295 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | |||
| 流动:23 到 80℃ | 3.0E-5 | -- | cm/cm/℃ | |
| 垂直:23 到 80℃ | 5.0E-5 | -- | cm/cm/℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | > 1.0E+15 | 1.0E+14 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 4.40 | 4.20 | IEC 60250 | |
| 耗散因数(1MHz) | 0.015 | 0.038 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA6/6T GF10M25 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 加工（熔体）温度 | 310 到 330 | ℃ | ||
| 模具温度 | 70 到 100 | ℃ | ||
