Ultramid® T KR 4357 G6
聚酰胺6/6T共聚物(尼龙6/6T)
德国巴斯夫-BASF Corporation
产品说明:
Ultramid T KR 4357 is a 30% glass fiber reinforced, impact-modified, injection-molding PA6/6T grade. High toughness, stiffness and strength, low water absorption. High melting point (295 C). After the material has been conditioned, its mechanical properties remain stable up to 60 C.

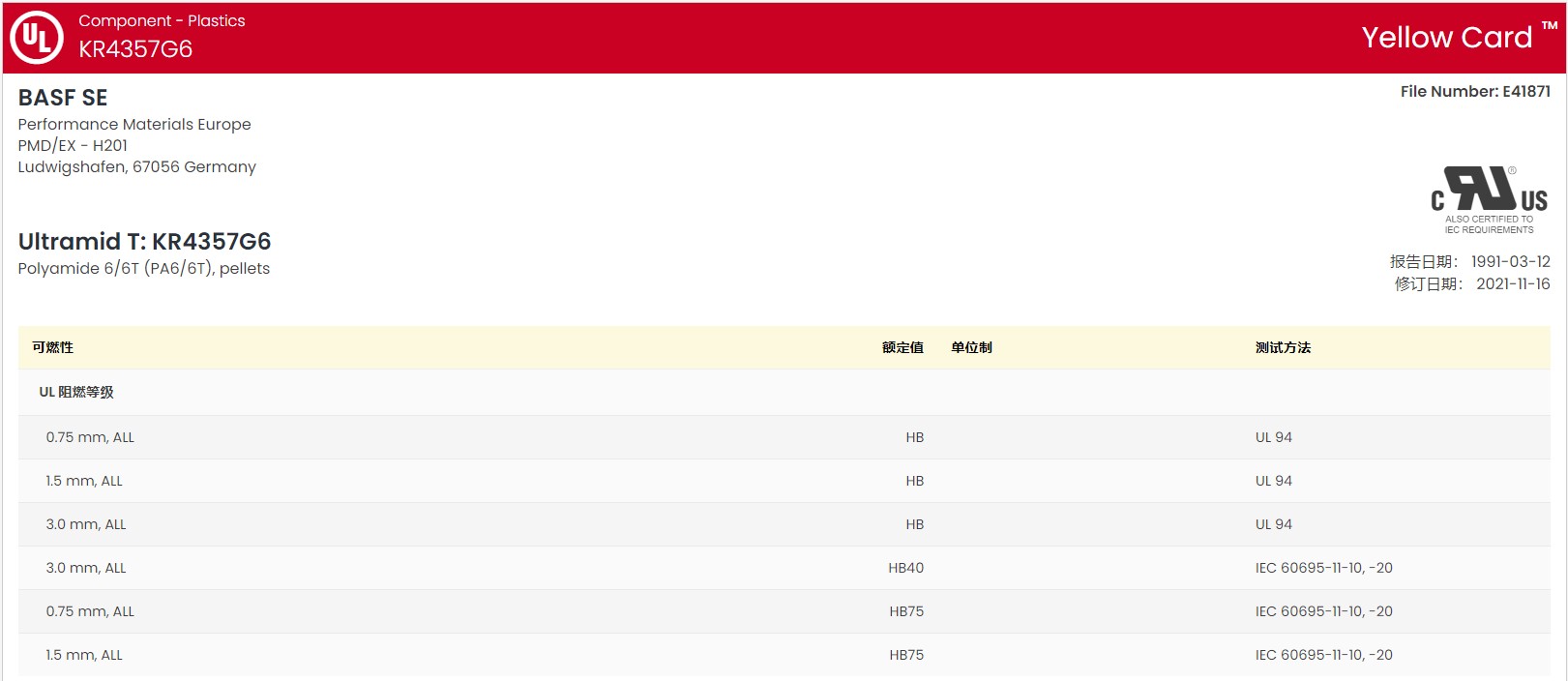

黄卡号码:E41871-233770
增强材料:玻璃纤维30%增强
含添加剂:冲击改性剂
材料特性:冲击改性,高刚性,高强度,共聚物,韧性良好,吸水低或不吸水
加工方法:粒子注射成型
供货地区:欧洲,北美洲,亚太地区
中国代理:苏州希普能工程塑料
Ultramid® T KR 4357 G6 巴斯夫中文加工参数表
物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
密度 | 1.37 | -- | g/cm³ | ISO 1183 |
吸水率 | ISO 62 | |||
饱和,23℃ | 4.5 | -- | % | |
平衡,23℃,50% RH | 0.80 | -- | % | |
机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
拉伸模量(23℃) | 9300 | 9000 | MPa | ISO 527-1 |
拉伸应力 | ISO 527-2 | |||
断裂,-40℃ | 249 | 235 | MPa | |
断裂,23℃ | 165 | 145 | MPa | |
拉伸应变 | ISO 527-2 | |||
断裂,-40℃ | 3.6 | 2.9 | % | |
断裂,23℃ | 3.5 | 3.5 | % | |
冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
简支梁缺口冲击强度 | ISO 179 | |||
-30℃ | 10 | -- | kJ/m² | |
23℃ | 19 | 21 | kJ/m² | |
简支梁无缺口冲击强度 | ISO 179 | |||
-30℃ | 90 | -- | kJ/m² | |
23℃ | 95 | 100 | kJ/m² | |
悬壁梁缺口冲击强度(23℃) | 23 | -- | kJ/m² | ISO 180 |
热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
载荷下热变形温度(1.8 MPa,未退火) | 240 | -- | ℃ | ISO 75-2/A |
溶融温度(DSC) | 295 | -- | ℃ | ISO 3146 |
线形热膨胀系数 | ||||
流动 | 2.5E-5 | -- | cm/cm/℃ | |
垂直 | 5.5E-5 | -- | cm/cm/℃ | |

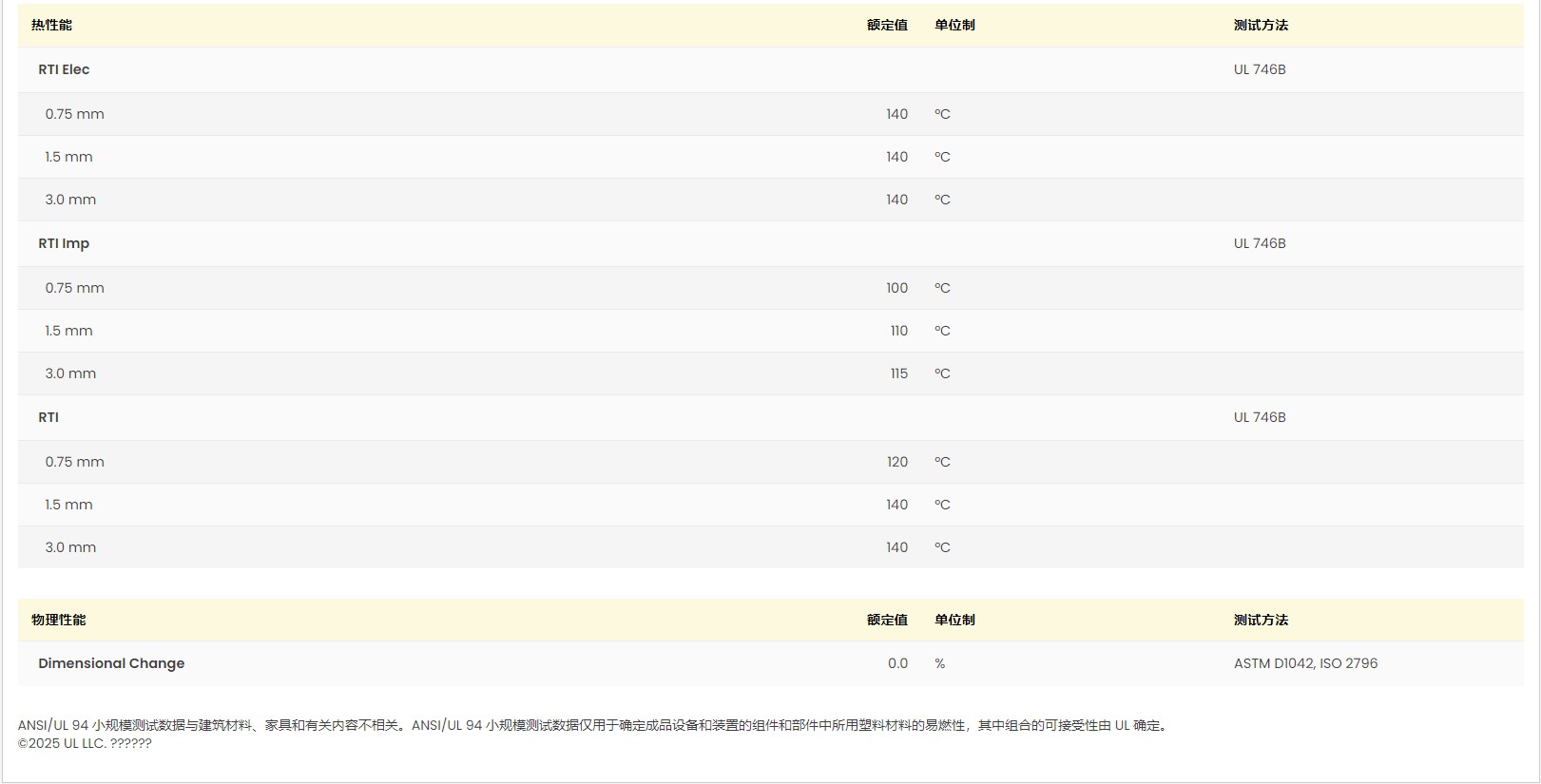

RTI Elec | UL 746B | |||
0.75 mm | 140 | -- | ℃ | |
1.5 mm | 140 | -- | ℃ | |
3.0 mm | 140 | -- | ℃ | |
RTI Imp | UL 746B | |||
0.75 mm | 100 | -- | ℃ | |
1.5 mm | 110 | -- | ℃ | |
3.0 mm | 115 | -- | ℃ | |
RTI | UL 746B | |||
0.75 mm | 120 | -- | ℃ | |
1.5 mm | 140 | -- | ℃ | |
3.0 mm | 140 | -- | ℃ | |

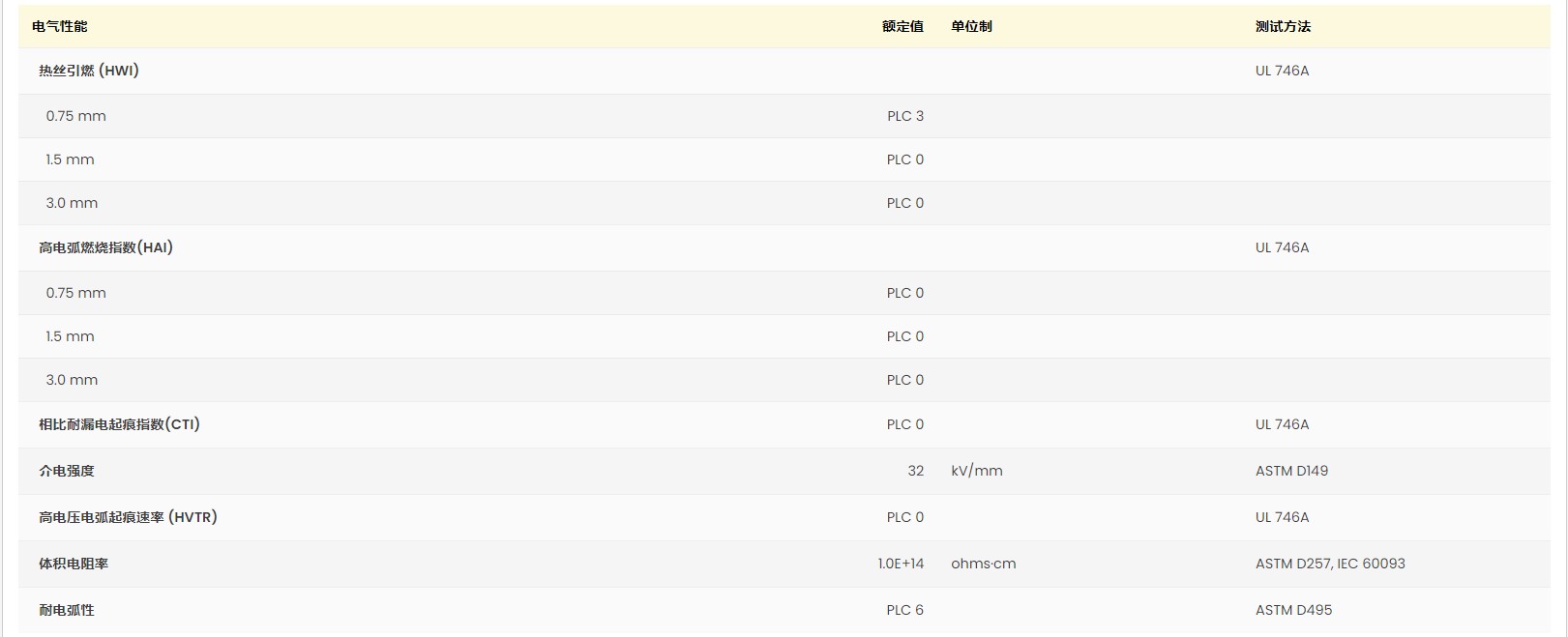

电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
体积电阻率 | > 1.0E+15 | 1.0E+15 | ohms·cm | IEC 60093 |
介电常数(1MHz) | 4.30 | 4.50 | IEC 60250 | |
耗散因数(1MHz) | 0.030 | 0.040 | IEC 60250 | |
漏电起痕指数 | 600 | 600 | V | IEC 60112 |
可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
UL 阻燃等级 | UL 94 | |||
0.75 mm | HB | -- | ||
1.5 mm | HB | -- | ||
3.0 mm | HB | -- | ||
注射 | 干燥 | 单位制 | ||
干燥温度 | 110 | ℃ | ||
干燥时间 | 8.0 | hr | ||
建议的最大水分含量 | 0.15 | % | ||
加工(熔体)温度 | 310 到 330 | ℃ | ||
模具温度 | 80 到 120 | ℃ |
