Ultramid® T KR 4355 G10 BK23215
聚酰胺6/6T共聚物（尼龙6/6T）
德国巴斯夫-BASF Corporation
产品说明:
Glass fibre reinforced partially aromatic polyamide for injection moulding. High toughness, stiffness and strength, low water absorption, high melting point (285°C).

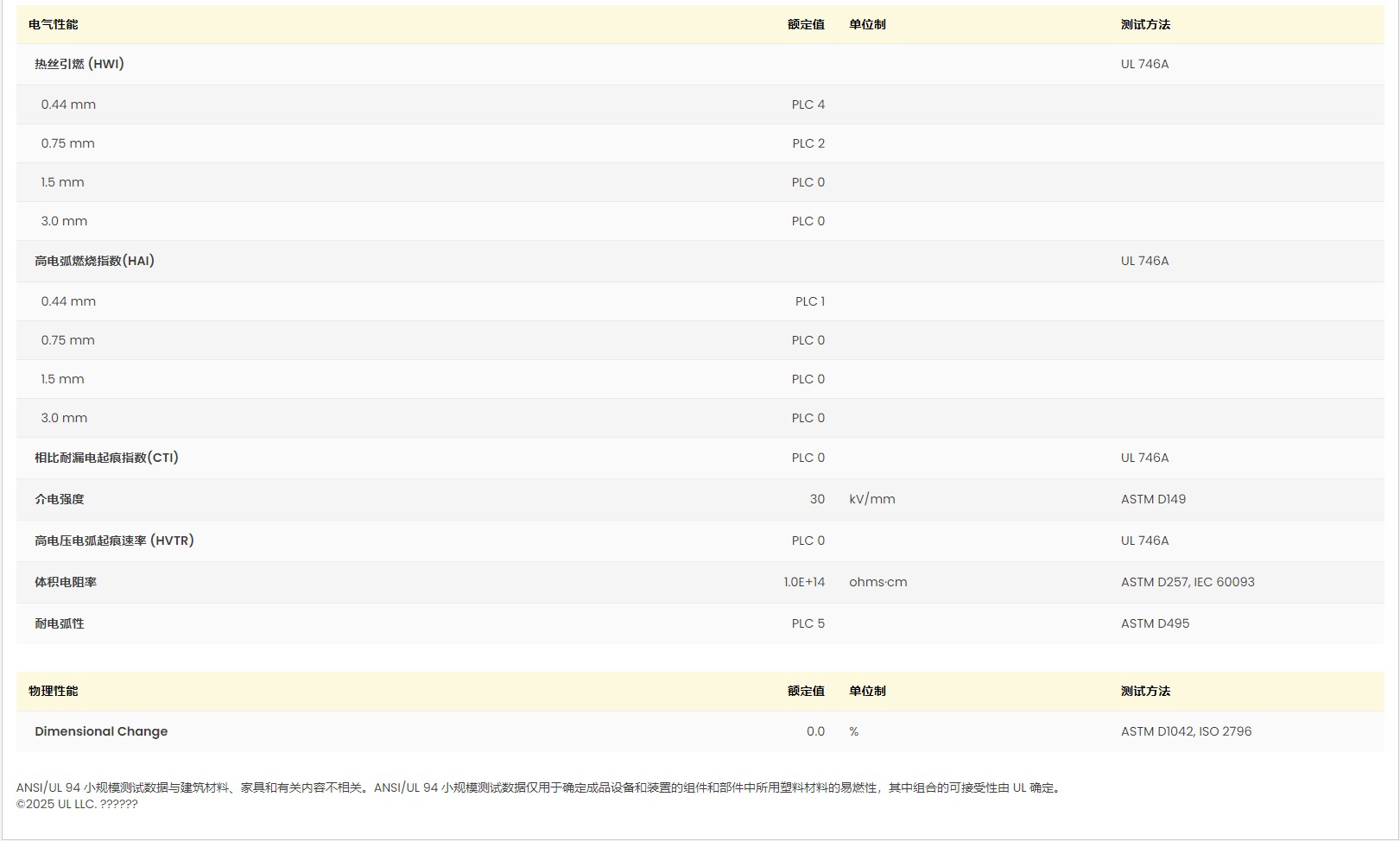

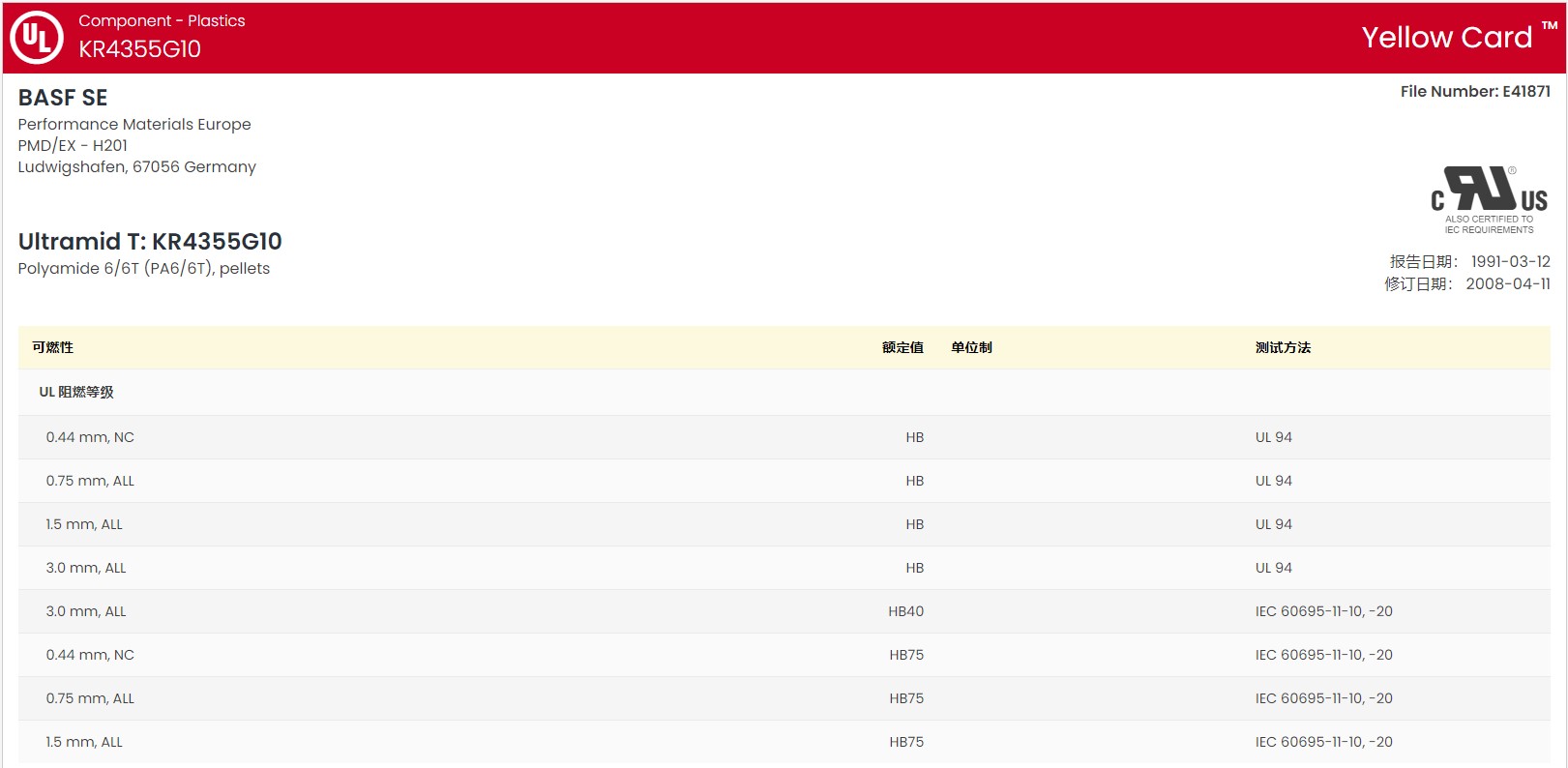

黄卡号码：E41871-233765
增强材料：玻璃纤维50%增强
材料特性：芳香，高刚性，高强度，共聚物，韧性良好，吸水低或不吸水
加工方法：黑色粒子注射成型
供货地区：欧洲，亚太地区
中国代理：苏州希普能工程塑料
Ultramid® T KR 4355 G10 BK23215 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.62 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.66 | -- | % | |
| 流动 | 0.20 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 3.5到4.5 | -- | % | |
| 平衡,23℃,50% RH | 0.40到0.80 | -- | % | |
| 粘数(96%H2SO4) | 135 | -- | cm³/g | ISO 307 |
| 模具收缩性-constrained1 | 0.29 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 17000 | 16000 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 240 | 190 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.4 | 2.5 | % | ISO 527-2 |
| 拉伸蠕变模量2(1000 hr) | -- | 10500 | MPa | ISO 899-1 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 13 | -- | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 85 | 75 | kJ/m² | |
| 23℃ | 90 | 80 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 245 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 285 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | |||
| 流动:23到55℃ | 1.8E-5 | -- | cm/cm/℃ | |
| 垂直:23到55℃ | 5.0E-5到6.0E-5 | -- | cm/cm/℃ | |
| 比热 | 1000 | -- | J/kg/℃ | |
| 导热系数 | 0.32 | -- | W/m/K | DIN 52612 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 170 | -- | ℃ | |
| --4 | 145 | -- | ℃ | |
| 最高使用温度-short cycle operation | 260 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | > 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+17 | 1.0E+16 | ohms·cm | IEC 60093 |
| 介电强度 | 33 | 31 | kV/mm | IEC 60243-1 |
| 相对电容率(1MHz) | 4.70 | 4.80 | IEC 60250 | |
| 耗散因数(1MHz) | 0.020 | 0.030 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA6T/6-GF50 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 110 | ℃ | ||
| 干燥时间 | 8.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 料斗温度 | 80 | ℃ | ||
| 料筒后部温度 | 300 | ℃ | ||
| 料筒中部温度 | 310 | ℃ | ||
| 料筒前部温度 | 320 | ℃ | ||
| 射嘴温度 | 320 | ℃ | ||
| 加工（熔体）温度 | 310到330 | ℃ | ||
| 模具温度 | 80到120 | ℃ | ||
| Residence Time | < 5.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 备注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 320℃ (unreinforced) or 330℃ (reinforced),TW = 80℃ 2strain <= 0.5%,23℃ 35000 h 420000 h |
||||
