Ultramid® A3W Q601
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3W Q601 is an easy flowing, heat aging resistant injection molding PA66 grade for fast processing.
Applications
Typical applications include highly stressed parts such as bearings, bearing cages, gear-wheels, coil formers and cable connectors.
黄卡号码：E41871-104034110
材料特性：快的成型周期、良好的流动性、耐热老化良好、耐油
材料用途：齿轮、连接器、轴承
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3W Q601 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.14 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 8.5 | % | |
| 平衡,23℃,50% RH | 2.8 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 3000 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 83.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 4.6 | % | ISO 527-2 |
| 弯曲模量(23℃) | 2940 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 5.0 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度(23℃) | 5.5 | kJ/m² | ISO 180 |

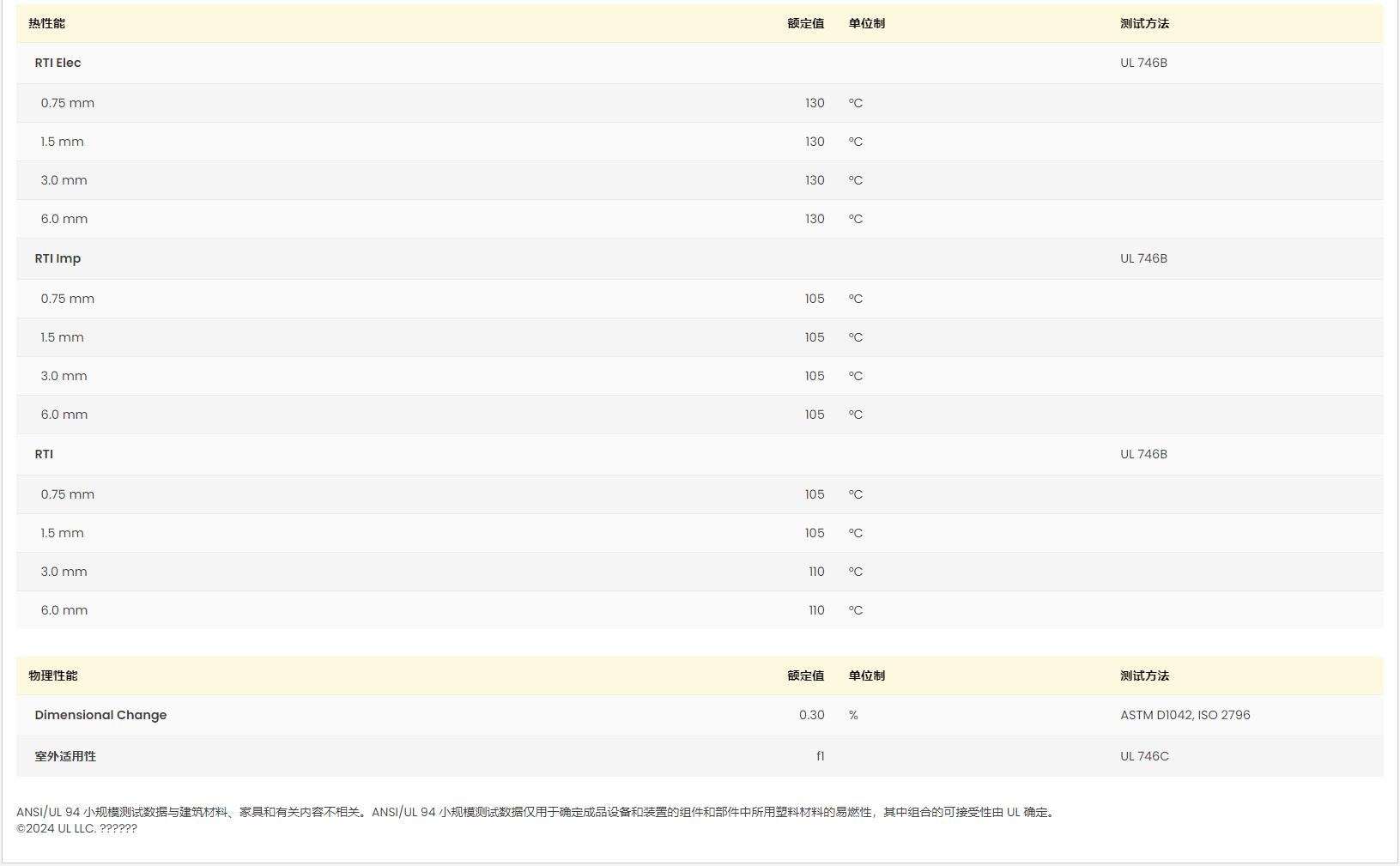

| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 70.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.20 | % | |
| 加工（熔体）温度 | 280 到 300 | ℃ | |
| 模具温度 | 40 到 80 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |

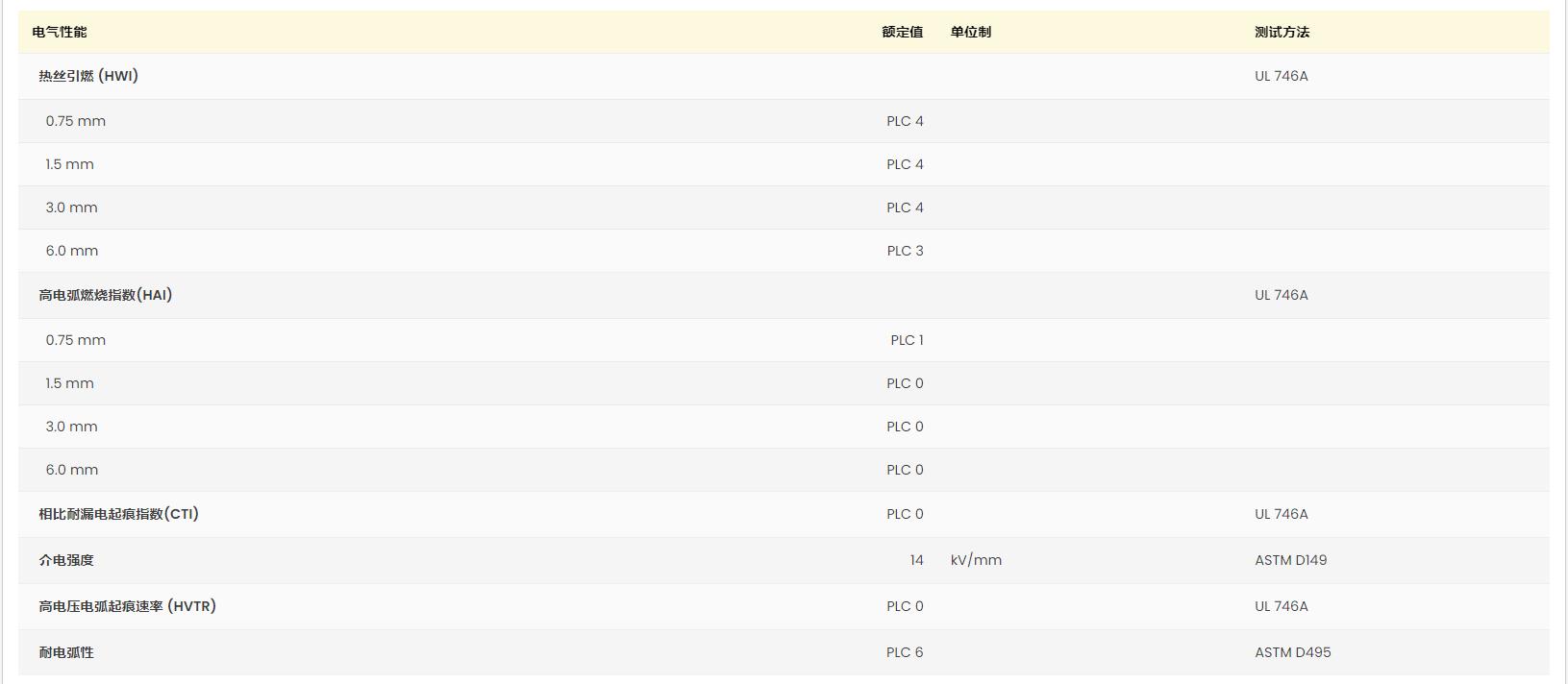

| 注射速度 | 快速 | ||
