Ultramid® A3W2G10 BK20560
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3W2G10 BK20560 is a 50% glass fiber reinforced injection molding PA66 grade.
增强材料：玻璃纤维50%增强
材料特性：耐油
加工方法：粒子注射成型
供货地区：北美洲、欧洲、亚太地区
中国代理：苏州希普能工程塑料

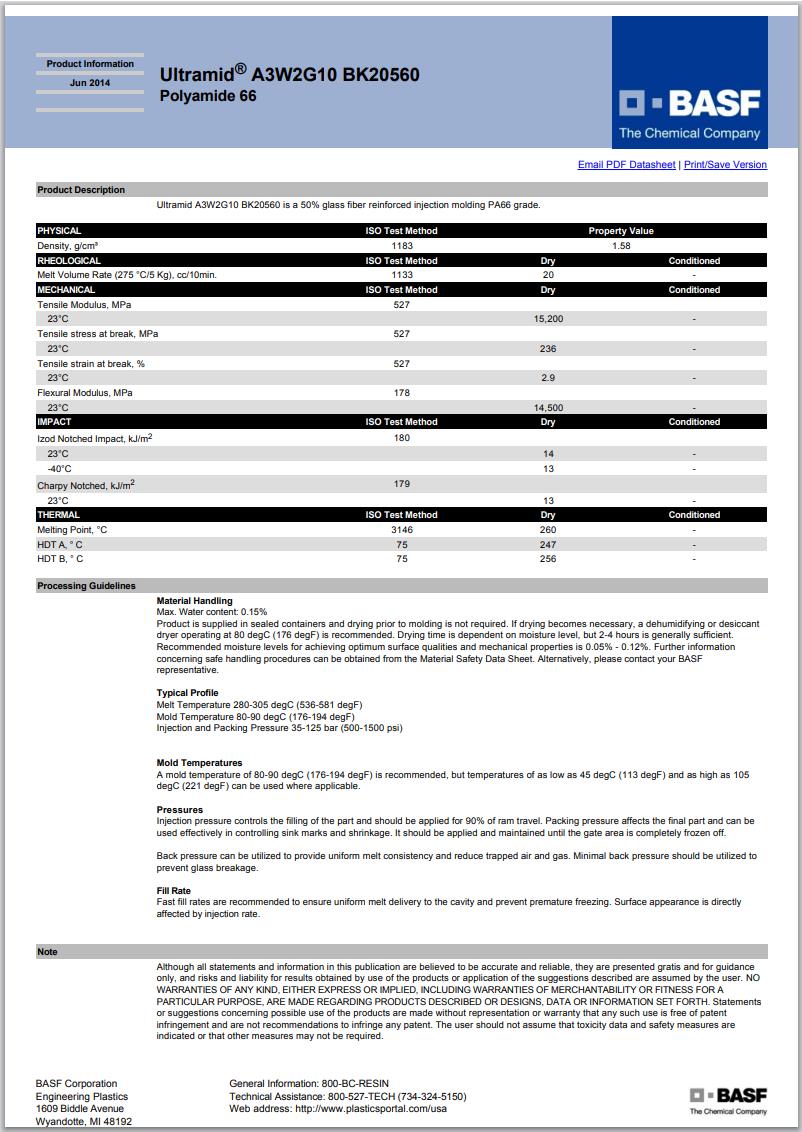

Ultramid® A3W2G10 BK20560 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.58 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 20 | cm³/10min | ISO 1133 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 15200 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 236 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.9 | % | ISO 527-2 |
| 弯曲模量(23℃) | 14500 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 13 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 13 | kJ/m² | |
| 23℃ | 14 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 256 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 247 | ℃ | ISO 75-2/A |
| 熔融温度 | 260 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 280 到 305 | ℃ | |
| 模具温度 | 80 到 90 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
