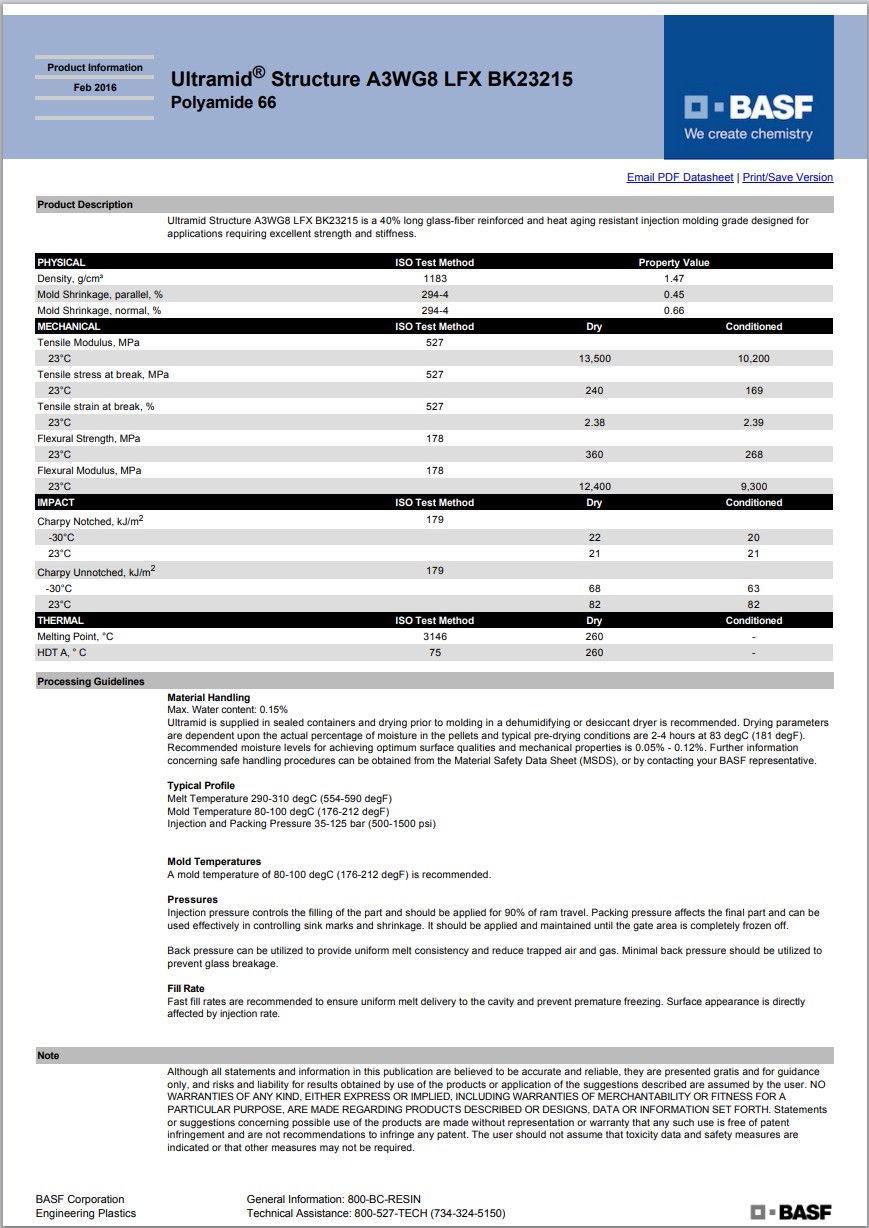

Ultramid® Structure A3WG8 LFX BK23215
聚酰胺66（尼龙66）
德国巴斯夫-BASF Corporation
产品说明:
Ultramid Structure A3WG8 LFX BK23215 is a 40% long glass-fiber reinforced and heat aging resistant injection molding grade designed for applications requiring excellent strength and stiffness.
增强材料：长玻璃纤维40%增强
材料特性：高刚性，高强度，耐热老化性能良好，耐油性能
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® Structure A3WG8 LFX BK23215 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.47 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.66 | -- | % | |
| 流动 | 0.45 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 13500 | 10200 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 240 | 169 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.4 | 2.4 | % | ISO 527-2 |
| 弯曲模量(23℃) | 12400 | 9300 | MPa | ISO 178 |
| 弯曲应力(23℃) | 360 | 268 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 22 | 20 | kJ/m² | |
| 23℃ | 21 | 21 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 68 | 63 | kJ/m² | |
| 23℃ | 82 | 82 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 260 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 83 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 加工（熔体）温度 | 290 到 310 | ℃ | ||
| 模具温度 | 80 到 100 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
