Ultramid® A3W BK00464
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3W BK00464 is an easy flowing, pigmented black, heat aging resistant injection molding PA66 grade for fast processing.
Applications
Typical applications include highly stressed parts such as bearings, bearing cages, gear-wheels, coil formers and cable connectors.

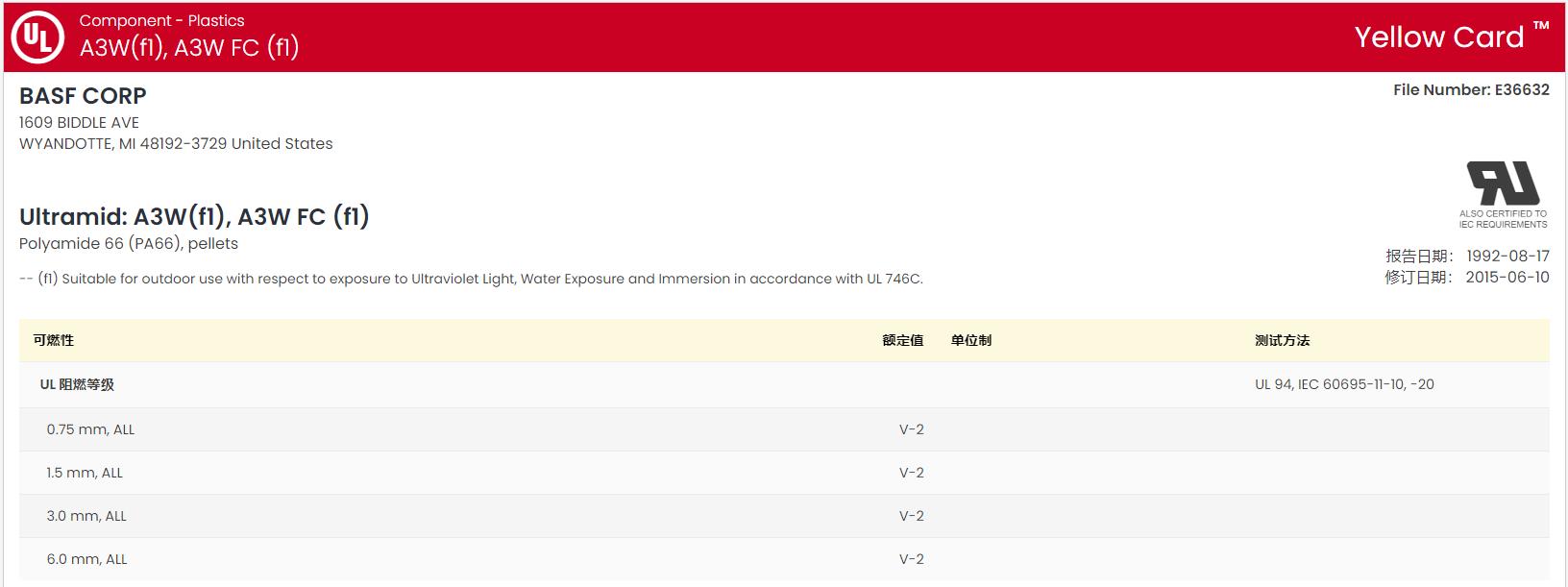

黄卡号码：E36632-531628
材料特性：快的成型周期、良好的流动性、耐热老化良好、耐油
材料用途：齿轮、连接器、轴承
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3W BK00464 加工参数表

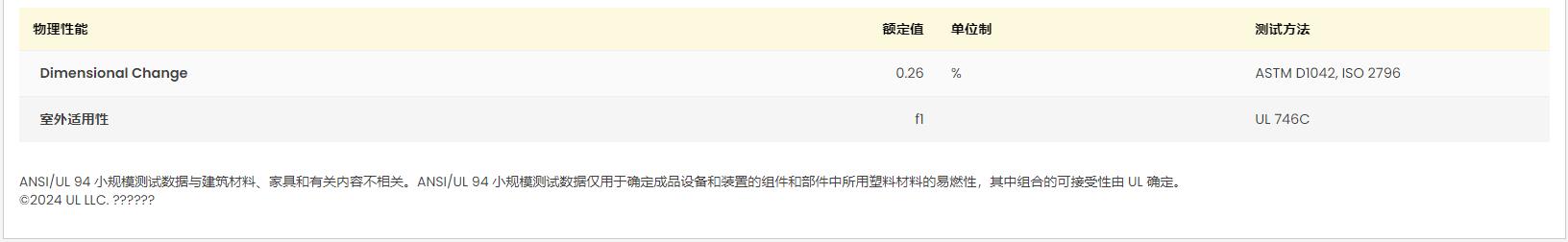

| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度/比重 | 1.14 | g/cm³ | ASTM D792,ISO 1183 |
| 吸水率 | |||
| 饱和 | 8.5 | % | ASTM D570 |
| 饱和,23℃ | 8.5 | % | ISO 62 |
| 平衡,50% RH | 2.8 | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.8 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 3300 | MPa | ISO 527-1 |
| 抗张强度 | |||
| 屈服,23℃ | 85.0 | MPa | ASTM D638 |
| 屈服,23℃ | 88.0 | MPa | ISO 527-2 |
| 伸长率 | |||
| 屈服,23℃ | 4.5 | % | ASTM D638 |
| 屈服,23℃ | 4.7 | % | ISO 527-2 |
| 弯曲模量(23℃) | 3100 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 3.0 | kJ/m² | |
| 23℃ | 4.6 | kJ/m² | |
| 悬壁梁缺口冲击强度 | |||
| -40℃ | 48 | J/m | ASTM D256 |
| 23℃ | 53 | J/m | ASTM D256 |
| -40℃ | 4.0 | kJ/m² | ISO 180 |
| 23℃ | 4.5 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 210 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 75.0 | ℃ | ISO 75-2/A |
| 熔融峰值温度 | 260 | ℃ | ASTM D3418,ISO 3146 |

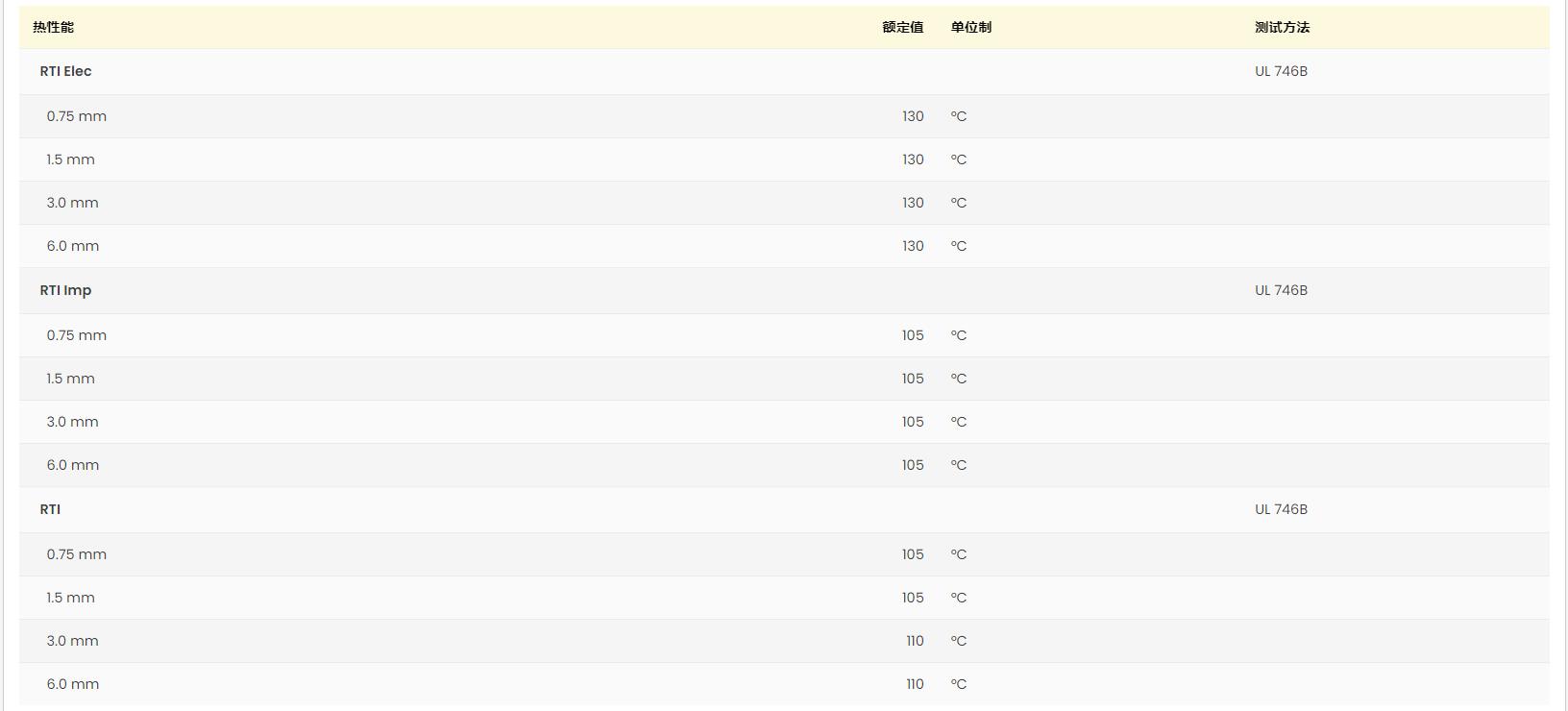

| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| 6.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 105 | ℃ | |
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| 6.0 mm | 105 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 105 | ℃ | |
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 110 | ℃ | |
| 6.0 mm | 110 | ℃ | |

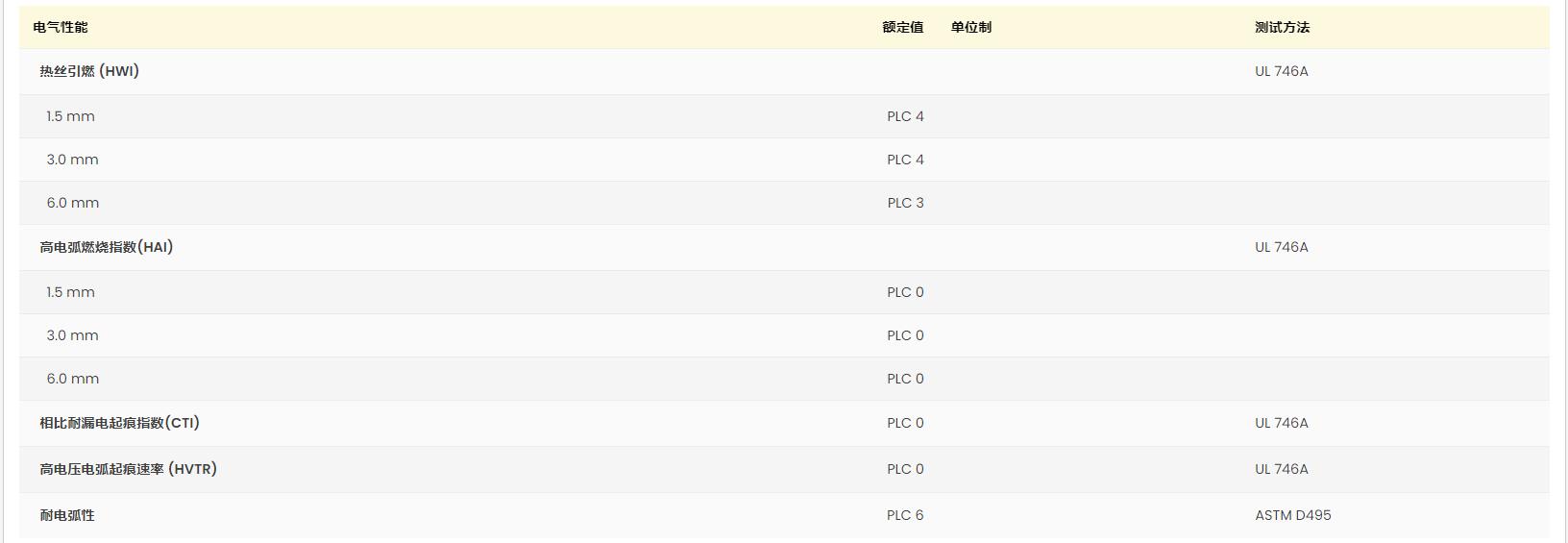

| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 0.75 mm | V-2 | ||
| 1.5 mm | V-2 | ||
| 3.0 mm | V-2 | ||
| 6.0 mm | V-2 | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.20 | % | |
| 加工（熔体）温度 | 280 到 300 | ℃ | |
| 模具温度 | 40 到 80 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
