Ultramid® A3W
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
An easy flowing, heat aging resistant injection moulding grade for fast processing. Uses include highly stressed parts such as bearings, bearing cages, gear-wheels, coil formers and cable connectors.

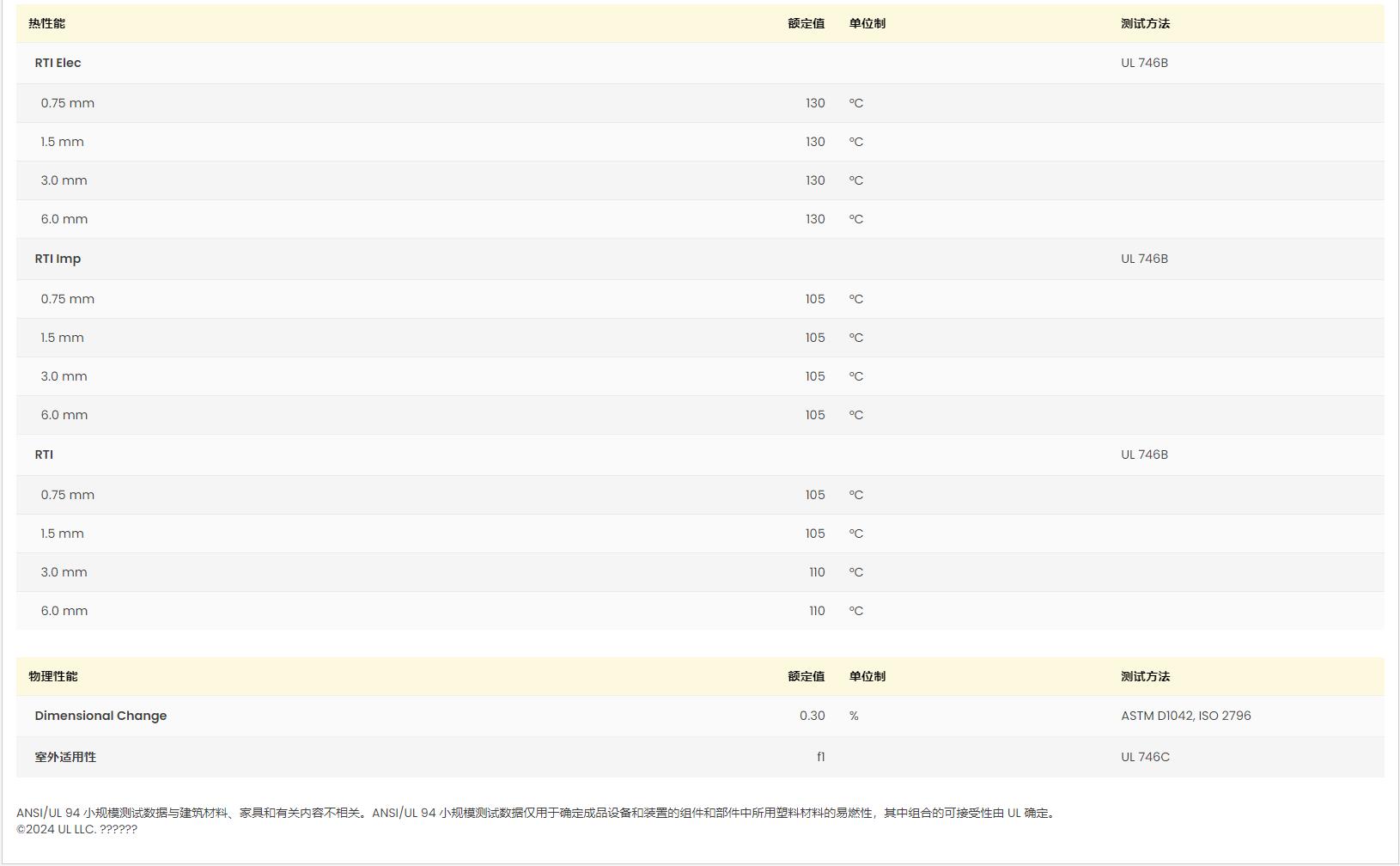

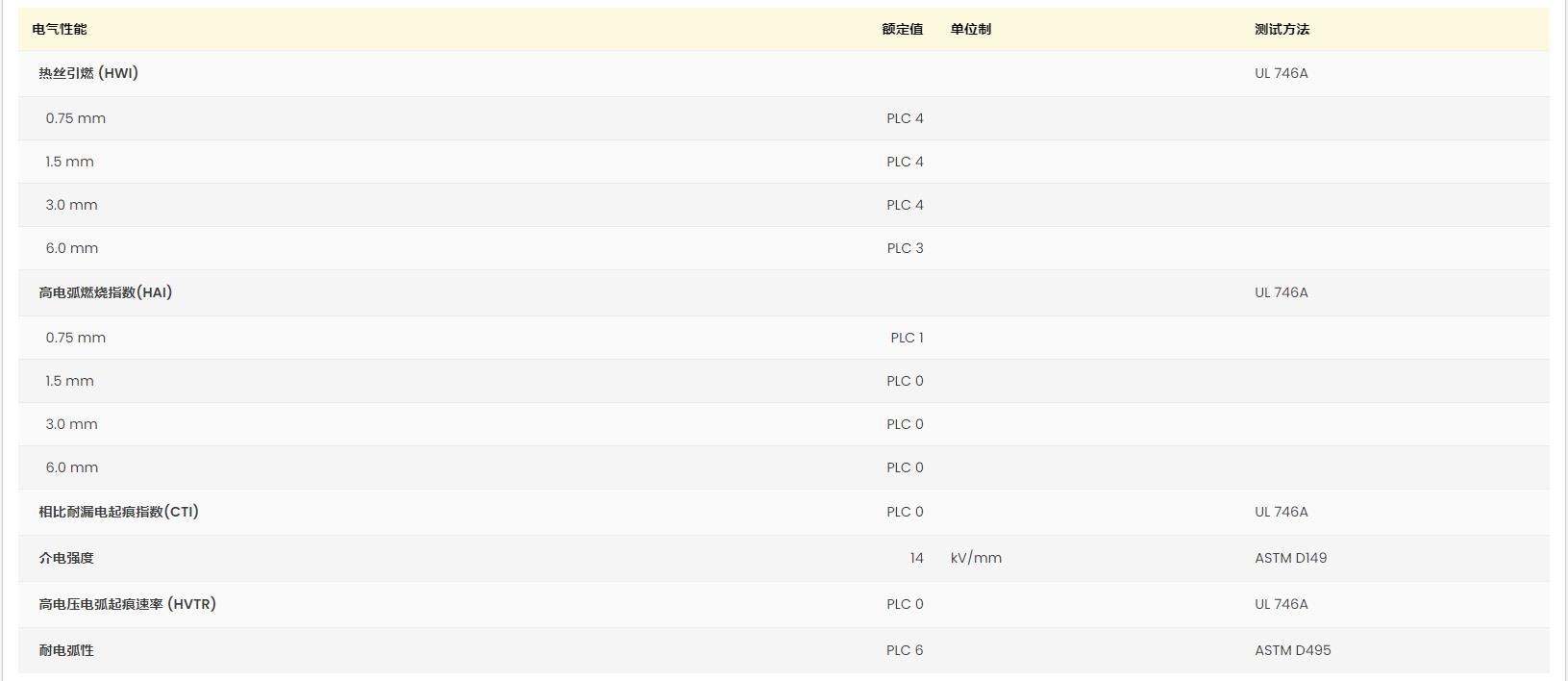

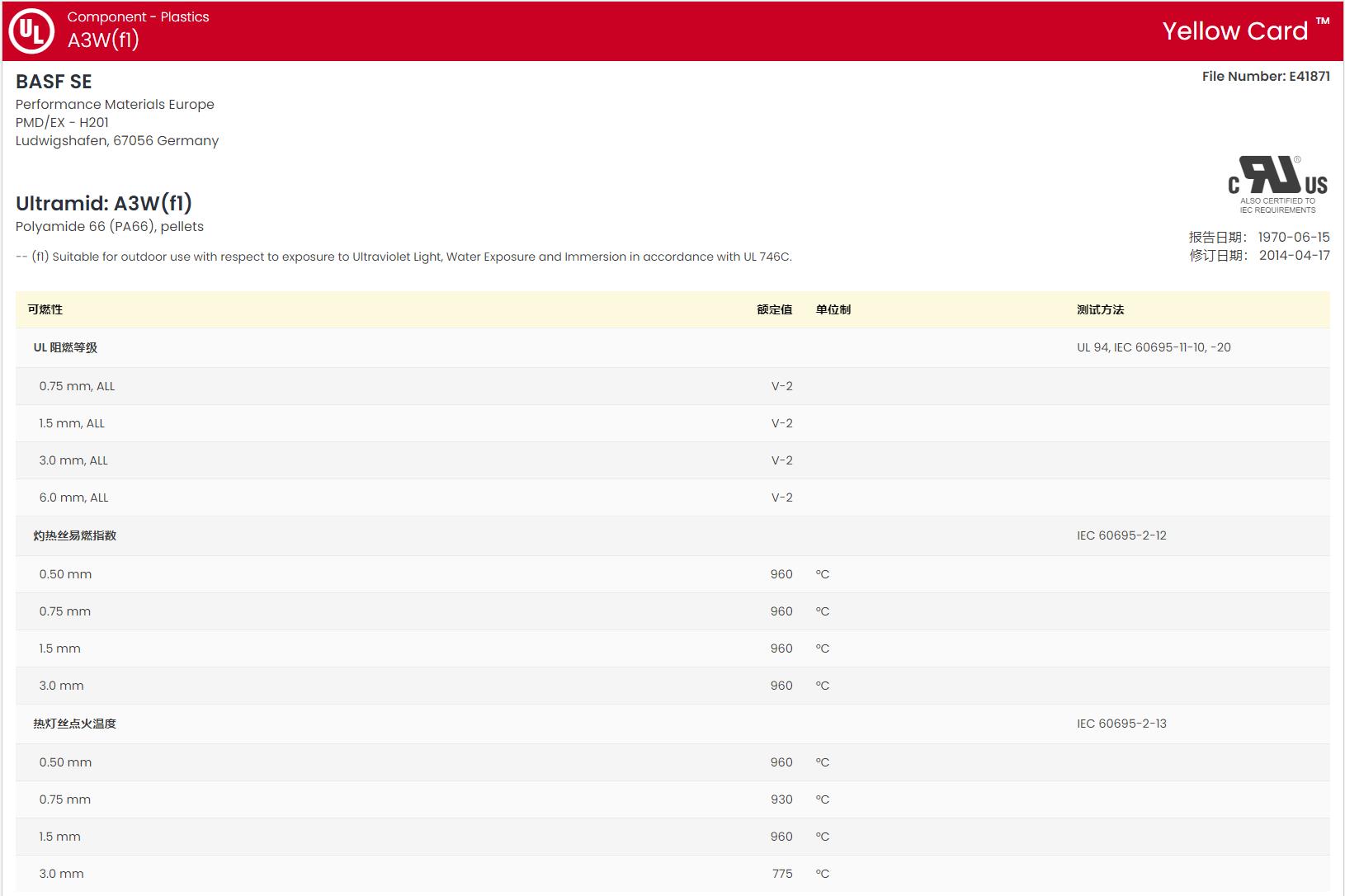

黄卡号码：E41871-233740、E36632-531628
材料特性：快的成型周期、良好的流动性、耐热老化良好、耐油
材料用途：车轮、齿轮、连接器、轴承
加工方法：粒子注射成型
供货地区：欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3W 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 100 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.7 | -- | % | |
| 流动 | 1.4 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 8.0 到 9.0 | -- | % | |
| 平衡,23℃,50% RH | 2.5 到 3.1 | -- | % | |
| 粘数(96%H2SO4) | 150 | -- | cm³/g | ISO 307 |
| 模具收缩性-constrained1 | 0.85 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 3000 | 1100 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 85.0 | 50.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 4.4 | 20 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | 25 | > 50 | % | ISO 527-2/50 |
| 拉伸蠕变模量2(1000 hr) | -- | 700 | MPa | ISO 899-1 |
| 弯曲模量 | 2900 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 5.0 | -- | kJ/m² | |
| 23℃ | 6.0 | 20 | kJ/m² | |
| 简支梁无缺口冲击强度(23℃) | 无断裂 | 无断裂 | ISO 179/1eU | |
| 悬壁梁缺口冲击强度 | ISO 180/A | |||
| -30℃ | 6.0 | -- | kJ/m² | |
| 23℃ | 5.5kJ/m² | 无断裂 | ||
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 75.0 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 260 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23 到 80℃) | 7.0E-5到1.0E-4 | -- | cm/cm/℃ | ISO 11359-2 |
| 比热 | 1700 | -- | J/kg/℃ | |
| 导热系数 | 0.33 | -- | W/m/K | DIN 52612 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 147 | -- | ℃ | |
| --4 | 121 | -- | ℃ | |
| 最高使用温度-short cycle operation | 200 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+9 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | 1.0E+11 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.20 | 5.00 | IEC 60250 | |
| 耗散因数(1MHz) | 0.025 | 0.20 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 500 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | V-2 | -- | IEC 60695-11-10,-20 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA66 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 料斗温度 | 80 | ℃ | ||
| 料筒后部温度 | 290 | ℃ | ||
| 料筒中部温度 | 290 | ℃ | ||
| 料筒前部温度 | 290 | ℃ | ||
| 射嘴温度 | 290 | ℃ | ||
| 加工（熔体）温度 | 280 到 300 | ℃ | ||
| 模具温度 | 60 到 80 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 备注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 290℃,TW = 60℃ 2strain <= 0.5%,23℃ 35000 h 420000 h |
||||
