Ultramid® A3UG5
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Without halogenes and red phosphorus a flame retarded glass fiber reinforced injection moulding grade; light in colour with outstanding mechanical and electrical properties.

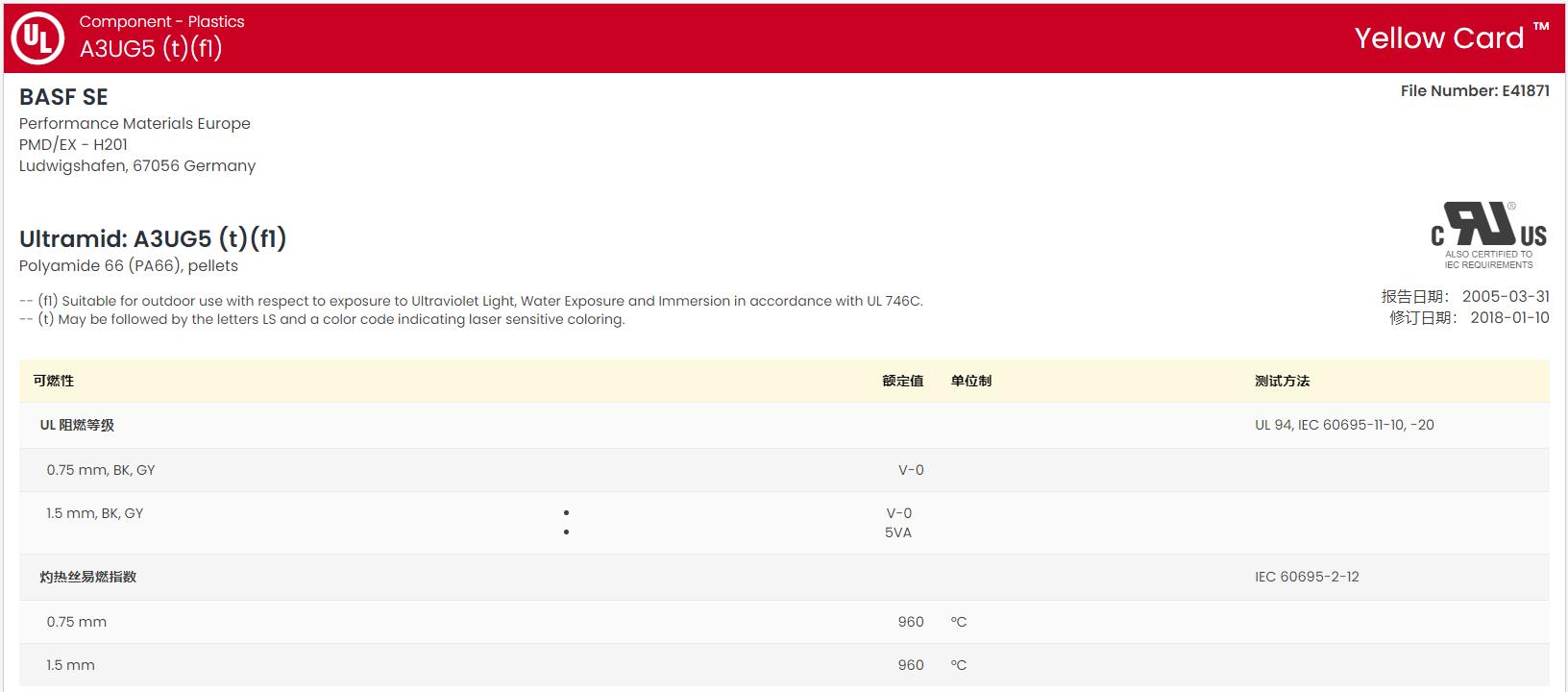

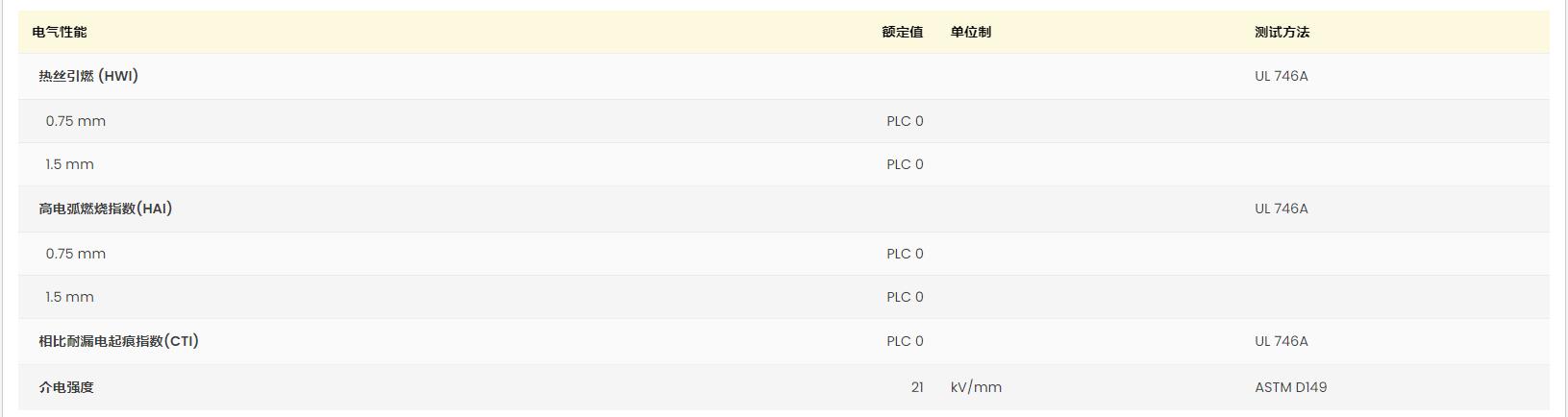

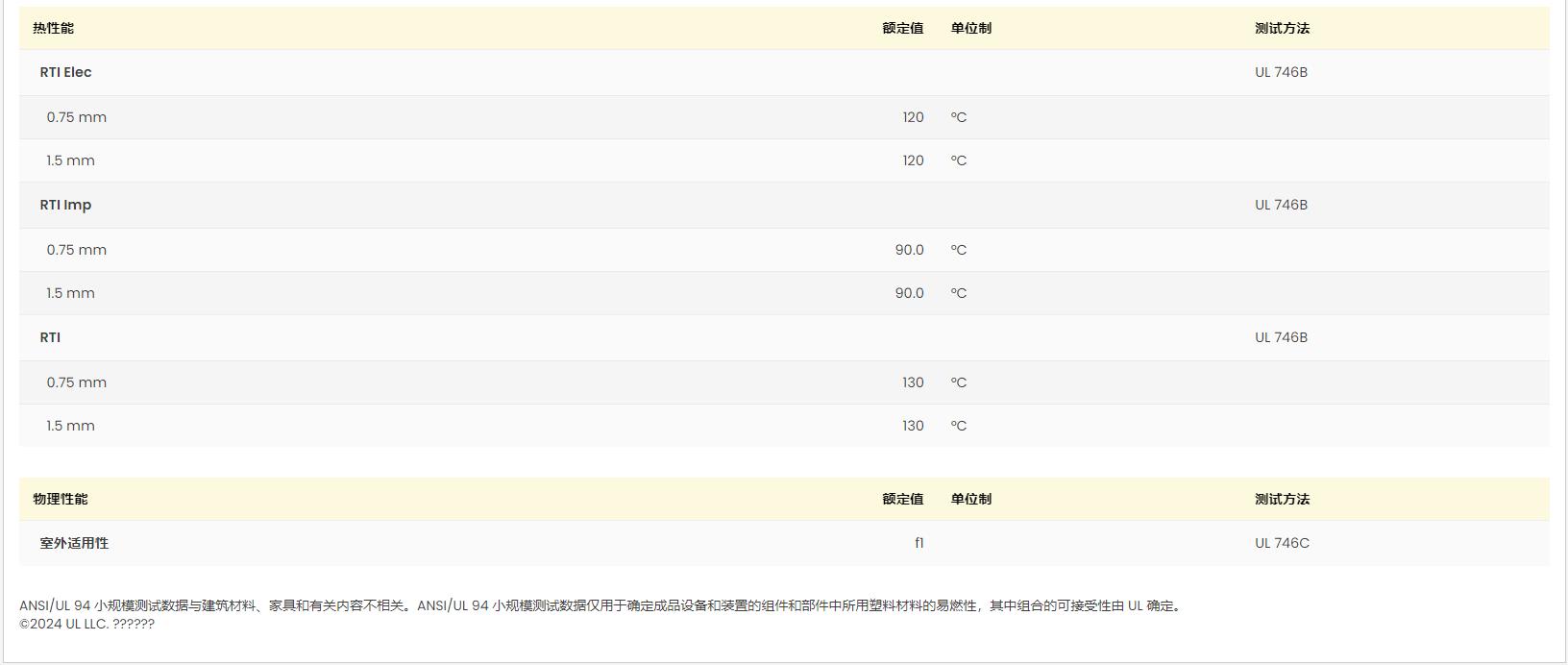

黄卡号码：E41871-100718397、E41871-480881
增强材料：玻璃纤维25%增强
含添加剂：阻燃剂
材料特性：良好的电气性能、磷含量，低（到无）、耐油、无卤阻燃
加工方法：粒子注射成型
供货地区：欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3UG5 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.39 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 25 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.2 | -- | % | |
| 流动 | 0.40 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 4.0 到 4.6 | -- | % | |
| 平衡,23℃,50% RH | 1.1 到 1.5 | -- | % | |
| 粘数(96%H2SO4) | 165 | -- | cm³/g | ISO 307 |
| 模具收缩性-model-housing(1.50mm) | 0.40 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 9500 | 6100 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 145 | 90.0 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.0 | 5.0 | % | ISO 527-2 |
| 弯曲模量 | 9500 | 6100 | MPa | ISO 178 |
| 弯曲应力 | 230 | 160 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 7.5 | 9.0 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 63 | -- | kJ/m² | |
| 23℃ | 65 | 65 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 260 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 245 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 260 | -- | ℃ | ISO 11357-3 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | |||
| --1 | 130 | -- | ℃ | |
| --2 | 155 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+15 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+16 | 1.0E+13 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.80 | 4.60 | IEC 60250 | |
| 耗散因数(1MHz) | 0.017 | 0.10 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 灼热丝易燃指数(0.75mm) | 960 | -- | ℃ | IEC 60695-2-12 |
| 热灯丝点火温度(>2.0 mm) | 775 | -- | ℃ | IEC 60695-2-13 |
| 极限氧指数 | 32 | -- | % | ISO 4589-2 |
| 烟雾密度-Ds max.(20min),25kW/m²(2.00mm) | 250 | -- | ISO 5659-2 | |
| 法国铁路标准-火灾和烟雾分类3 | I3/F2 | -- | NF F16-101 | |
| 烟雾毒性-CIT NLP符合CEN/TS 45545-2标准 | 0.38 | -- | NF X70-100 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA66-GF25 FR | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 加工（熔体）温度 | 280 到 300 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 备注 120000 h 25000 h 3Limited validity period |
||||
