Ultramid® A3SK
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Very easy flowing injection moulding grade for rapid production of thin-walled technical parts (eg housings and small components)

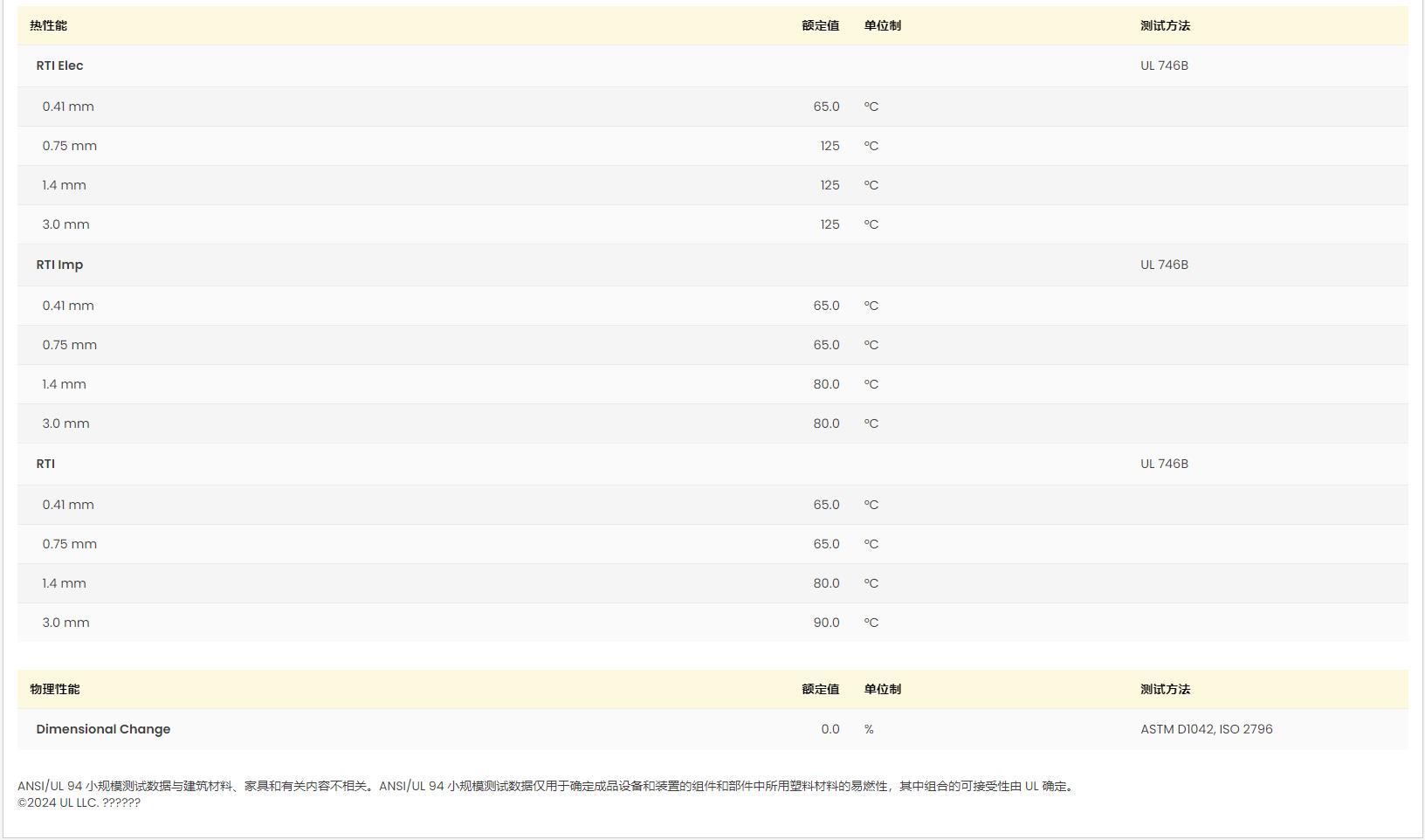

黄卡号码：E41871-233739
材料特性：流动性高、耐油、成型周期快
材料用途：薄壁部件、工程配件、外壳
加工方法：粒子注射成型
供货地区：亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3SK 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.14 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 140 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 8.0 到 9.0 | -- | % | |
| 平衡,23℃,50% RH | 2.5 到 3.1 | -- | % | |
| 粘数(H2SO4（硫酸）) | 150 | -- | cm³/g | ISO 307 |
| 模具收缩性-constrained1 | 0.65 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 3500 | 1600 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 95.0 | 60.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 4.3 | 20 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | 15 | > 50 | % | ISO 527-2/50 |
| 弯曲模量 | 3200 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 4.0 | 15 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 无断裂 | 无断裂 | ISO 179/1eU | |
| 悬壁梁缺口冲击强度 | ISO 180/1A | |||
| -30℃ | 4.0 | -- | kJ/m² | |
| 23℃ | 4.0 | 30 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 75.0 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 260 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23 到 80℃) | 7.0E-5到1.0E-4 | -- | cm/cm/℃ | ISO 11359-2 |
| 比热 | 1700 | -- | J/kg/℃ | |
| 导热系数 | 0.33 | -- | W/m/K | DIN 52612 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | |||
| --2 | 118 | -- | ℃ | |
| --3 | 99 | -- | ℃ | |
| 最高使用温度-short cycle operation | 200 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.20 | 5.00 | IEC 60250 | |
| 耗散因数(1MHz) | 0.025 | 0.20 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级(1.6mm) | V-2 | -- | UL 94 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA66 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 加工（熔体）温度 | 280 到 300 | ℃ | ||
| 模具温度 | 40 到 80 | ℃ | ||
| 备注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 290℃,TW = 60℃ 25000 h 320000 h |
||||
