Ultramid® A3L HP UV BK23220
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3L HP UV BK23220 is an unreinforced, impact modified, UV stabilized, high flow nylon 66 for injection molding. This grade has excellent flow and improved ambient and low temperature toughness.
Applications
Typical applications include cable ties, fasteners and clamps.
黄卡号码：E36632-641864
含添加剂：冲击改性剂、紫外线稳定剂
材料特性：冲击改性、低温韧性、流动性高、耐油、热稳定性、耐紫外光安定化
材料用途：紧固件
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3L HP UV BK23220 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.10 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 2430 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 60.8 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 7.0 | % | ISO 527-2 |
| 标称拉伸断裂应变(23℃) | 28 | % | ISO 527-2 |
| 弯曲模量(23℃) | 2230 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 8.6 | kJ/m² | |
| 23℃ | 17 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 9.1 | kJ/m² | |
| 23℃ | 18 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 192 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 70.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |

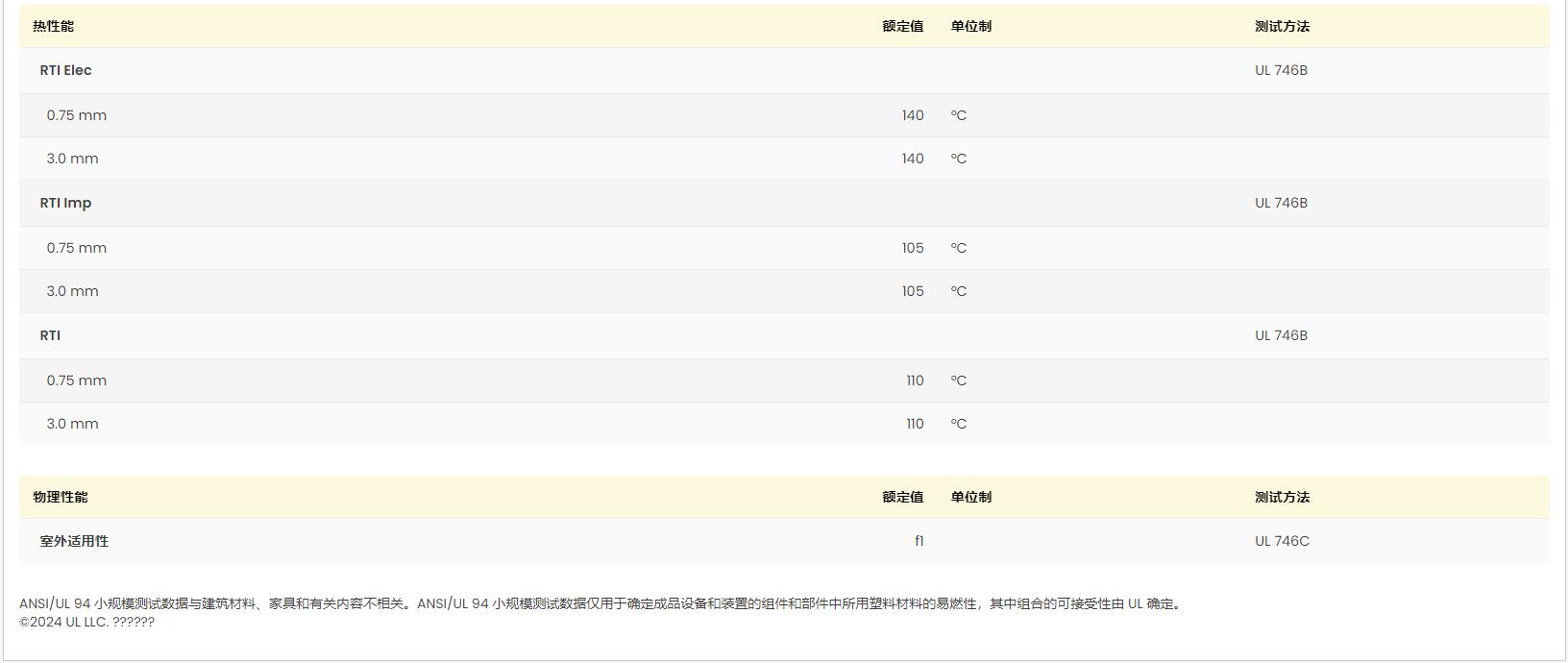

| RTI Elec | UL 746B | ||
| 0.75 mm | 140 | ℃ | |
| 3.0 mm | 140 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 110 | ℃ | |
| 3.0 mm | 110 | ℃ | |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 0.75 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 60 | ℃ | |
| 干燥时间 | 1.0 到 2.0 | hr | |
| 建议的最大水分含量 | 0.040 到 0.20 | % | |
| 加工（熔体）温度 | 288 到 305 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 注塑压力 | 35.0 到 125 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | 0.00 到 0.350 | MPa | |
| 螺杆转速 | 40 到 80 | rpm | |
| 螺杆压缩比 | 3.0:1.0 to 4.0:1.0 | ||
