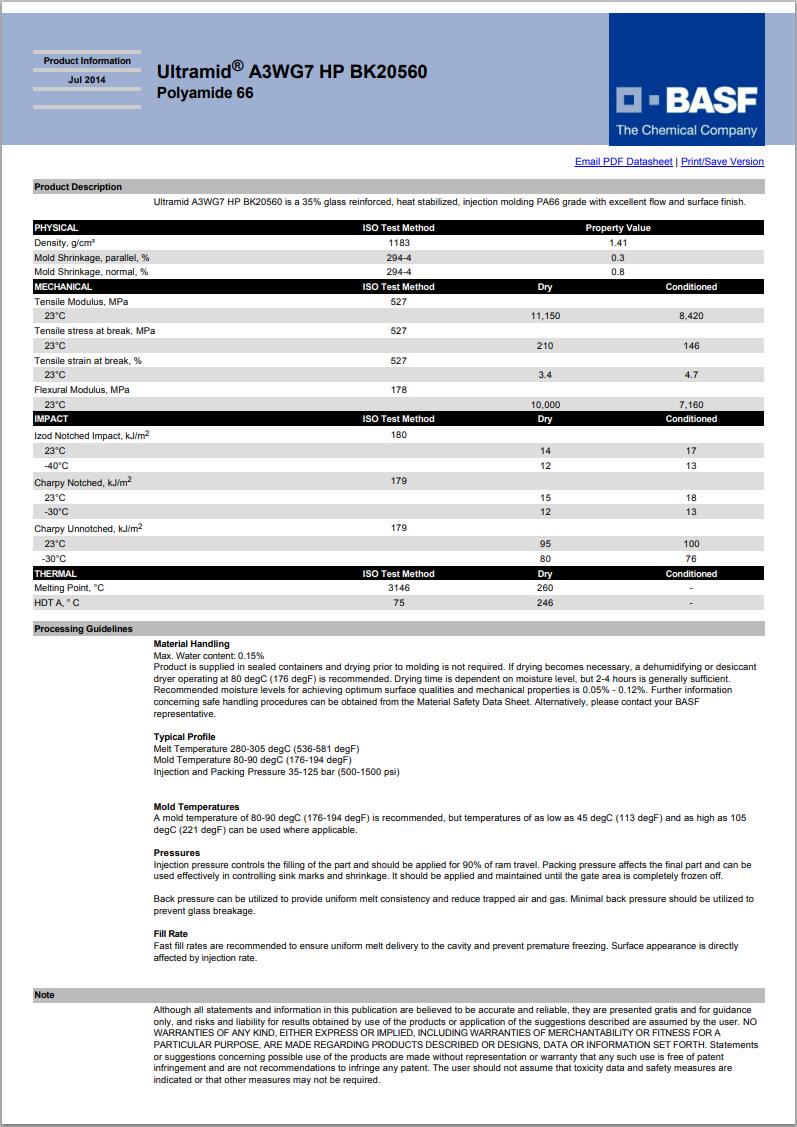

Ultramid® A3WG7 HP BK20560
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3WG7 HP BK20560 is a 35% glass reinforced, heat stabilized, injection molding PA66 grade with excellent flow and surface finish.
增强材料：玻璃纤维35%增强
含添加剂：热稳定剂
材料特性：高流动、耐油、热稳定、优良外观
加工方法：黑色粒子注射成型
供货地区：亚太地区、北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3WG7 HP BK20560 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.41 | -- | g/cm³ | ISO 1183 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.80 | -- | % | |
| 流动 | 0.30 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 11200 | 8420 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 210 | 146 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.4 | 4.7 | % | ISO 527-2 |
| 弯曲模量(23℃) | 10000 | 7160 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 12 | 13 | kJ/m² | |
| 23℃ | 15 | 18 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 80 | 76 | kJ/m² | |
| 23℃ | 95 | 100 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | |||
| -40℃ | 12 | 13 | kJ/m² | |
| 23℃ | 14 | 17 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 246 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 加工（熔体）温度 | 280 到 305 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
