Ultramid® A3WG7 CR BK564
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Glass fibre reinforced and heat aging resistance injection moulding grade for industrial items such as gear wheels, solenoid valve housings, cable attachments, automotive fuel distributors and components for automotive gearshift.
增强材料：玻璃纤维35%增强
材料特性：耐热老化良好、耐油
材料用途：齿轮、工业应用、汽车领域的应用、阀门/阀门部件、外壳
加工方法：黑色粒子注射成型
供货地区：亚太地区
中国代理：苏州希普能工程塑料

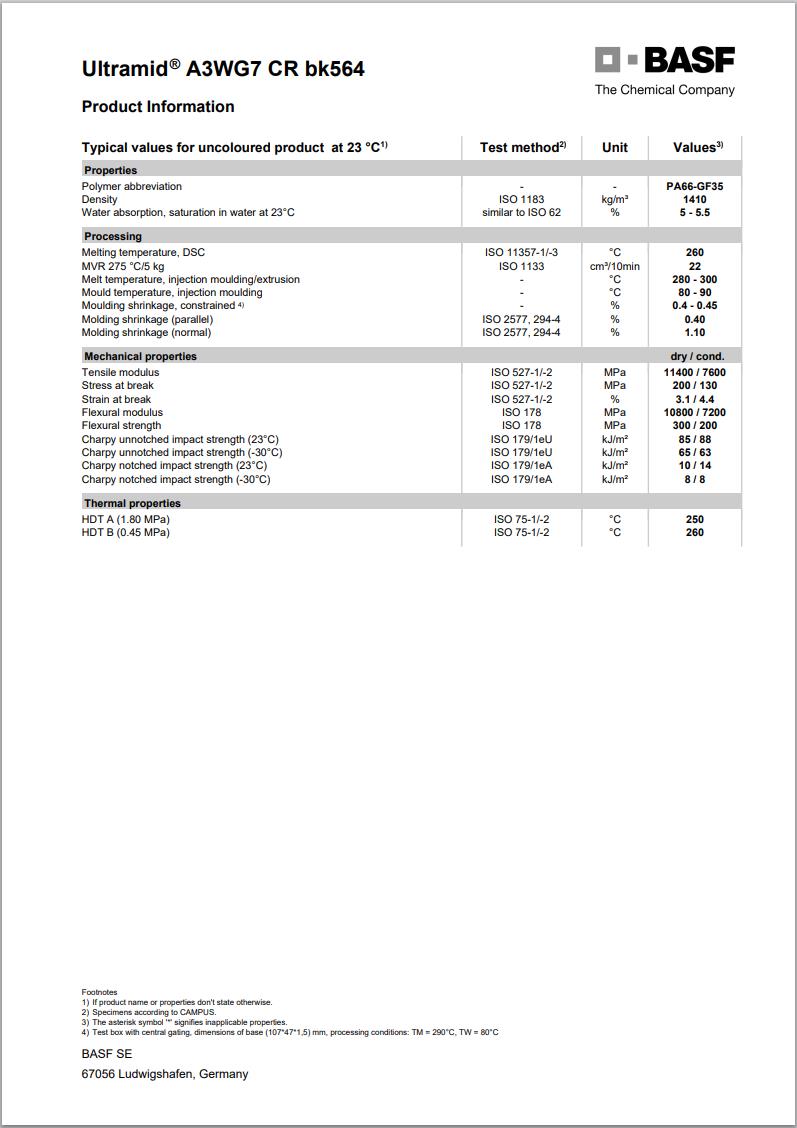

Ultramid® A3WG7 CR BK564 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.41 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 22 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.1 | -- | % | |
| 流动 | 0.40 | -- | % | |
| 吸水率(饱和,23℃) | 5.0 到 5.5 | -- | % | ISO 62 |
| 模具收缩性 - constrained3 | 0.40 到 0.45 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 11400 | 7600 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 200 | 130 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.1 | 4.4 | % | ISO 527-2 |
| 弯曲模量 | 10800 | 7200 | MPa | ISO 178 |
| 弯曲应力 | 300 | 200 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 8.0 | 8.0 | kJ/m² | |
| 23℃ | 10 | 14 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 65 | 63 | kJ/m² | |
| 23℃ | 85 | 88 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 260 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 260 | -- | ℃ | ISO 11357-3 |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA66-GF35 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 加工（熔体）温度 | 280 到 300 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 备注 3Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 290℃,TW = 80℃ |
||||
