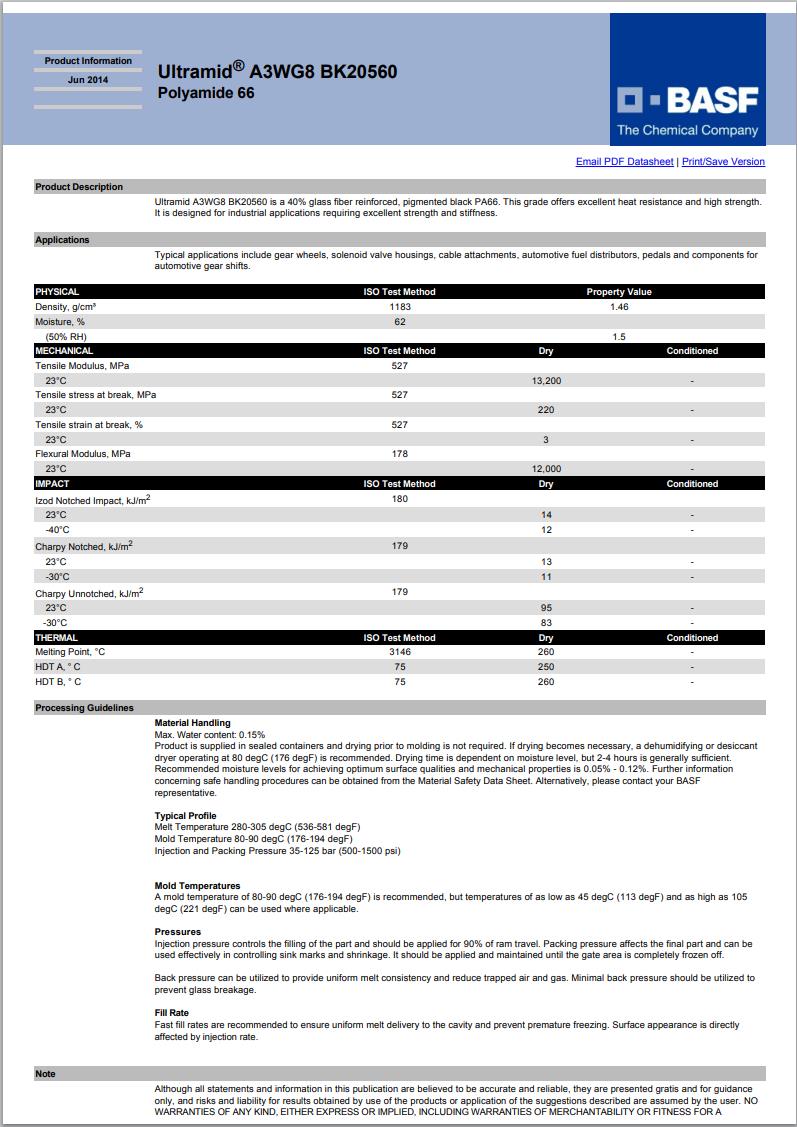

Ultramid® A3WG8 BK20560
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3WG8 BK20560 is a 40% glass fiber reinforced, pigmented black PA66. This grade offers excellent heat resistance and high strength. It is designed for industrial applications requiring excellent strength and stiffness.
Applications
Typical applications include gear wheels, solenoid valve housings, cable attachments, automotive fuel distributors, pedals and components for automotive gear shifts.
增强材料：玻璃织物40%增强
材料特性：高刚性、高强度、高耐热、耐油
材料用途：齿轮、工业应用、汽车领域的应用、燃料管线、外壳
加工方法：黑色粒子注射成型
供货地区：亚太地区、北美洲、欧洲
中国代理：苏州希普能工程塑料
Ultramid® A3WG8 BK20560 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.46 | g/cm³ | ISO 1183 |
| 吸水率(平衡,23℃,50% RH) | 1.5 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 13200 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 220 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.0 | % | ISO 527-2 |
| 弯曲模量(23℃) | 12000 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 11 | kJ/m² | |
| 23℃ | 13 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 83 | kJ/m² | |
| 23℃ | 95 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 12 | kJ/m² | |
| 23℃ | 14 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 260 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 280 到 305 | ℃ | |
| 模具温度 | 80 到 90 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
