Ultramid® A3EG3
聚酰胺 66 （尼龙66）
德国巴斯夫-BASF Corporation
Ultramid A3EG3 is a 15% glass fiber reinforced injection molding PA66 grade.
Applications
Typical applications include medium stiffness machinery components and housings, as well as electrically insulating parts.
黄卡号码：E36632-531617、E41871-233727
增强材料：玻璃纤维15%增强
材料特性：刚性良好、耐油
材料用途：电气元件、电子绝缘、机器/机械部件、外壳
加工方法：粒子注射成型
供货地区：北美洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3EG3 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度/比重 | 1.24 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 70 | -- | cm³/10min | ISO 1133 |
| 收缩率-流动(3.18 mm) | 0.55 | -- | % | |
| 吸水率 | ||||
| 饱和 | 7.0 | -- | % | ASTM D570 |
| 饱和,23℃ | 7.0 | -- | % | ISO 62 |
| 平衡,50% RH | 2.2 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.2 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 6000 | 4500 | MPa | ISO 527-1 |
| 抗张强度 | ||||
| 断裂,23℃ | 114 | -- | MPa | ASTM D638 |
| 断裂,-40℃ | 156 | -- | MPa | ISO 527-2 |
| 断裂,23℃ | 130 | 85.0 | MPa | ISO 527-2 |
| 伸长率 | ||||
| 断裂,23℃ | 3.0 | -- | % | ASTM D638 |
| 断裂,-40℃ | 2.6 | -- | % | ISO 527-2 |
| 断裂,23℃ | 3.0 | 10 | % | ISO 527-2 |
| 弯曲模量 | ||||
| 23℃ | 5170 | -- | MPa | ASTM D790 |
| 23℃ | 5200 | 4000 | MPa | ISO 178 |
| 弯曲应力(23℃) | 180 | 125 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 7.0 | -- | kJ/m² | |
| 23℃ | 8.0 | 11 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 43 | -- | kJ/m² | |
| 23℃ | 45 | 70 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ||||
| -40℃ | 53 | -- | J/m | ASTM D256 |
| 23℃ | 59 | -- | J/m | ASTM D256 |
| 23℃ | 5.5 | 14 | kJ/m² | ISO 180 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值温度 | 260 | -- | ℃ | ASTM D3418,ISO 3146 |
| 线形热膨胀系数 | ||||
| 流动 | 2.0E-5 | -- | cm/cm/℃ | ASTM E831 |
| 流动 | 3.3E-5 | -- | cm/cm/℃ | |
| 垂直 | 7.5E-5 | -- | cm/cm/℃ | |
| RTI Elec | UL 746B | |||
| 0.8 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 1.5 mm | 125 | -- | ℃ | |
| 3.0 mm | 125 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5 mm | 125 | -- | ℃ | |
| 3.0 mm | 125 | -- | ℃ | |

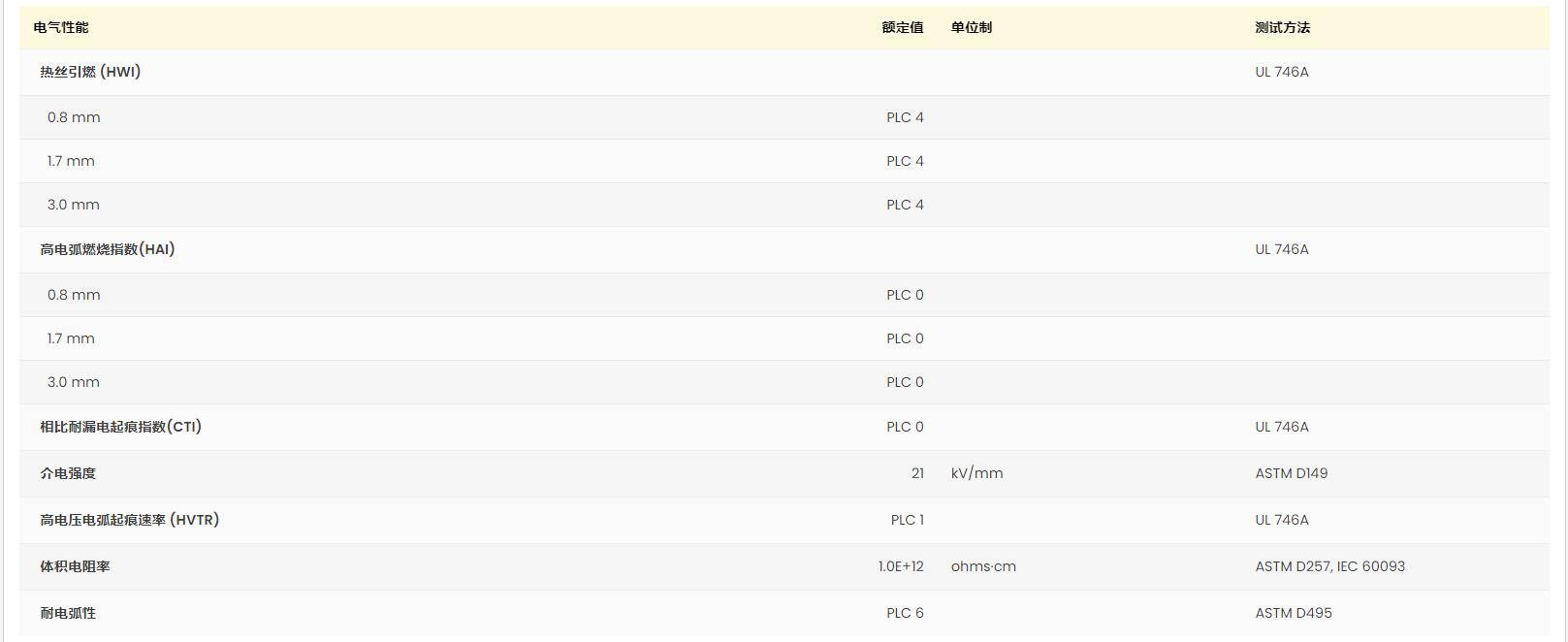

| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | ||||
| 1.50 mm | 1.0E+15 | 1.0E+12 | ohms·cm | ASTM D257 |
| -- | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介电常数(1MHz) | 3.50 | 5.50 | IEC 60250 | |
| 耗散因数 | IEC 60250 | |||
| 100 Hz | 0.014 | 0.30 | ||
| 1 MHz | 0.023 | 0.16 | ||
| 漏电起痕指数 | 550 | 550 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 0.8 mm | HB | -- | ||
| 1.5 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 加工（熔体）温度 | 280 到 305 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
