Ultramid® A3EG3 BK00564
聚酰胺 66 （尼龙66）
德国巴斯夫-BASF Corporation
Ultramid A3EG3 BK00564 is a 15% glass fiber reinforced, pigmented black, injection molding PA66 grade.
Applications
Typical applications include medium stiffness machinery components and housings, as well as electrically insulating parts.

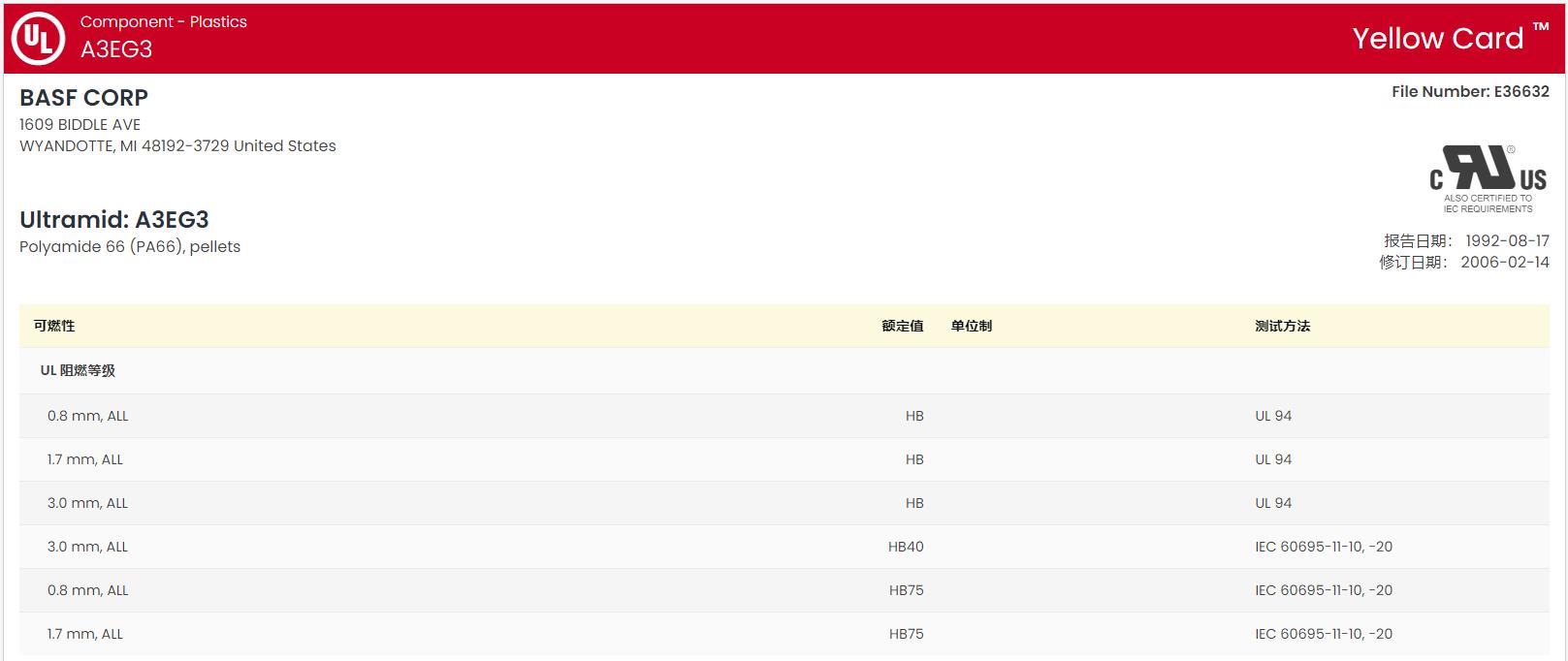

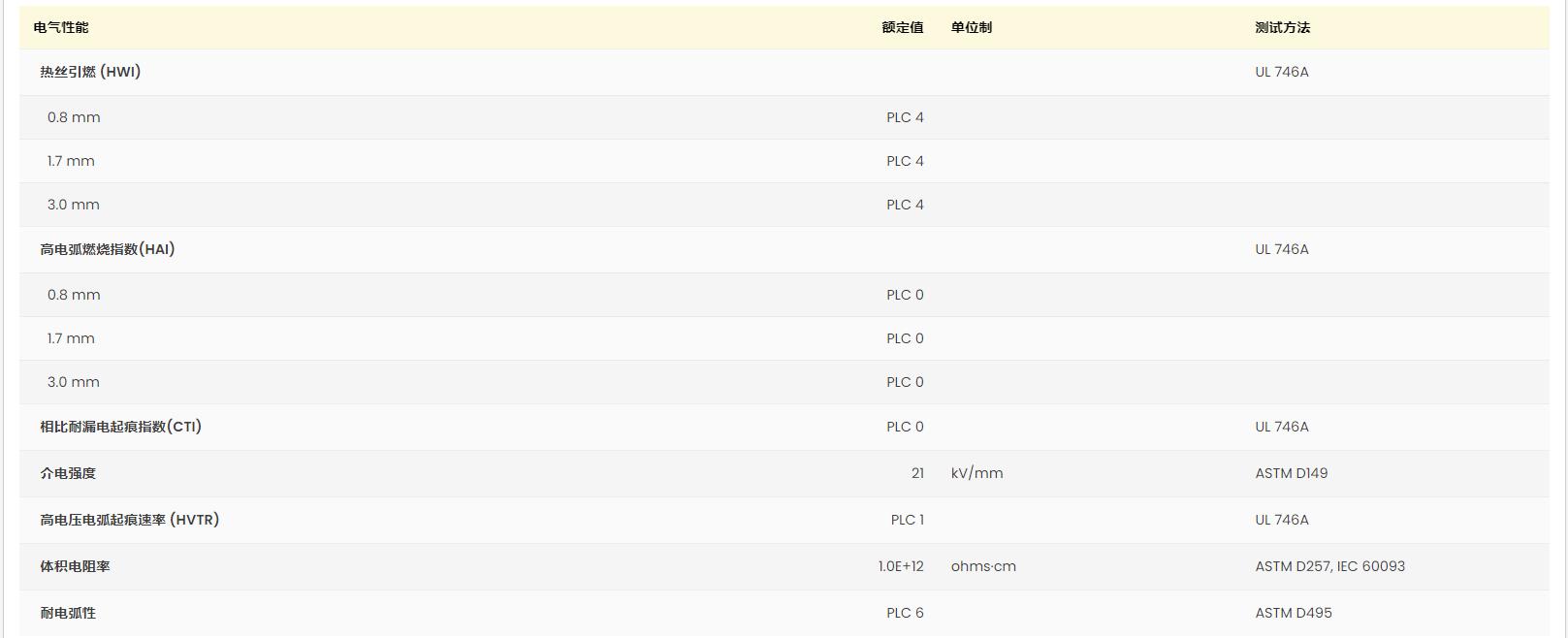

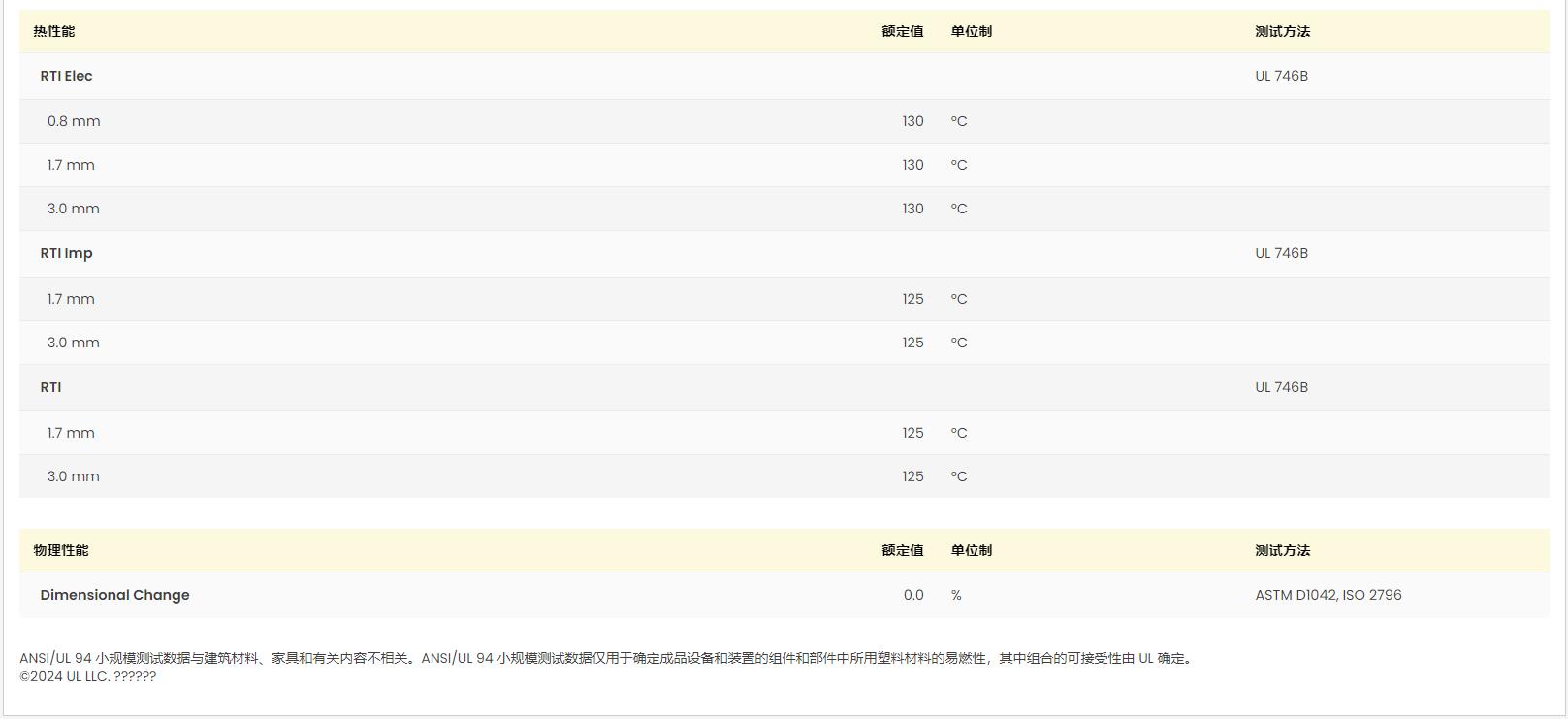

黄卡号码：E36632-531618
增强材料：玻璃织物15%增强
材料特性：刚性良好、耐油
材料用途：电子绝缘、机器/机械部件、外壳
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3EG3 BK00564 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.24 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 7.0 | % | |
| 平衡,23℃,50% RH | 2.2 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 6000 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 122 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.5 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 5.5 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度(23℃) | 5.5 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 246 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| 线形热膨胀系数 | |||
| 流动 | 3.3E-5 | cm/cm/℃ | |
| 垂直 | 7.5E-5 | cm/cm/℃ | |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 280 到 305 | ℃ | |
| 模具温度 | 80 到 90 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
