Ultramid® A3EG10
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
A Glass fibre reinforced injection moulding grade for industrial parts requiring high rigidity and providing electrical insulation.

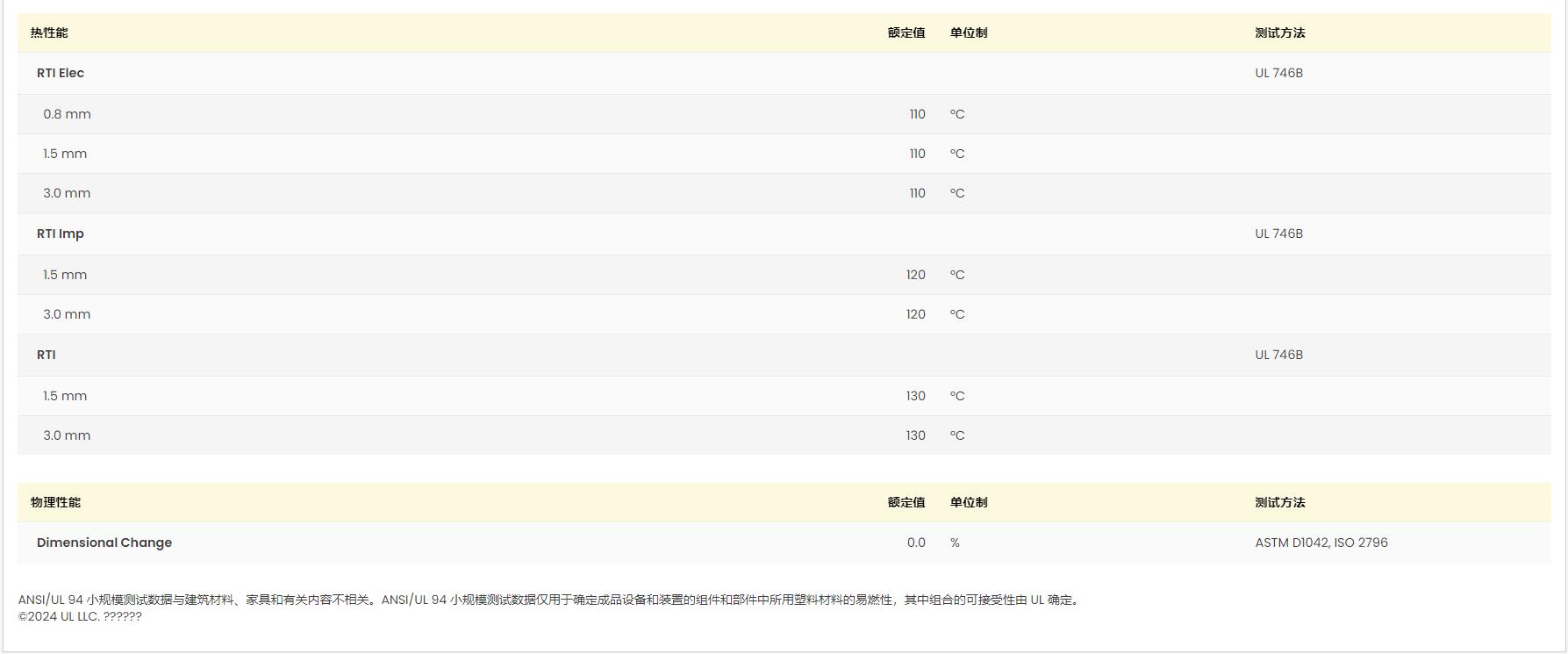

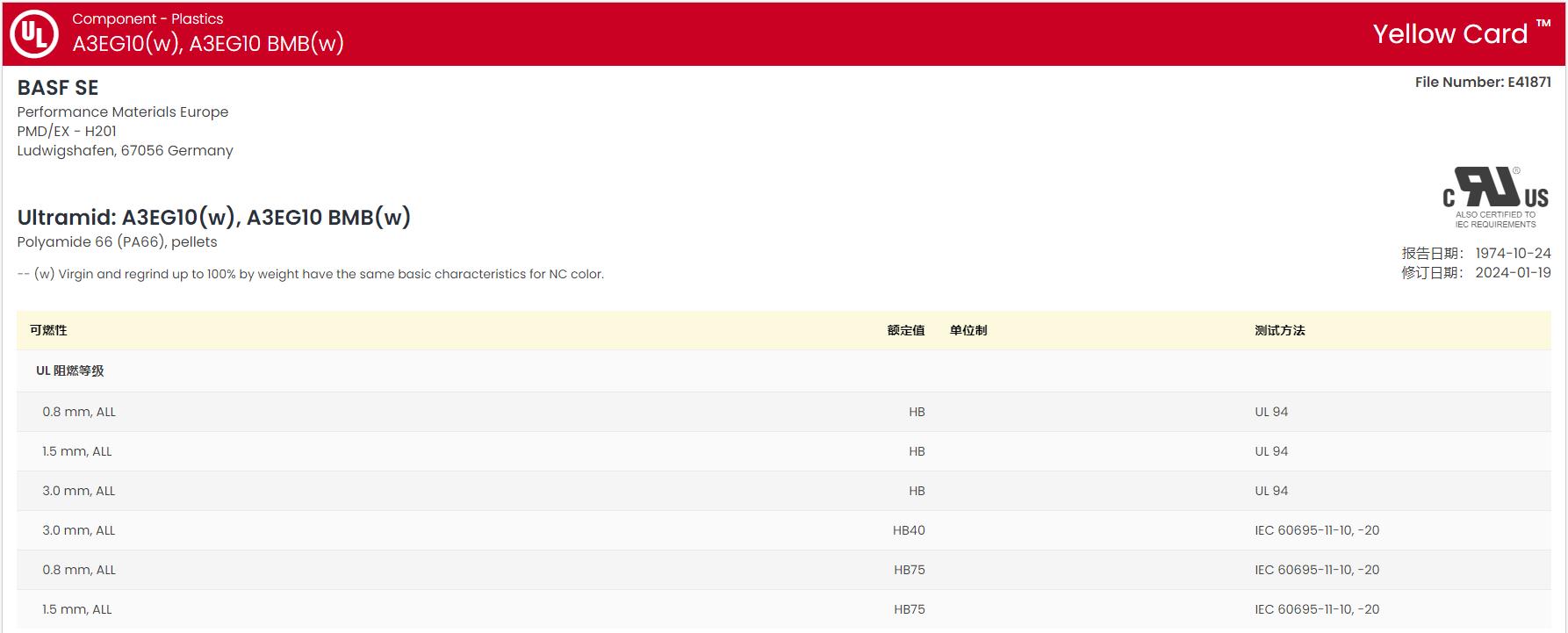

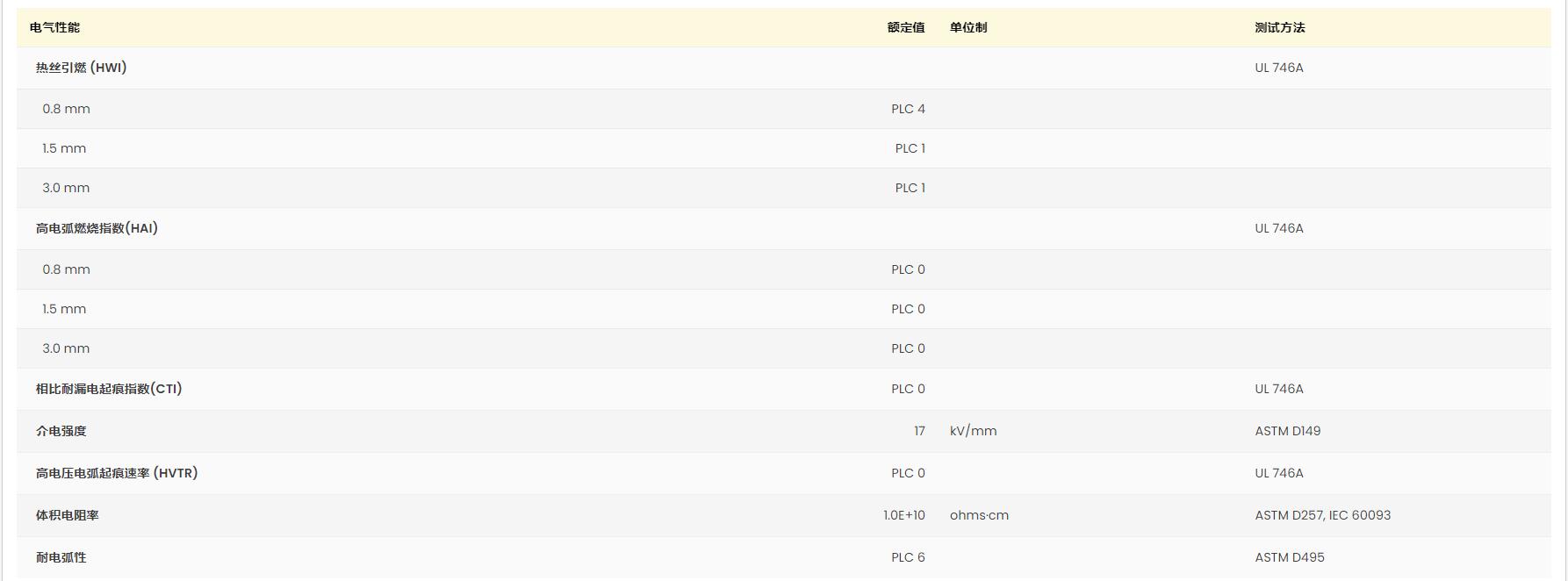

黄卡号码：E36632-531617、E41871-233727
增强材料：玻璃纤维50%增强
材料特性：高刚性、耐油
材料用途：电子绝缘、工业部件
加工方法：粒子注射成型
供货地区：欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3EG10 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.56 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 8.0 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.82 | -- | % | |
| 流动 | 0.33 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 3.7 到 4.3 | -- | % | |
| 平衡,23℃,50% RH | 1.0 到 1.4 | -- | % | |
| 粘数(96% H2SO4) | 130 | -- | cm³/g | ISO 307 |
| 模具收缩性-constrained1 | 0.45 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 16800 | 12500 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 240 | 180 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.5 | 3.5 | % | ISO 527-2 |
| 拉伸蠕变模量2(1000 hr) | -- | 7800 | MPa | ISO 899-1 |
| 弯曲模量 | 15000 | 13500 | MPa | ISO 178 |
| 弯曲应力 | 360 | 300 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 13 | -- | kJ/m² | |
| 23℃ | 18 | 25 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 90 | -- | kJ/m² | |
| 23℃ | 95 | 100 | kJ/m² | |
| 悬壁梁缺口冲击强度(23℃) | 13 | 15 | kJ/m² | ISO 180/A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 260 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 260 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | |||
| 流动:23 到 80℃ | 5.0E-6到2.0E-5 | -- | cm/cm/℃ | |
| 垂直:23 到 80℃ | 5.0E-5到6.0E-5 | -- | cm/cm/℃ | |
| 比热 | 1300 | -- | J/kg/℃ | |
| 导热系数 | 0.37 | -- | W/m/K | DIN 52612 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 165 | -- | ℃ | |
| --4 | 135 | -- | ℃ | |
| 最高使用温度-short cycle operation | 240 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相对电容率(1 MHz) | 3.80 | 6.60 | IEC 60250 | |
| 耗散因数(1 MHz) | 0.015 | 0.17 | IEC 60250 | |
| 漏电起痕指数(解决方案 A) | 550 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6 mm) | HB | -- | IEC 60695-11-10,-20 | |
| Halogen Content | < 100 | -- | mg/kg | 内部方法 |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA66-GF50 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 料斗温度 | 80 | ℃ | ||
| 料筒后部温度 | 300 | ℃ | ||
| 料筒中部温度 | 300 | ℃ | ||
| 料筒前部温度 | 300 | ℃ | ||
| 射嘴温度 | 300 | ℃ | ||
| 加工（熔体）温度 | 280 到 310 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 备注 1Test box with central gating, dimensions of base (107*47*1,5) mm, processing conditions: TM = 290℃, TW = 80℃ 2strain <= 0.5%, 23℃ 35000 h 420000 h |
||||
