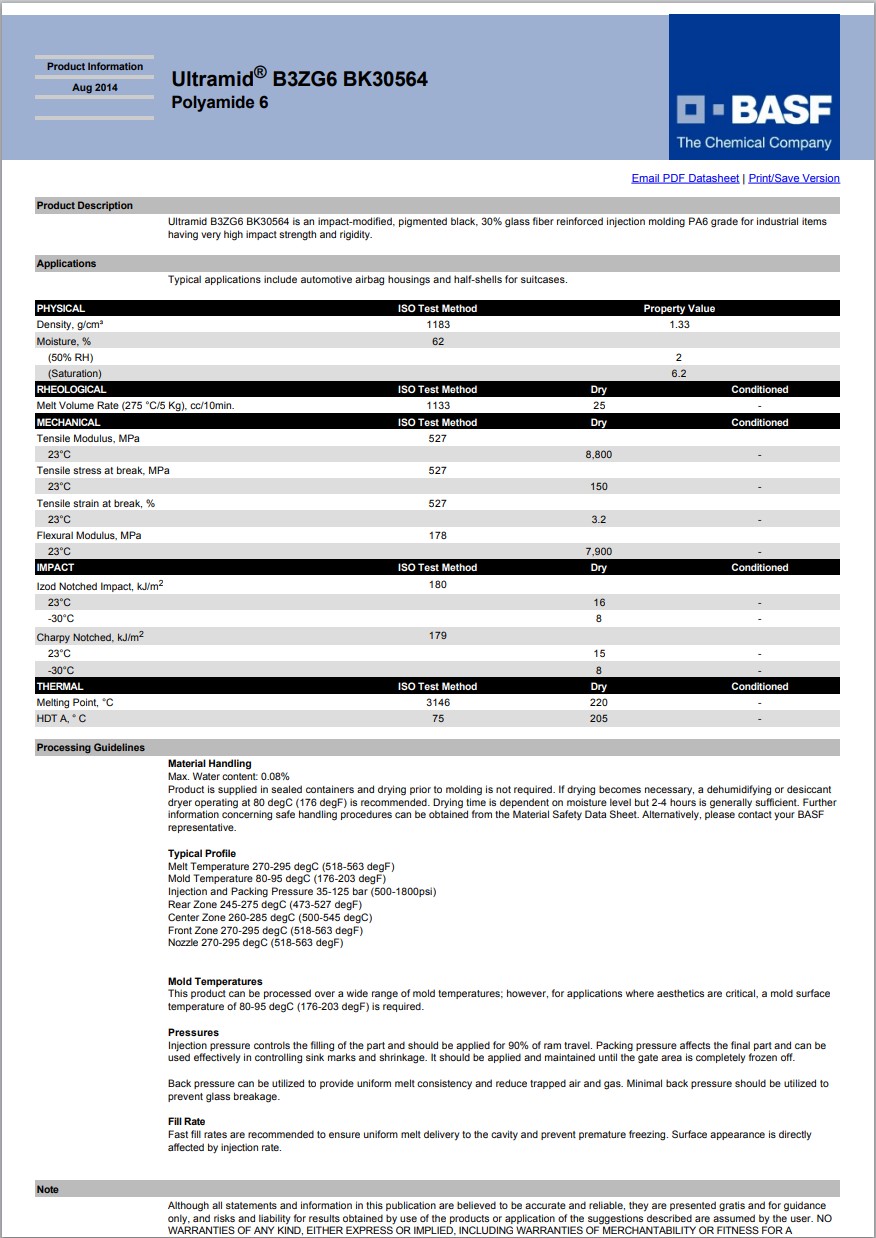

Ultramid® B3ZG6 BK30564
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3ZG6 BK30564 is an impact-modified, pigmented black, 30% glass fiber reinforced injection molding PA6 grade for industrial items having very high impact strength and rigidity.
Applications
Typical applications include automotive airbag housings and half-shells for suitcases.
黄卡号码：E36632-531665
增强材料：玻璃纤维30%增强
含添加剂：增韧剂
材料特性：超高抗冲击、高刚性、耐油
材料用途：工业应用、皮箱、汽车领域的应用、外壳
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3ZG6 BK30564 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.33 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 25 | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 6.2 | % | |
| 平衡,23℃,50% RH | 2.0 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8800 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 150 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.2 | % | ISO 527-2 |
| 弯曲模量(23℃) | 7900 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 8.0 | kJ/m² | |
| 23℃ | 15 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -30℃ | 8.0 | kJ/m² | |
| 23℃ | 16 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 205 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 220 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.080 | % | |
| 料筒后部温度 | 245 到 275 | ℃ | |
| 料筒中部温度 | 260 到 285 | ℃ | |
| 料筒前部温度 | 270 到 295 | ℃ | |
| 射嘴温度 | 270 到 295 | ℃ | |
| 加工（熔体）温度 | 270 到 295 | ℃ | |
| 模具温度 | 80 到 95 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
