Ultramid® B3WG6 GP BK23210
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Glass fibre reinforced and heat ageing resistant injection moulding grade, with enhanced flowability used e.g. for automobile manifolds
增强材料：玻璃纤维30%增强
材料特性：耐热老化良好、流动性良好、耐油
材料用途：汽车领域的应用
加工方法：黑色粒子注射成型
供货地区：欧洲、亚太地区
中国代理：苏州希普能工程塑料

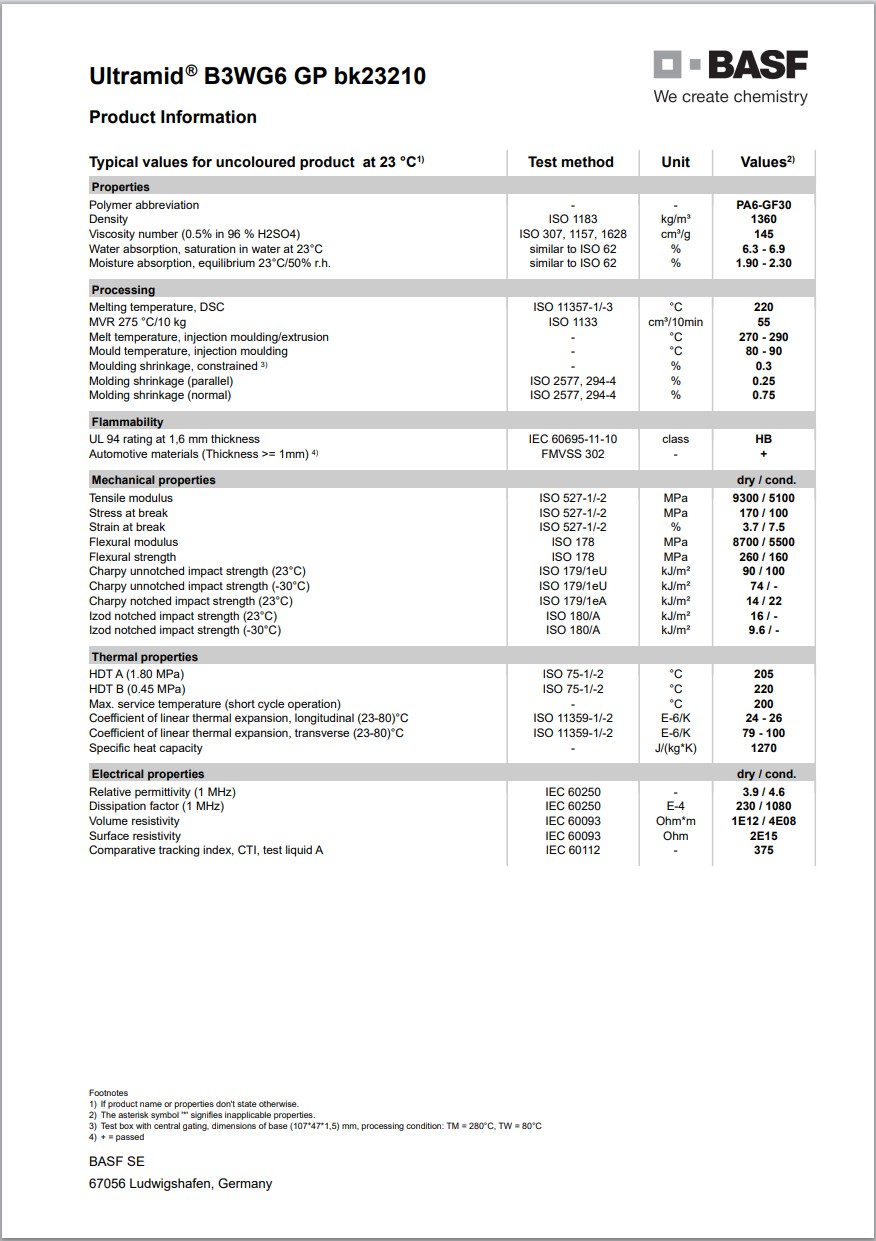

Ultramid® B3WG6 GP BK23210巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.36 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/10.0kg) | 55 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 0.75 | -- | % | |
| 流动 | 0.25 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 6.3到6.9 | -- | % | |
| 平衡,23℃,50% RH | 1.9到2.3 | -- | % | |
| 粘数(96%H2SO4) | 145 | -- | cm³/g | ISO 307 |
| 模具收缩性-constrained1 | 0.30 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 9300 | 5100 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 170 | 100 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.7 | 7.5 | % | ISO 527-2 |
| 弯曲模量 | 8700 | 5500 | MPa | ISO 178 |
| 弯曲应力 | 260 | 160 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 14 | 22 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 74 | -- | kJ/m² | |
| 23℃ | 90 | 100 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180/A | |||
| -30℃ | 9.6 | -- | kJ/m² | |
| 23℃ | 16 | -- | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 220 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数 | ISO 11359-2 | |||
| 流动:23到80℃ | 2.4E-5到2.6E-5 | -- | cm/cm/℃ | |
| 垂直:23到80℃ | 7.9E-5到1.0E-4 | -- | cm/cm/℃ | |
| 比热 | 1270 | -- | J/kg/℃ | |
| 最高使用温度-short cycle operation | 200 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | 2.0E+15 | -- | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+14 | 4.0E+10 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.90 | 4.60 | IEC 60250 | |
| 耗散因数(1MHz) | 0.023 | 0.11 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 375 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA6-GF30 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 料斗温度 | 80 | ℃ | ||
| 料筒后部温度 | 260 | ℃ | ||
| 料筒中部温度 | 270 | ℃ | ||
| 料筒前部温度 | 280 | ℃ | ||
| 射嘴温度 | 280 | ℃ | ||
| 加工（熔体）温度 | 270到290 | ℃ | ||
| 模具温度 | 80到90 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 备注 1Test box with central gating,dimensions of base(107*47*1,5) mm,processing conditions:TM=280℃,TW=80℃ |
||||
