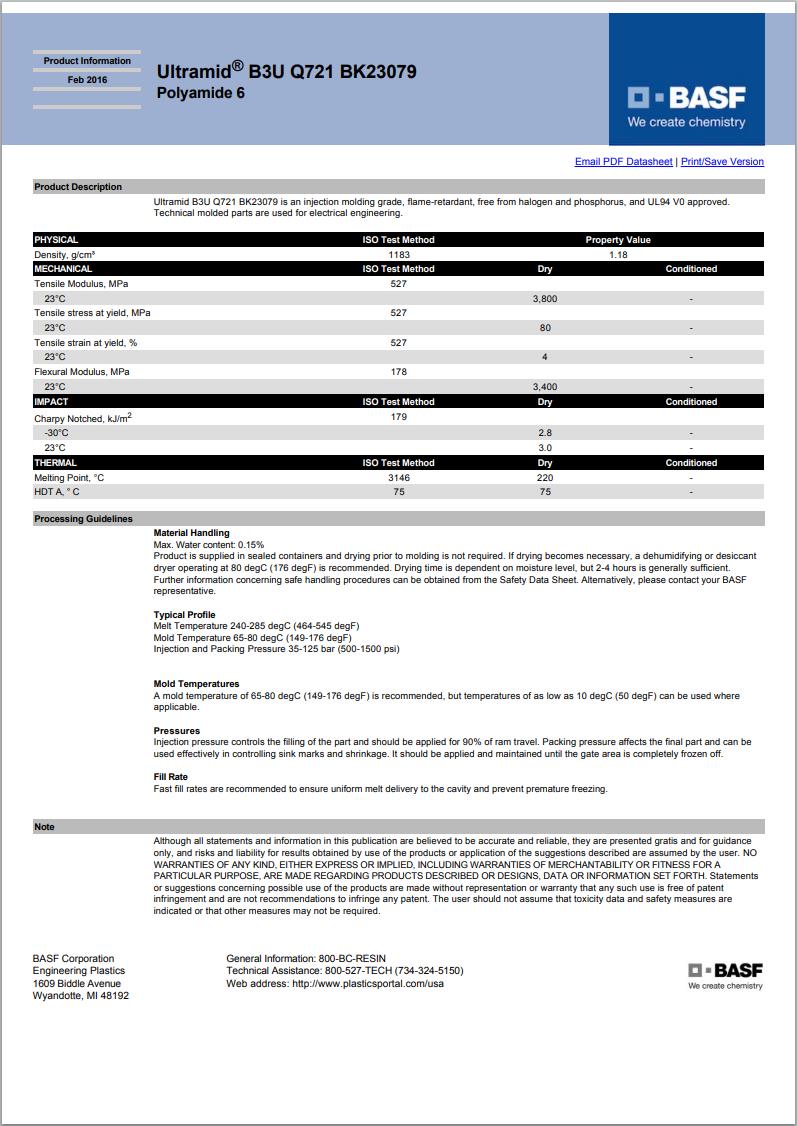

Ultramid® B3U Q721 BK23079
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3U Q721 BK23079 is an injection molding grade, flame-retardant, free from halogen and phosphorus, and UL94 V0 approved. Technical molded parts are used for electrical engineering.
材料特性：磷含量低（到无）、耐油、无卤阻燃
材料用途：电气/电子应用领域
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3U Q721 BK23079 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.18 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 3800 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 80.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 4.0 | % | ISO 527-2 |
| 弯曲模量(23℃) | 3400 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 2.8 | kJ/m² | |
| 23℃ | 3.0 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 75.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 220 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 240 到 285 | ℃ | |
| 模具温度 | 65 到 80 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
