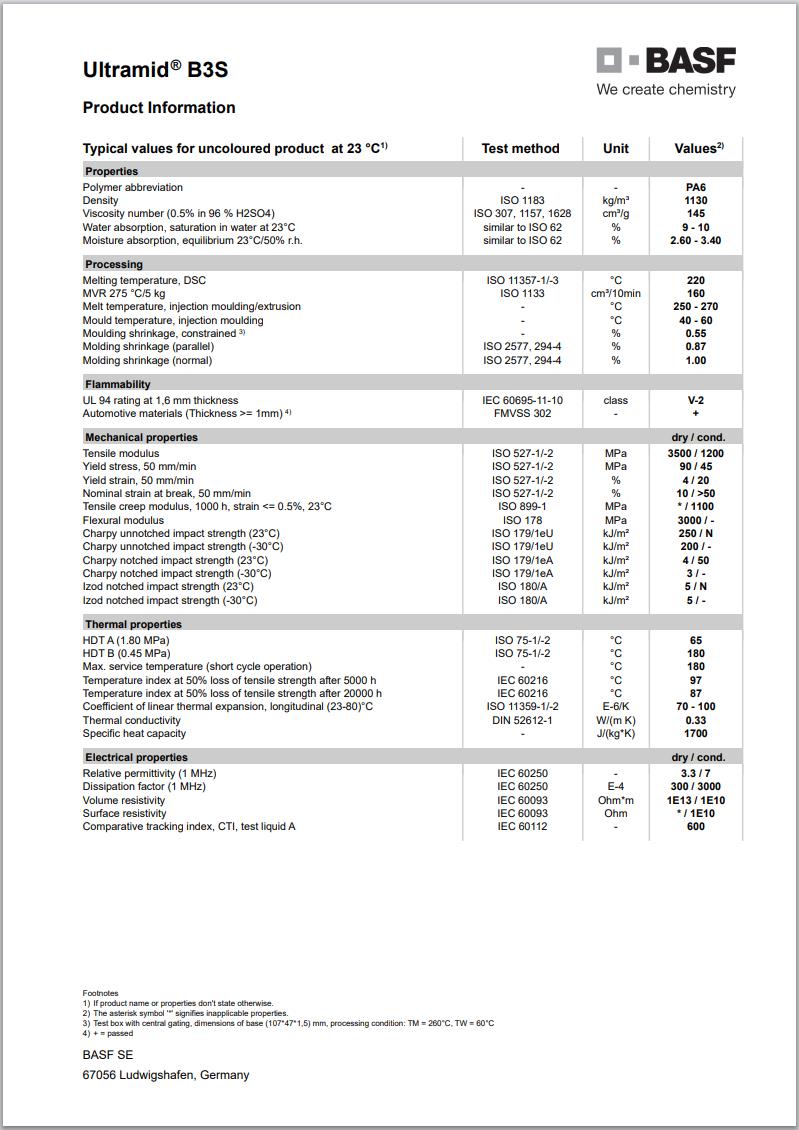

Ultramid® B3S
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
An easy flowing, finely crystalline injection moulding grade for very fast processing. Parts produced include thin-walled technical parts (eg housing, fittings, grips, small parts and fixing clamps).
材料特性：结晶、快的成型周期、良好的流动性、耐油
材料用途：薄壁部件、配件、外壳
加工方法：粒子注射成型
供货地区：欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® B3S 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 160 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.0 | -- | % | |
| 流动 | 0.87 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 9.0 到 10 | -- | % | |
| 平衡,23℃,50% RH | 2.6 到 3.4 | -- | % | |
| 粘数(96% H2SO4) | 145 | -- | cm³/g | ISO 307 |
| 模具收缩性-constrained1 | 0.55 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 3500 | 1200 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 90.0 | 45.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 4.0 | 20 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | 10 | > 50 | % | ISO 527-2/50 |
| 拉伸蠕变模量2(1000 hr) | -- | 1100 | MPa | ISO 899-1 |
| 弯曲模量 | 3000 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 3.0 | -- | kJ/m² | |
| 23℃ | 4.0 | 50 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 200 | -- | kJ/m² | |
| 23℃ | 250kJ/m² | 无断裂 | ||
| 悬壁梁缺口冲击强度 | ISO 180/A | |||
| -30℃ | 5.0 | -- | kJ/m² | |
| 23℃ | 5.0kJ/m² | 无断裂 | ||
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 180 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 65.0 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 220 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23 到 80℃) | 7.0E-5到1.0E-4 | -- | cm/cm/℃ | ISO 11359-2 |
| 比热 | 1700 | -- | J/kg/℃ | |
| 导热系数 | 0.33 | -- | W/m/K | DIN 52612 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 97 | -- | ℃ | |
| --4 | 87 | -- | ℃ | |
| 最高使用温度-short cycle operation | 180 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.30 | 7.00 | IEC 60250 | |
| 耗散因数(1MHz) | 0.030 | 0.30 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | V-2 | -- | IEC 60695-11-10,-20 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA6 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 料斗温度 | 80 | ℃ | ||
| 料筒后部温度 | 240 | ℃ | ||
| 料筒中部温度 | 250 | ℃ | ||
| 料筒前部温度 | 260 | ℃ | ||
| 射嘴温度 | 260 | ℃ | ||
| 加工（熔体）温度 | 250 到 270 | ℃ | ||
| 模具温度 | 40 到 60 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
| 备注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 260℃,TW = 60℃ 2strain <= 0.5%,23℃ 35000 h 420000 h |
||||
