Ultramid® B3M6
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3M6 is a 30% mineral reinforced injection molding PA6 grade for industrial items requiring high impact strength and very high dimensional stability, excellent laser markability.
Applications
Typical applications include industrial items.
增强材料：矿物30%填充
材料特性：高抗撞击、激光标记、耐油、High Dimensional Stability
材料用途：工业应用
加工方法：粒子注射成型
供货地区：北美洲、欧洲、亚太地区
中国代理：苏州希普能工程塑料

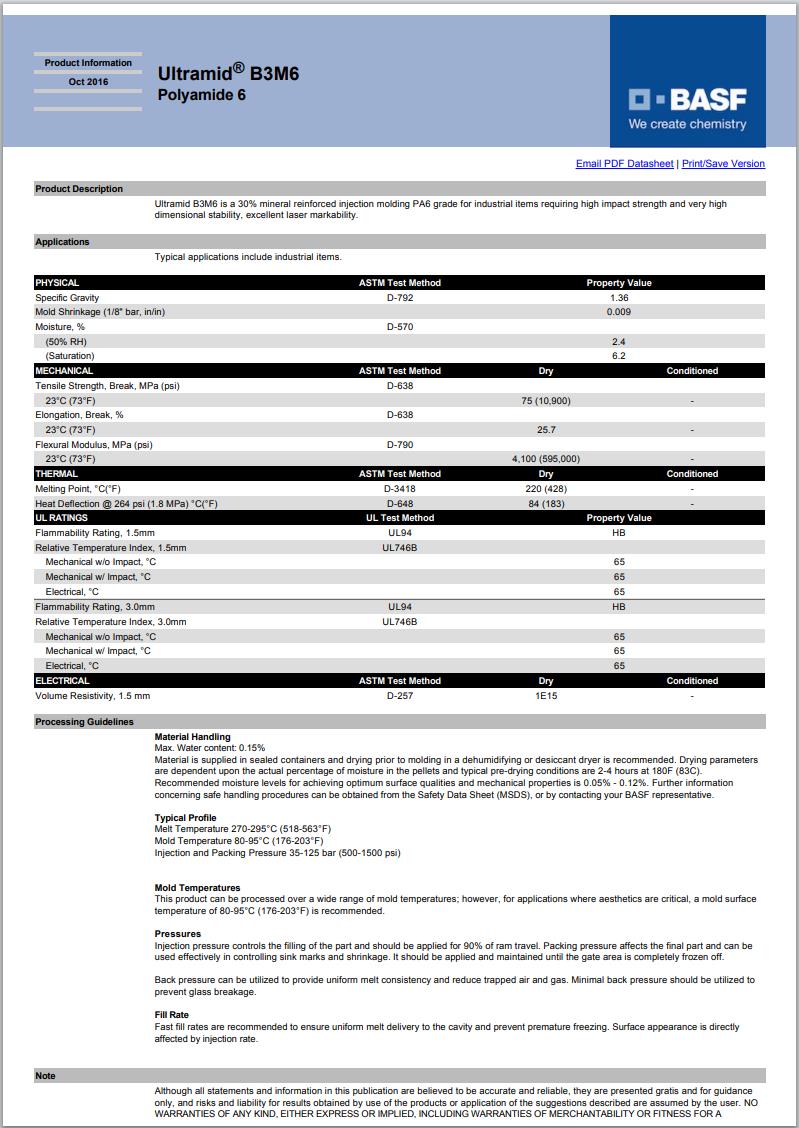

Ultramid® B3M6 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度/比重 | 1.36 | g/cm³ | ASTM D792,ISO 1183 |
| 收缩率-流动(3.18 mm) | 0.90 | % | |
| 吸水率 | |||
| 饱和 | 6.2 | % | ASTM D570 |
| 饱和,23℃ | 6.2 | % | ISO 62 |
| 平衡,50% RH | 2.4 | % | ASTM D570 |
| 平衡,23℃,50% RH | 2.4 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 4500 | MPa | ISO 527-1 |
| 抗张强度(断裂,23℃) | 75.0 | MPa | ASTM D638,ISO 527-2 |
| 伸长率(断裂,23℃) | 26 | % | ASTM D638,ISO 527-2 |
| 弯曲模量(23℃) | 4100 | MPa | ASTM D790,ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 5.4 | kJ/m² | |
| 23℃ | 6.6 | kJ/m² | |
| 简支梁无缺口冲击强度(23℃) | 240 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 8.0 | kJ/m² | |
| 23℃ | 7.0 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8MPa,未退火) | 84.0 | ℃ | ASTM D648,ISO 75-2/A |
| 熔融峰值温度 | 220 | ℃ | ASTM D3418,ISO 3146 |
| 线形热膨胀系数 | |||
| 流动 | 8.8E-5 | cm/cm/℃ | |
| 垂直 | 1.1E-4 | cm/cm/℃ | |
| RTI Elec | UL 746B | ||
| 1.5 mm | 65.0 | ℃ | |
| 3.0 mm | 65.0 | ℃ | |
| RTI Imp | UL 746B | ||
| 1.5 mm | 65.0 | ℃ | |
| 3.0 mm | 65.0 | ℃ | |
| RTI | UL 746B | ||
| 1.5 mm | 65.0 | ℃ | |
| 3.0 mm | 65.0 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 体积电阻率 | |||
| 1.50 mm | 1.0E+17 | ohms·cm | ASTM D257 |
| -- | 1.0E+17 | ohms·cm | IEC 60093 |
| 介电常数(1MHz) | 3.50 | IEC 60250 | |
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 0.020 | ||
| 1 MHz | 0.020 | ||
| 漏电起痕指数 | 450 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 1.5 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 83 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 270 到 295 | ℃ | |
| 模具温度 | 80 到 95 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
