Ultramid® B3K BK00464
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3K BK00464 is an easy flowing, stabilized PA6 product for fast processing.
Applications
Typical applications include technical parts with wall thicknesses greater than 2 mm.

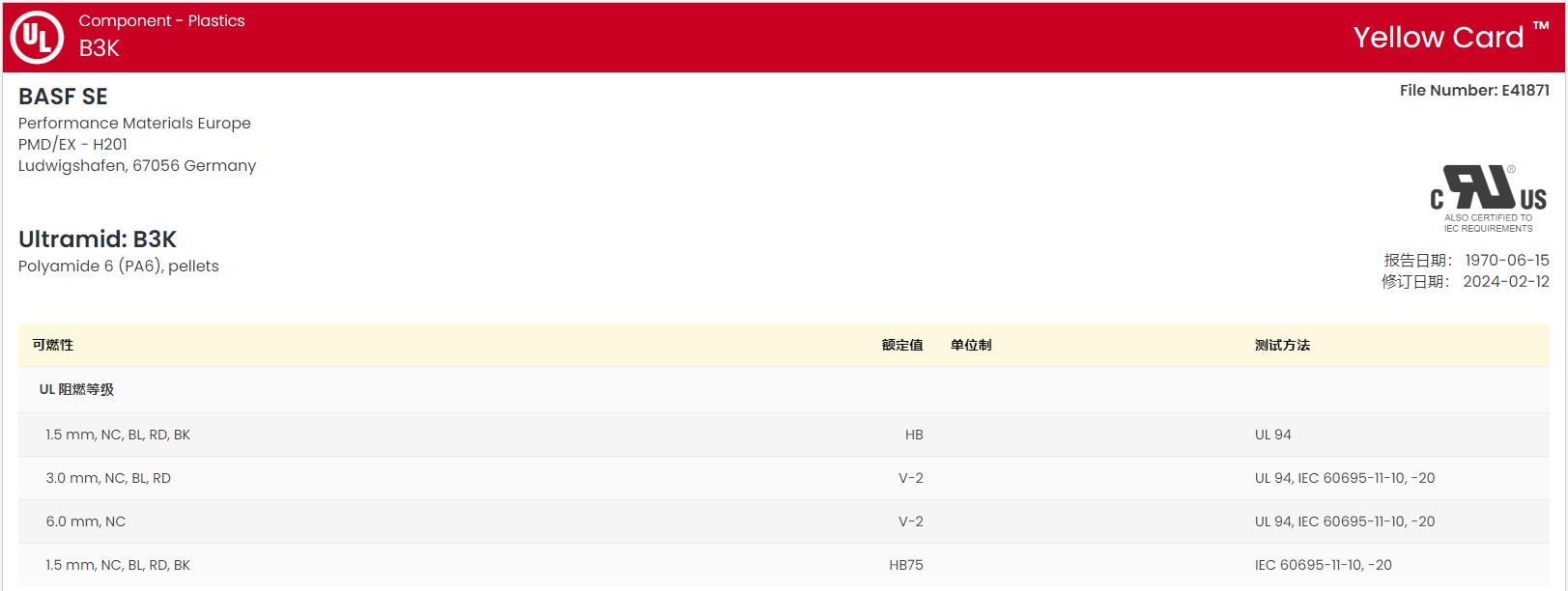

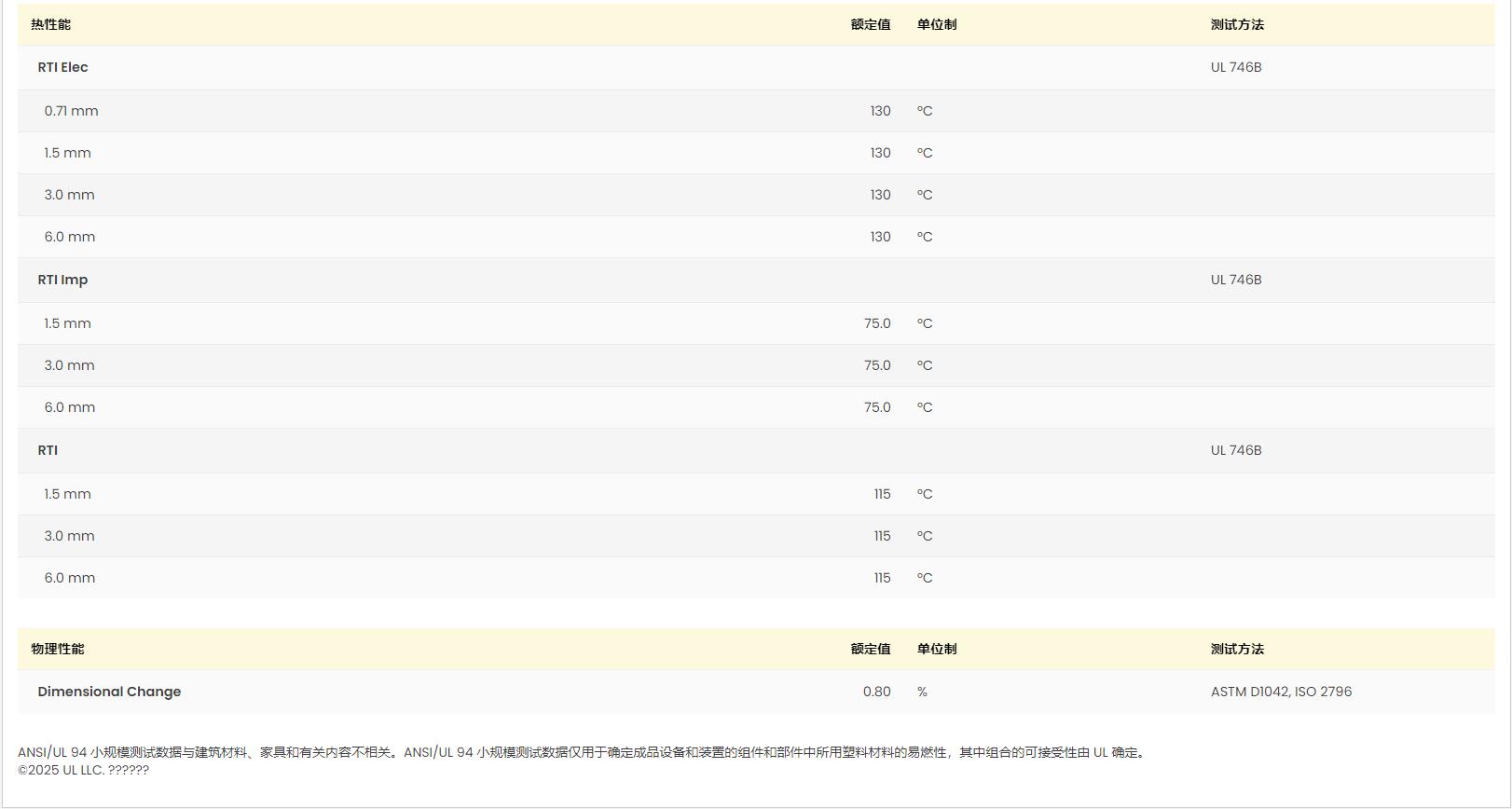

黄卡号码：E36632-531651、E41871-233693
材料特性：快的成型周期、耐油、良好的流动性
材料用途：工程配件
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3K BK00464 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.14 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 3400 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 90.0 | MPa | ISO 527-2 |
| 弯曲模量(23℃) | 3000 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 6.0 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度(23℃) | 5.0 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 64.0 | ℃ | ISO 75-2/A |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 240 到 285 | ℃ | |
| 模具温度 | 65 到 80 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
