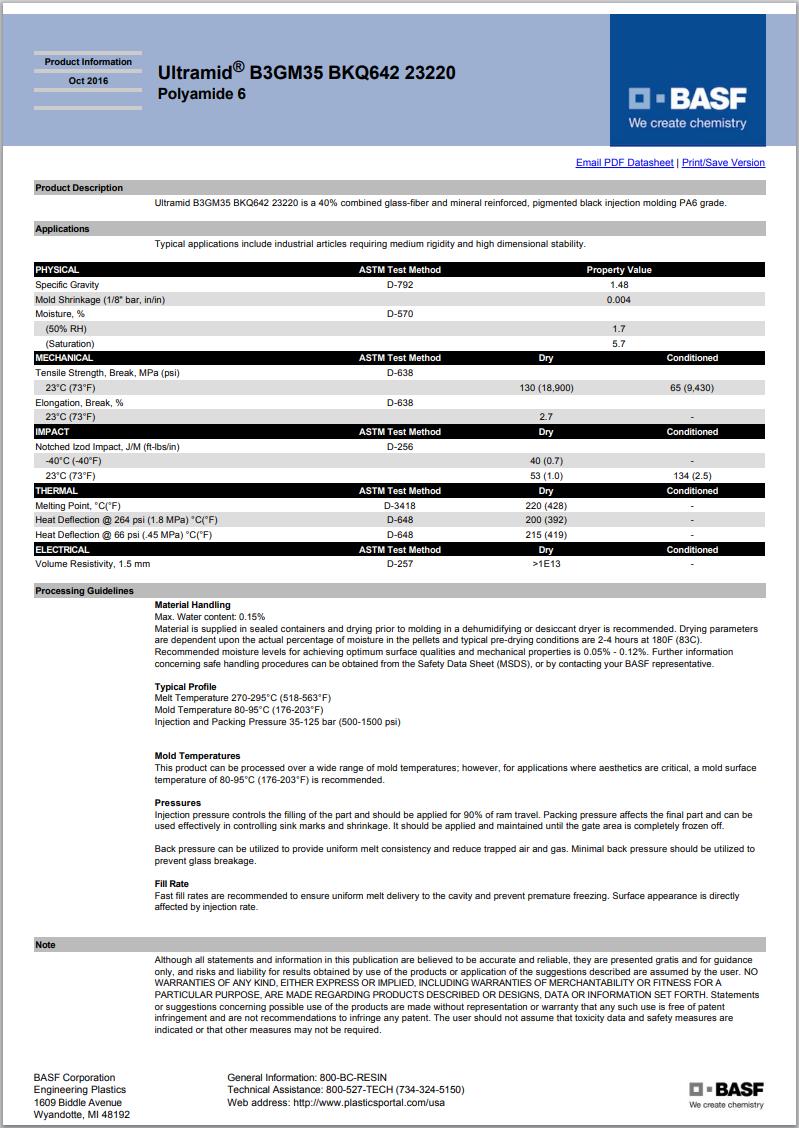

Ultramid® B3GM35 BKQ642 23220
聚酰胺6（尼龙6）PA6
德国巴斯夫-BASF Corporation
产品说明:
Ultramid B3GM35 BKQ642 23220 is a 40% combined glass-fiber and mineral reinforced, pigmented black injection molding PA6 grade.
Applications
Typical applications include industrial articles requiring medium rigidity and high dimensional stability.
增强材料：玻璃+矿物40%填充
材料特性：耐油、中等硬度、High Dimensional Stability
材料用途：工业应用
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® B3GM35 BKQ642 23220 巴斯夫中文加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度/比重 | 1.48 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 收缩率-流动(3.18 mm) | 0.40 | -- | % | |
| 吸水率 | ||||
| 饱和 | 5.7 | -- | % | ASTM D570 |
| 饱和,23℃ | 5.7 | -- | % | ISO 62 |
| 平衡,50% RH | 1.7 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 1.7 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 9000 | -- | MPa | ISO 527-1 |
| 抗张强度 | ||||
| 断裂,23℃ | 130 | 65.0 | MPa | ASTM D638 |
| 断裂,23℃ | 130 | -- | MPa | ISO 527-2 |
| 伸长率(断裂,23℃) | 2.7 | -- | % | ASTM D638,ISO 527-2 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 3.9 | -- | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | ASTM D256 | |||
| -40℃ | 40 | -- | J/m | |
| 23℃ | 53 | 130 | J/m | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 215 | -- | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 214 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 200 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 198 | -- | ℃ | ISO 75-2/A |
| 熔融峰值温度 | 220 | -- | ℃ | ASTM D3418,ISO 3146 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | ||||
| 1.50 mm | > 1.0E+15 | -- | ohms·cm | ASTM D257 |
| -- | > 1.0E+15 | -- | ohms·cm | IEC 60093 |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 83 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 加工（熔体）温度 | 270 到 295 | ℃ | ||
| 模具温度 | 80 到 95 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
