Ultramid® 8333G HI HS BK102
聚酰胺 6(尼龙6)PA6-GF33
德国巴斯夫-BASF Corporation
Ultramid® 8333G HI HS BK102 is a 33% glass reinforced, impact modified PA6 injection molding compound pigmented black developed for applications requiring improved dry as molded toughness in combination with a balance of strength, stiffness and excellent moldability/surface aesthetics.
Ultramid® 8333G HI HS BK102 is generally recommended for application such as front wheel chair wheels, bicycle wheels, power tool housings, chain saw housings, clips and fasteners, hose clamps and window hardware.
黄卡号码:E36632-231152
增强材料:玻璃纤维33%增强
含添加剂:增韧剂
材料特性:冲击改性、易成型、良好的强度、良好刚性、韧性良好、外观良好
材料用途:车轮、动力/其它工具、紧固件、外壳
加工方法:黑色粒子注射成型
供货地区:北美洲
中国代理:苏州希普能工程塑料
Ultramid® 8333G HI HS BK102 加工参数表
物理性能 | 额定值 | 单位制 | 测试方法 |
密度 | 1.34 | g/cm³ | ISO 1183 |
吸水率 | ISO 62 | ||
24 hr,23℃ | 0.90 | % | |
饱和,23℃ | 5.5 | % | |
平衡,23℃,50% RH | 1.5 | % | |
机械性能 | 额定值 | 单位制 | 测试方法 |
拉伸模量(23℃) | 9250 | MPa | ISO 527-1 |
拉伸应力(屈服,23℃) | 137 | MPa | ISO 527-2/50 |
拉伸应变(屈服,23℃) | 2.4 | % | ISO 527-2/50 |
弯曲模量(23℃) | 8460 | MPa | ISO 178 |
弯曲应力(23℃) | 210 | MPa | ISO 178 |
冲击性能 | 额定值 | 单位制 | 测试方法 |
简支梁缺口冲击强度 | ISO 179/1eA | ||
-30℃ | 10 | kJ/m² | |
23℃ | 15 | kJ/m² | |
简支梁无缺口冲击强度(23℃) | 68 | kJ/m² | ISO 179/1eU |
悬壁梁缺口冲击强度 | ISO 180/A | ||
-40℃ | 13 | kJ/m² | |
23℃ | 16 | kJ/m² | |
热性能 | 额定值 | 单位制 | 测试方法 |
载荷下热变形温度 | |||
0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
1.8 MPa,未退火 | 201 | ℃ | ISO 75-2/A |
熔融温度 | 217 | ℃ | ISO 11357-3 |

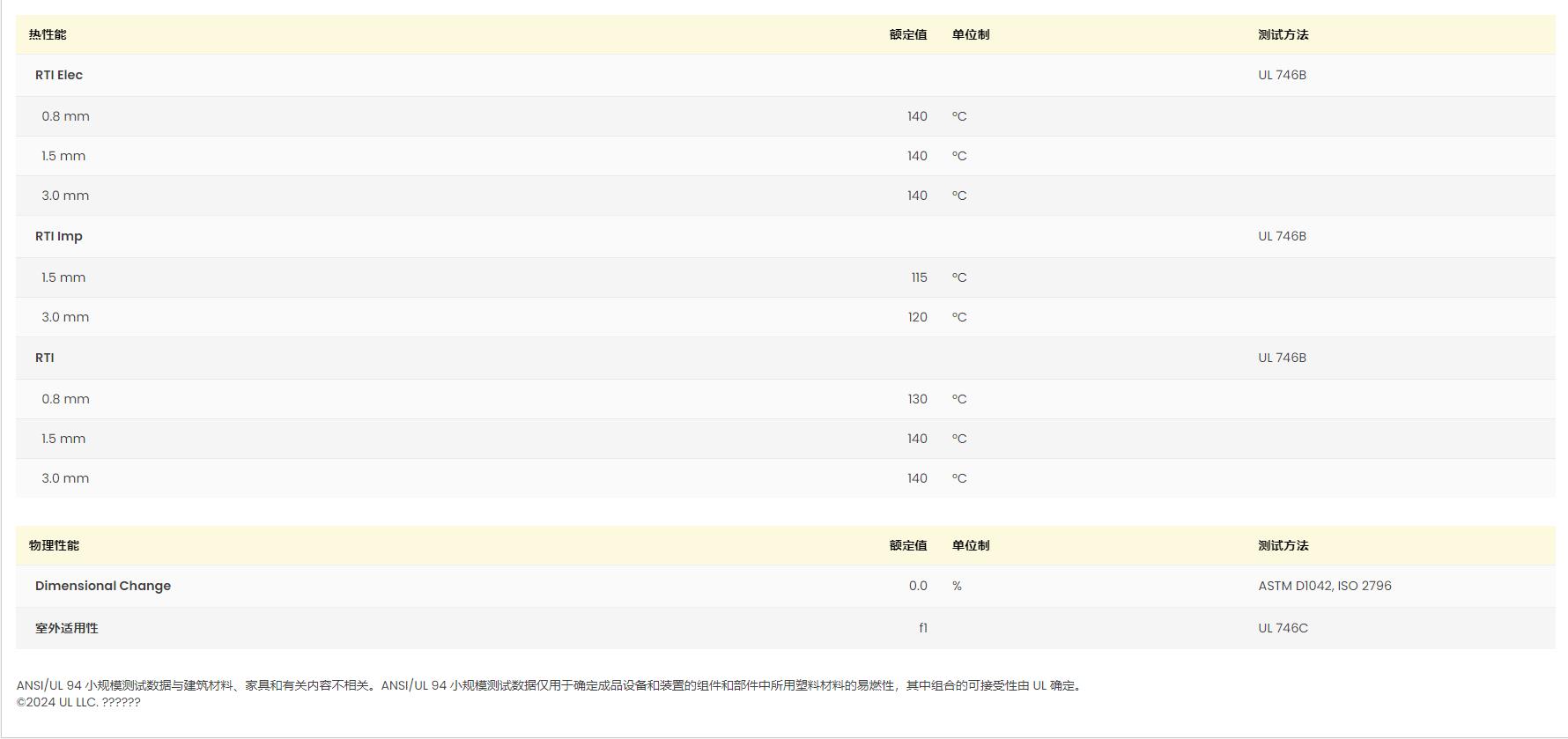

RTI Elec | UL 746B | ||
0.8 mm | 140 | ℃ | |
1.6 mm | 140 | ℃ | |
3.2 mm | 140 | ℃ | |
RTI Imp | UL 746B | ||
1.6 mm | 115 | ℃ | |
3.2 mm | 120 | ℃ | |
RTI | UL 746B | ||
0.8 mm | 130 | ℃ | |
1.6 mm | 140 | ℃ | |
3.2 mm | 140 | ℃ | |

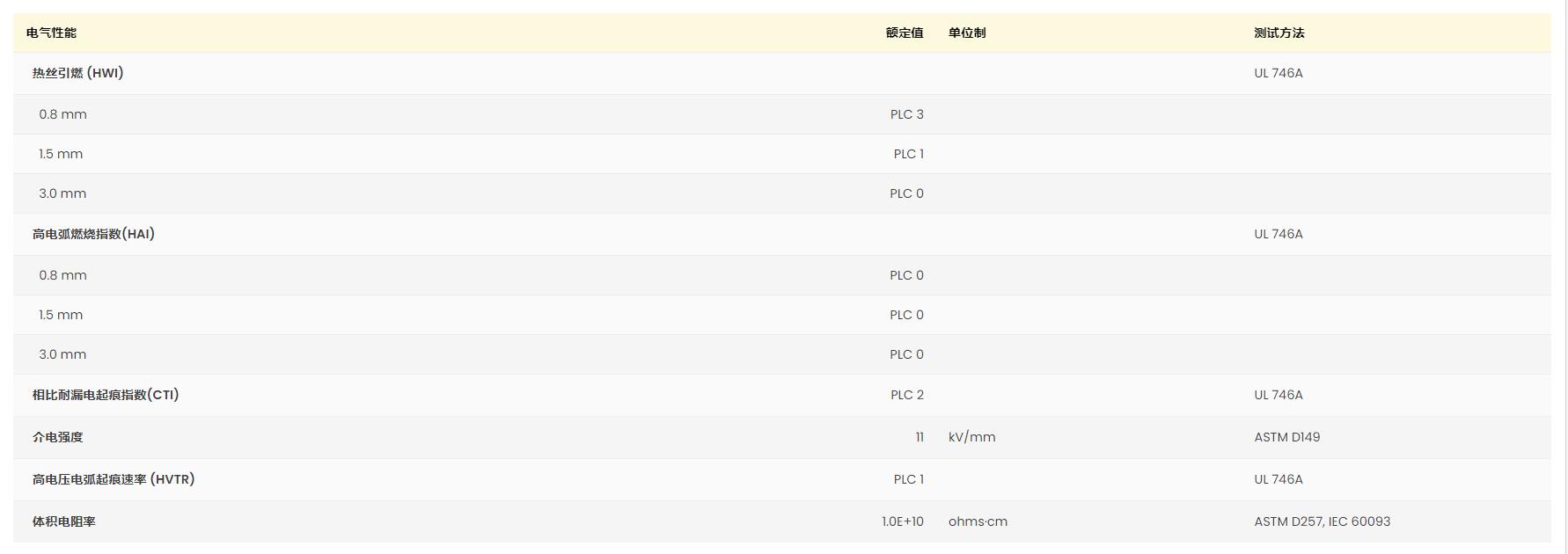

可燃性 | 额定值 | 单位制 | 测试方法 |
UL 阻燃等级 | |||
3.0 mm | HB | UL 94,IEC 60695-11-10,-20 | |
0.8 mm | HB | IEC 60695-11-10,-20 | |
1.5 mm | HB | IEC 60695-11-10,-20 | |
注射 | 额定值 | 单位制 | |
干燥温度 | 83 | ℃ | |
干燥时间 | 2.0 到 4.0 | hr | |
建议的最大水分含量 | 0.080 | % | |
料筒后部温度 | 245 到 275 | ℃ | |
料筒中部温度 | 260 到 285 | ℃ | |
料筒前部温度 | 270 到 295 | ℃ | |
射嘴温度 | 270 到 295 | ℃ | |
加工(熔体)温度 | 270 到 295 | ℃ | |
模具温度 | 80 到 95 | ℃ |
