Ultramid® A3Z
聚酰胺66(尼龙66)PA66
德国巴斯夫-BASF Corporation
产品说明:
An impact-modified and stabilized injection moulding grade for components and housings with good low temperature impact resistance.

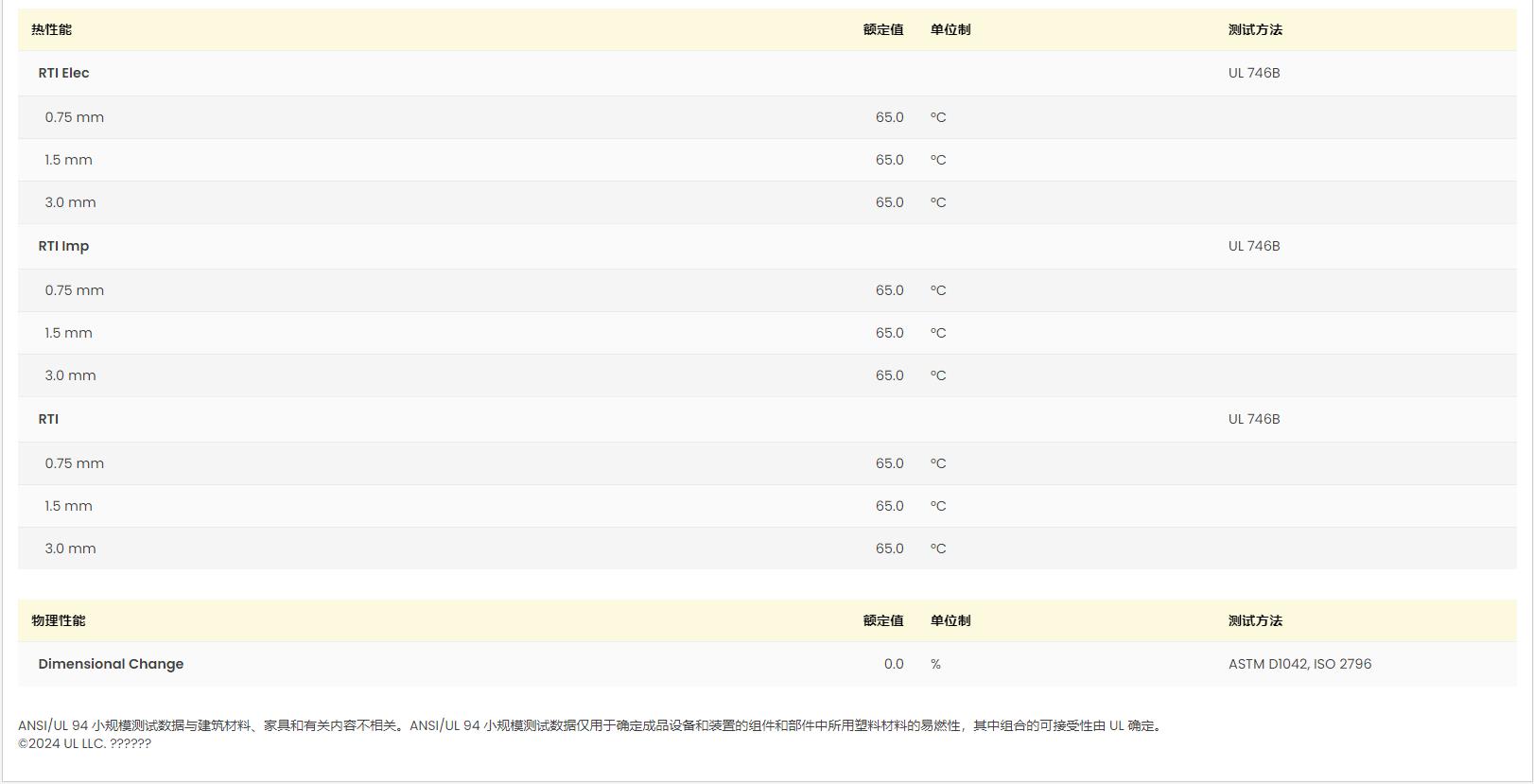

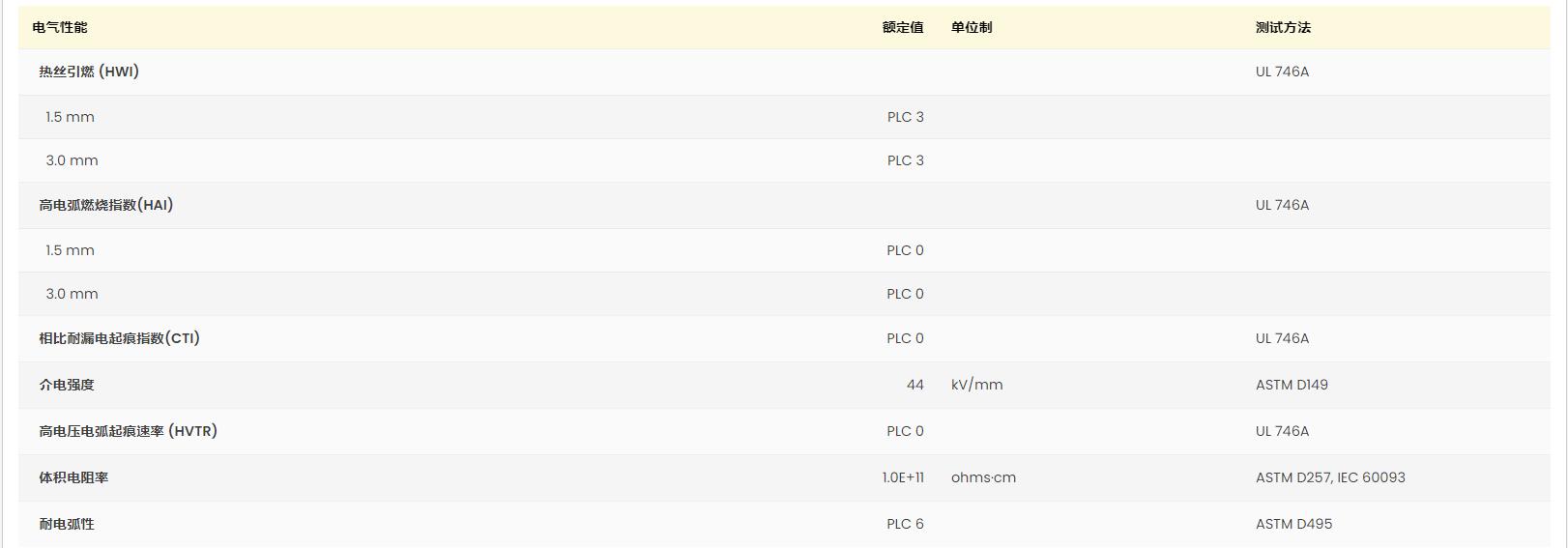

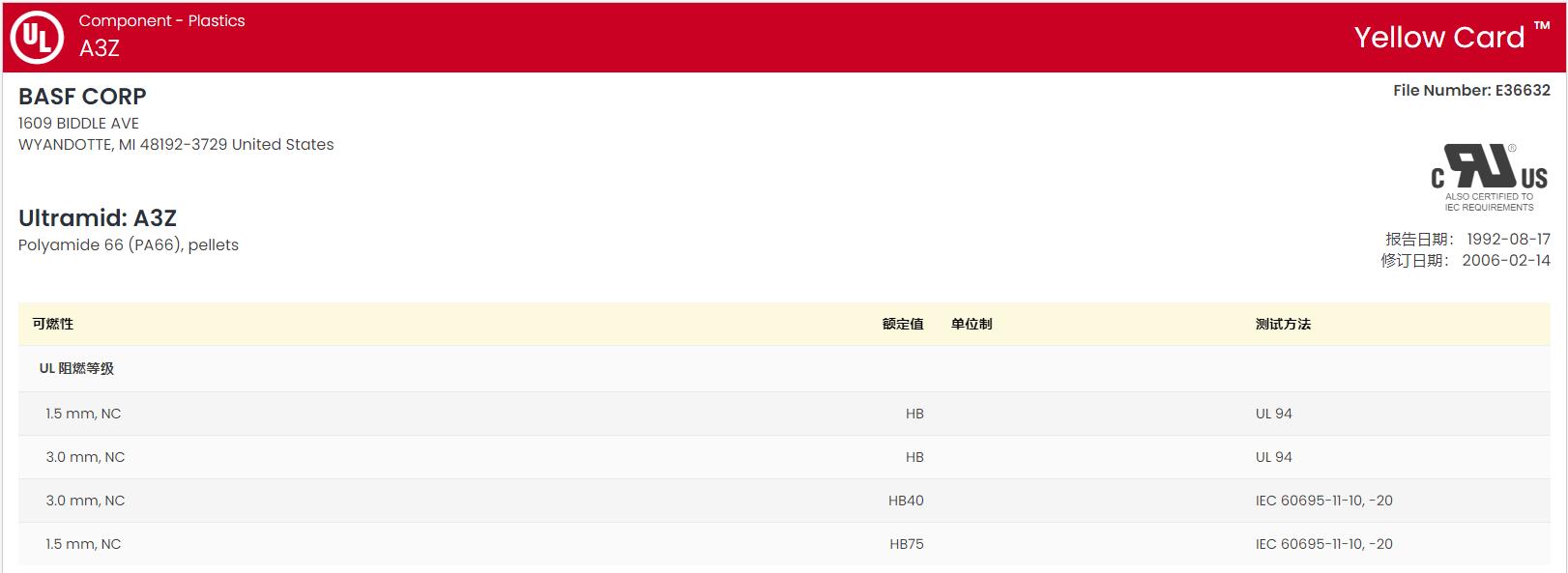

黄卡号码：E36632-531635、E41871-233757
含添加剂：冲击改性剂
材料特性：冲击改性、耐低温冲击、耐油
材料用途：外壳
加工方法：粒子注射成型
供货地区：亚太地区、欧洲
中国代理：苏州希普能工程塑料
Ultramid® A3Z加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.06 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/10.0kg) | 21 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 6.7 到 7.7 | -- | % | |
| 平衡,23℃,50% RH | 2.0 到 2.6 | -- | % | |
| 模具收缩性-constrained4 | 0.85 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 1900 | 850 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 48.0 | 40.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 5.0 | 18 | % | ISO 527-2/50 |
| 标称拉伸断裂应变 | 45 | > 50 | % | ISO 527-2/50 |
| 拉伸蠕变模量5(1000 hr) | -- | 450 | MPa | ISO 899-1 |
| 弯曲模量 | 1750 | -- | MPa | ISO 178 |
| 弯曲应力 | 64.0 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 31 | -- | kJ/m² | |
| 23℃ | 90kJ/m² | 无断裂 | ||
| 简支梁无缺口冲击强度(23℃) | 无断裂 | 无断裂 | ISO 179/1eU | |
| 悬壁梁缺口冲击强度 | ISO 180/A | |||
| -30℃ | 29 | 50 | kJ/m² | |
| 23℃ | 90kJ/m² | 无断裂 | ||
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 125 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 60 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 260 | -- | ℃ | ISO 11357-3 |
| 线形热膨胀系数-流动(23 到 80℃) | 7.0E-5到1.0E-4 | -- | cm/cm/℃ | ISO 11359-2 |
| 比热 | 1700 | -- | J/kg/℃ | |
| 导热系数 | 0.33 | -- | W/m/K | DIN 52612 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+12 | ohms | IEC 60093 |
| 体积电阻率 | 4.0E+14 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.10 | 3.60 | IEC 60250 | |
| 耗散因数(1MHz) | 0.016 | 0.070 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA66-I | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 料斗温度 | 80 | ℃ | ||
| 料筒后部温度 | 290 | ℃ | ||
| 料筒中部温度 | 290 | ℃ | ||
| 料筒前部温度 | 290 | ℃ | ||
| 射嘴温度 | 290 | ℃ | ||
| 加工（熔体）温度 | 280 到 300 | ℃ | ||
| 模具温度 | 60 到 80 | ℃ | ||
| Residence Time | < 10.0 | min | ||
| Screw Speed | < 18 | m/min | ||
